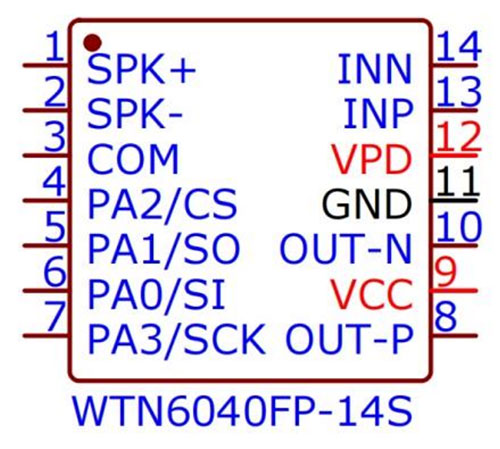

WTN6040FP-14S 是广州唯创电子推出的大功率语音芯片，内置D类音频功率放大器，可直接驱动4Ω/3W喇叭，无需外置功放。支持6kHz~32kHz采样率，16级音量控制，拥有40秒语音容量（Flash型，可重复烧写）。芯片支持一线串口、两线串口控制，并可通过配套下载器在线更换语音内容，极大方便生产和售后维护。

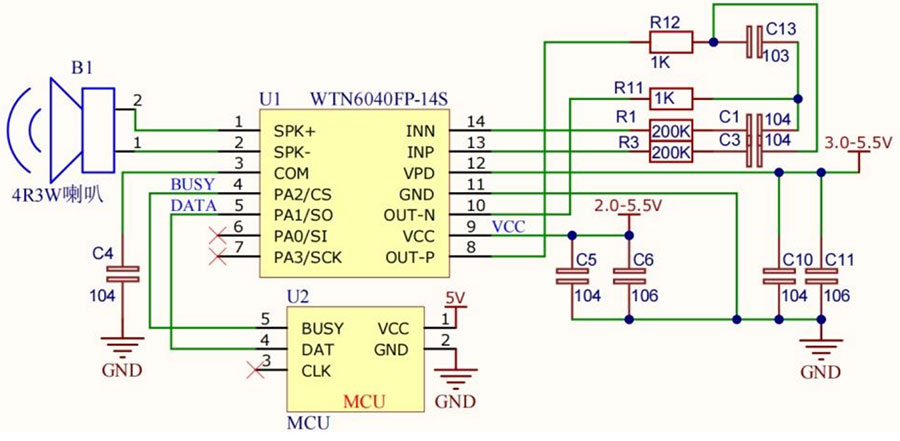

一线串口： 单总线DATA，先拉高5ms，再拉低5ms，发送8位数据（低位在前），电平比例3:1（推荐高200μs:低600μs表示'0'，反之表示'1'）。指令集包括播放地址(00H~DFH)、音量(E0H~EFH)、循环(F2H)、停止(FEH)、连码(F3H+地址)、插入静音(F8H+时间)。

两线串口： CLK+DATA，CLK拉低5ms唤醒，上升沿接收数据，时钟周期推荐300μs。指令与一线相同，抗干扰能力更强。

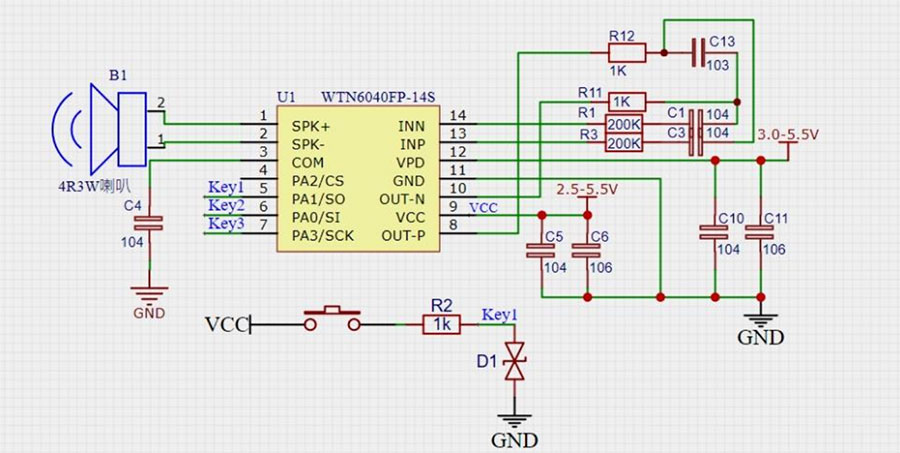

按键模式： 支持高/低电平触发，可自定义播放、音量加减等（详见应用电路）。

WTN6040FP-14S支持通过专用下载器在线更换内部语音内容，无需拆下芯片，非常适合生产和售后维护。

• ① 登录网页上位机：http://WT588f.waytronic.com:8083，制作bin文件。
• ② 将bin文件存入下载器（USB连接电脑，文件名格式 WTN6Fxxx）。
• ③ 下载器烧写口连接芯片对应引脚（DO-PA1, DI-PA0, CLK-PA3, CS-PA2, VCC, GND）。
• ④ 通过板子供电或USB供电，手动按下载按钮（USB下载器）或自动下载。
• ⑤ 观察指示灯：POWER常亮，DOWN闪烁，OK常亮表示成功。

芯片对静电敏感（尤其是4、7、10脚），建议在生产和使用中采取以下措施：

• 生产环境：佩戴静电手环、穿防静电服、保持湿度。
• 电路设计：在VCC/VPD和IO口增加TVS管（选型参考芯片电压）。
• 音频输出：如线缆较长，可串联磁珠和电容（如120Ω磁珠+1nF电容）抑制EMI。
• 不用的IO口建议接地处理。
