WT588F04AP-14S / WT588F02BP-14S
大功率Flash语音芯片 · 内置D类功放 · 在线更换语音 · 最高1000段地址
3W@5V (4Ω) 2.5~5.5V 待机＜5μA Flash可重复烧写 最高1000段语音
D类功放 效率88%
低EMI，无需LC滤波
低EMI，无需LC滤波
一线/两线串口
单字节/双字节指令
单字节/双字节指令
最大1000段地址
支持连码(40段)/无缝循环
支持连码(40段)/无缝循环
在线下载器
无需拆板更换语音内容
无需拆板更换语音内容
短路/过流/过热保护
全带宽EMI抑制
全带宽EMI抑制
产品概述
WT588F04AP-14S 和 WT588F02BP-14S 是唯创知音推出的大功率Flash语音芯片，内置D类音频功率放大器，可直接驱动4Ω/3W喇叭。支持6kHz~32kHz采样率，16级音量控制，Flash型可重复烧写语音内容。芯片支持一线串口、两线串口通讯，最大可存放1000段语音地址，并支持在线下载器更换语音，极大方便生产和售后维护。
| 型号 | Flash容量 | 高品质语音时长 | 最大语音时长(较低音质) |
|---|---|---|---|
| WT588F02BP-14S | 220KB | ≈170秒 | ≈320秒 |
| WT588F04AP-14S | 460KB | ≈370秒 | ≈700秒 |
芯片PA2脚默认空闲时为低电平，播放时为高电平。请勿给PA2添加上下拉电阻，否则可能进入非工作模式。
电气参数
| 工作电压 (VCC) | 2.5V ~ 5.5V (建议≥3.0V) |
| 功放供电 (VPD) | 3.0V ~ 5.5V (推荐5V大功率) |
| 待机电流 | ＜5μA |
| 工作电流 (空载) | ≈10mA |
| PWM输出功率 | 3W @ 5V / 4Ω |
| 内置振荡频率 | 16.536MHz ±3% |
| 工作温度 | -20℃ ~ +85℃ (极限-40℃可工作) |

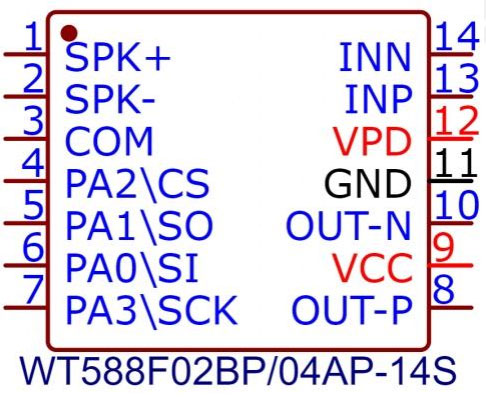

SOP14 管脚定义
| 管脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | SPK+ | 外接喇叭 |
| 2 | SPK- | 外接喇叭 |
| 3 | COM | 可以接电容到地(具体参考后续原理图说明)，减少高频噪 |
| 4 | PA2 | 忙信号输出/下载器烧写口 |
| 5 | PA1 |
两线串口时钟信号输入端/一线串口数据信号输入端/下载器烧写口 |
| 6 | PA0 |
两线串口数据信号输入端/下载器烧写口 |
| 7 | PA3 | 下载器烧写口 |
| 8 | OUT-P | 音频信号输出 |
| 9 | VCC |
电源正极 |
| 10 | OUT-N |
音频信号输出 |
| 11 | GND |
电源负极 |
| 12 | VPD |
内部功放电源 |
| 13 | INP |
音频信号输入 |
| 14 | INN | 音频信号输入 |
※ PA2为BUSY脚：空闲低电平，播放高电平。PA1/PA0/PA3默认内部1M下拉电阻。芯片上电初始化约200ms，期间不响应指令。
控制模式
一线串口： 单总线DATA，先拉高5ms，再拉低5ms，发送8/16位数据（先高字节后低字节，低位在先）。电平比例3:1（推荐高200μs:低600μs表示'0'，反之'1'）。支持单字节(地址<224)和双字节(地址≥224)指令。
两线串口： CLK+DATA，CLK拉低5ms唤醒，上升沿接收数据，时钟周期推荐350μs高+350μs低。指令兼容一线模式，抗干扰更强。
按键模式： 支持高/低电平触发，可自定义播放、音量加减等（详见应用电路）。
| 命令码(单字节/双字节) | 功能 |
|---|---|
| 00H~DFH / 0000H~03E7H | 播放对应地址语音（最大1000段） |
| E0H~EFH / FFE0H~FFEFH | 16级音量调节（上电默认EF/FFEF最大音量） |
| F1H / FFF1H | 无缝衔接循环播放（需音源配合） |
| F2H / FFF2H | 循环播放当前段（可被FE/地址/F3打断） |
| F3H / FFF3H | 连码播放（F3+地址，最多40段） |
| FEH / FFFEH | 停止播放 |
连码使用说明： F3(FFF3)与地址间隔2~10ms（推荐5ms），一组连码与下一组间隔≥10ms。例：F3+01H+F3+02H 先播01再播02。FE停止指令后需等待25ms以上才能发F3。
典型应用电路

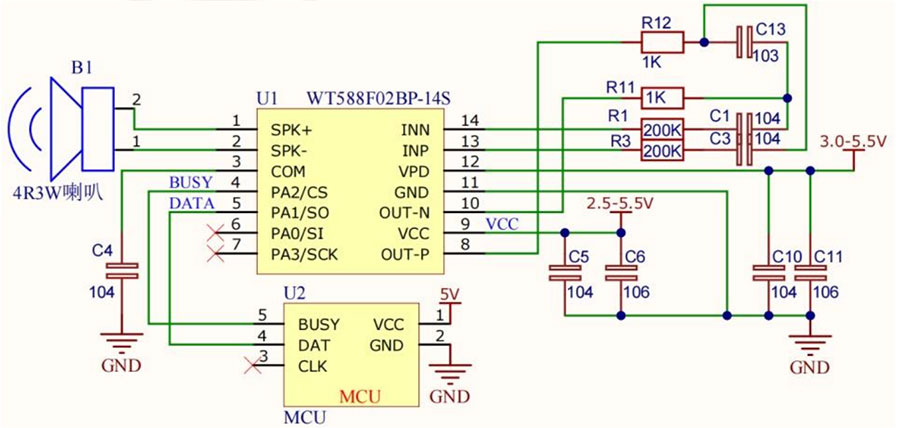

一线/两线串口参考电路
MCU的DATA/CLK直接连接芯片PA1/PA0，需注意电平匹配（3.3V与5V之间建议串电阻或使用三极管转换）。VCC和VPD各并联10μF+0.1μF电容，紧靠芯片。

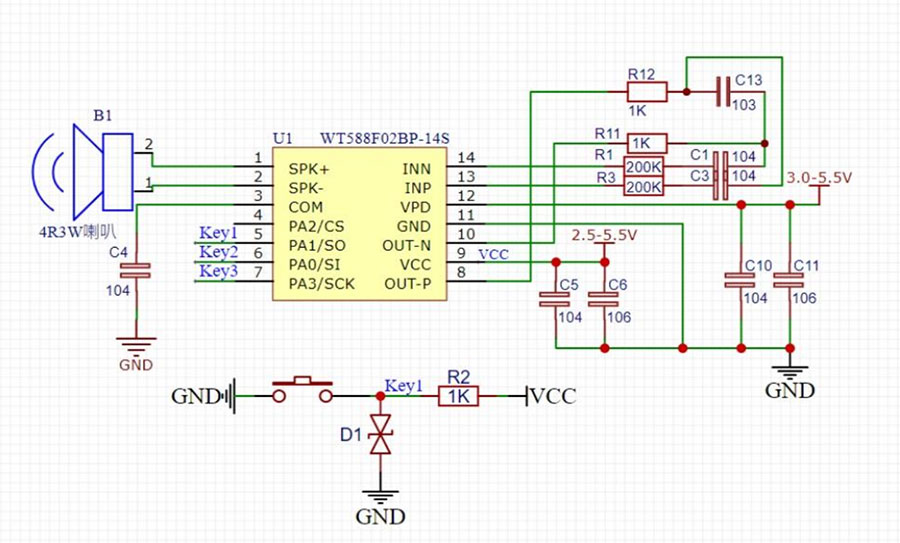

按键高/低电平触发电路
高电平触发：按键一端接VCC，另一端接PA0/PA1/PA3；低电平触发：按键一端接GND，另一端接IO口，需外加上拉电阻（如10kΩ）。
功率配置参考（VCC=VPD=5V）
| 输出功率 | 喇叭规格 | 增益电阻(R1/R3) | 反馈电阻(R11/R12) | C13电容 |
|---|---|---|---|---|
| 3W | 4Ω 3W | 200kΩ | 1kΩ | 0.01μF |
| 2W | 4Ω 2W | 200kΩ | 1kΩ | 不贴（3.9kΩ电阻） |
| 1W | 4Ω 1W | 300kΩ | 6.8kΩ | 0.01μF |
| 2W (8Ω) | 8Ω 2W | 100kΩ | 1kΩ | 不贴（3.3kΩ电阻） |
| 1W (8Ω) | 8Ω 1W | 200kΩ | 1kΩ | 不贴（3.9kΩ电阻） |
增益公式：Avd = 230kΩ / Rin，Rin = R1+R11（或R3+R12）。COM脚电容建议104，改善抗干扰。
PCB布局建议：
- 电源走线先经过电容再到芯片VCC/VPD脚，电容距离芯片＜5mm。
- 音频输出线（OUT-P/OUT-N）尽量用地包围，远离数字信号。
- 如有ESD要求，在电源和IO口增加TVS管（参考说明书12.2）。
- 电源走线先经过电容再到芯片VCC/VPD脚，电容距离芯片＜5mm。
- 音频输出线（OUT-P/OUT-N）尽量用地包围，远离数字信号。
- 如有ESD要求，在电源和IO口增加TVS管（参考说明书12.2）。
在线下载器（更换语音）
WT588F系列支持通过专用下载器在线更换内部语音内容，无需拆下芯片，非常适合生产和售后维护。
- ① 登录网页上位机：http://wt588f.waytronic.com:8443，制作语音bin文件。
- ② 将bin文件存入下载器（USB连接电脑，文件名格式 WT588Fxxx 或 WTN6Fxxx 等）。
- ③ 下载器烧写口连接芯片对应引脚（DO-PA1, DI-PA0, CLK-PA3, CS-PA2, VCC, GND）。
- ④ 通过板子供电或USB供电，按动下载按键，观察指示灯：POWER常亮，DOWN闪烁，OK常亮表示成功。
烧写前需将MCU连接语音芯片的IO口设置为高阻或悬空，并在IO口串联1kΩ电阻可提高成功率。
静电防护与可靠性
芯片对静电敏感（尤其是4、7、10脚），建议在生产和使用中采取以下措施：
- 生产环境：佩戴静电手环、穿防静电服、保持湿度。
- 电路设计：在VCC/VPD和IO口增加TVS管（选型参考芯片电压）。
- 音频输出：如线缆较长，可串联磁珠和电容（如120Ω磁珠+1nF电容）抑制EMI。
- 不用的IO口建议接地处理。
芯片内置软件看门狗，但硬件防护更可靠。详细防静电电路参考说明书12.2节。
