WT语音芯片USB下载器

⚙️ 产品特征： USB下载器V2.00是唯创电子设计的一款带模拟U盘功能的下载器，连接电脑可支持拷贝文件，可直接拖拽文件进行拷贝，支持下载更新WT588F系列、WT588E02B、WTN6040F、WTR096A的语音数据，支持下载器程序自升级和版本号回读功能。适用于研发调试与批量生产烧录。

💬 在线咨询 📄 规格书下载

📞 全国服务热线：138-0273-1296

📦 产品详情 / PRODUCT DETAILS

USB下载器V2 | WT588F系列语音芯片下载器 | 唯创知音

模拟U盘下载器 | 支持WT588F系列

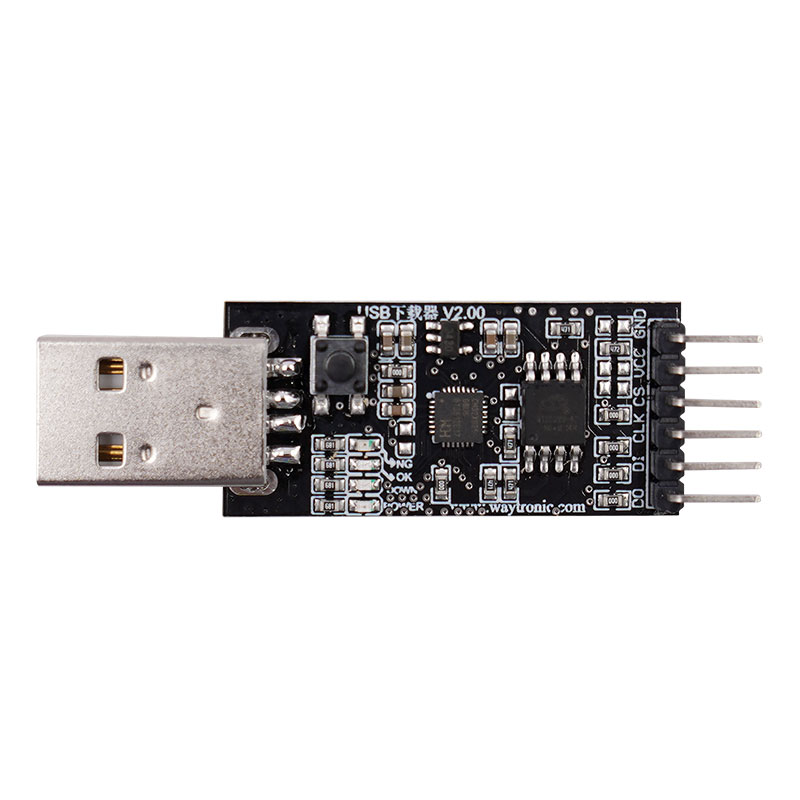

USB下载器 V2.00
支持WT588F / WT588E / WTN6040F / WTR096A | 拖拽式文件管理 | 自升级 | 校验功能

USB下载器V2.00是唯创电子设计的一款带模拟U盘功能的下载器，连接电脑可支持拷贝文件，可直接拖拽文件进行拷贝，支持下载更新WT588F系列、WT588E02B、WTN6040F、WTR096A的语音数据，支持下载器程序自升级和版本号回读功能。适用于研发调试与批量生产烧录。

模拟U盘，拖拽拷贝支持IIC/SPI通讯自升级 & 版本回读带校验功能

产品特性

模拟U盘

连接电脑自动识别为U盘，支持拖拽式文件拷贝，操作简单直观。

广泛兼容

支持WT588F系列、WT588E02B、WTN6040F、WTR096A等语音芯片的bin文件更换。

自升级功能

支持下载器固件自升级，通过特定命名文件触发升级，确保工具持续更新。

校验功能

新增WTIIIC*.bin、WTSPI*.bin等命名格式，支持下载后整体数据校验，确保烧录可靠性。

LED状态指示

POWER、DOWN、OK、NG四盏指示灯，实时反馈电源、拷贝进程及结果。

日志记录

升级或回读操作后自动生成LOG.TXT日志文件，便于问题排查。

适用范围

USB下载器V2.00适用于以下芯片的语音bin更换及程序功能更新：

WT588F系列

02A/04A/08A/02B/02C/40/80等

WT588E02B

SPI从机模式

WTN6040F

8S/14S封装

WTR096A

语音识别芯片

FLASH储存芯片

含WT588F40/80B-16S

以上功能需配合对应标准主控使用，如有特殊需求请联系业务沟通。

操作说明 & 接线对照

1. 文件获取与存放

? 程序功能bin文件：通过网站或业务获取。
? 语音bin文件：登录网页上位机 http://wt588f.waytronic.com:8443 制作。
? 存放：连接电脑后，将bin文件拖入盘符（首次使用需格式化）。

2. 文件命名规则

WT588FXXX.bin — WT588F语音bin
WT588EXXX.bin — WT588E语音bin
WTN6FXXX.bin — WTN6040F语音bin
WTR096XXX.bin — WTR096A语音bin
FlashXXX.bin — 外挂Flash
WTIIIC*.bin — 支持F02A/F04A/F08A，带校验
WTSPI*.bin — 支持F02B/F02C，带校验

3. 引脚接线对照

下载前需将主控MCU与语音芯片连接的IO口置于浮空或高阻状态，避免总线冲突。

WT588F02A/WT588F08A-8S / WT588F04AP-14S (IIC)

下载器接口	FXXA-8S	FXXAP-14S
DI	PIO (PIN3)	PAO (PIN6)
DO	PC1 (PIN2)	PA1 (PIN5)
GND	GND (PIN8)	GND (PIN11)
VCC	VDD (PIN6)	VDD (PIN9)
CS (可选)	PC2 (PIN1)	PA2 (PIN4)

WT588F02B/02C / WTN6040F / WTR096A / F02BP-14S / F04AP-14S (SPI主机)

下载器	F02B-8S	F02B-16S	F02C-8S	WTN6F-8S	WTR096A	F02BP-14S	WTN6040FP-14S
DO	PC1 (PIN2)	PB2 (PIN16)	IO2 (PIN2)	PA1 (PIN2)	PB3 (PIN2)	PA1 (PIN5)	PA1 (PIN5)
DI	PIO (PIN3)	PB1 (PIN1)	IO3 (PIN3)	PA0 (PIN3)	PB1 (PIN3)	PA0 (PIN6)	PA0 (PIN6)
CLK	PI1 (PIN4)	PB0 (PIN2)	IO4 (PIN4)	PA3 (PIN4)	PB0 (PIN1)	PA3 (PIN7)	PA3 (PIN7)
CS	PC2 (PIN1)	PC2 (PIN13)	IO1 (PIN1)	PA2 (PIN1)	PC2 (PIN14)	PA2 (PIN4)	PA2 (PIN4)
VCC	VDD (PIN6)	VDD (PIN8)	VDD (PIN6)	VDD (PIN6)	VDD (PIN8)	VDB (PIN9)	VDB (PIN9)
GND	GND (PIN8)	GND (PIN6)	GND (PIN8)	GND (PIN8)	GND (PIN7)	GND (PIN11)	GND (PIN11)

WT588E02B (SPI从机)

下载器接口	芯片管脚
DO	PC1 (PIN2)
DI	PIO (PIN3)
CLK	PI1 (PIN4)
CS	PC2 (PIN1)
VCC	VDD (PIN6)
GND	GND (PIN8)

FLASH / WT588F40/80B-16S

下载器接口	FLASH	WT588F40/80B-16S
CS	CS (PIN1)	SPI-CS (PIN14)
DO (MISO)	SO (PIN2)	SPI-SO (PIN13)
DI (MOSI)	SI (PIN5)	SPI-SI (PIN15)
CLK	SCLK (PIN6)	SPI-CLK (PIN16)
GND	VSS (PIN4)	GND (PIN9)
VCC	VCC (PIN8)	SPI-VDD (PIN1)

注：下载Flash时，请勿通过USB给下载器供电，需通过VCC引脚提供3.3V。

4. 供电与下载

? 供电电压：3.3V ~ 5V，可通过USB或VCC/GND引脚供电。
? 按键下载：供电稳定后按动下载按键，下载器将文件写入芯片。
? 指示灯：POWER常亮表示工作；DOWN拷贝时闪烁；OK成功常亮；NG失败常亮。

指示灯状态说明

POWER (电源)供电正常常亮

DOWN (拷贝)拷贝过程中闪烁，结束后熄灭

OK (成功)拷贝成功常亮

NG (失败)拷贝失败常亮

上电后指示灯自检，各灯短暂闪烁后POWER常亮。

自升级与版本回读

APP升级步骤

上电按下按键，检测到升级文件（WTUSB*.bin）则进入升级模式。
升级过程DOWN灯闪烁，模拟U盘关闭。
升级成功：OK灯亮，生成LOG.TXT，删除升级文件，需重新上电。
升级失败：NG灯亮，按键仍可继续触发下载。

版本回读

在U盘内放入 WTVER*.txt 文档，按动按键，回读成功会在该文件内写入当前下载器版本信息，同时OK灯亮起。

升级或回读操作后，请查看盘符内生成的 LOG.TXT 日志文件以确认操作结果。

注意事项

下载前务必将主控MCU与语音芯片连接的IO口置于浮空或高阻状态。
不同芯片需正确连接下载器引脚，连错可能导致下载失败。
建议使用顶针接触板子烧写点，方便批量操作（可向业务购买顶针）。
下载Flash时，请勿通过USB给下载器供电，需外部提供3.3V。
盘符内只能存放一个有效的bin文件，多余文件需删除。

常见问答 (FAQ)

1. USB下载器V2支持哪些芯片？

支持WT588F系列（02A/04A/08A/02B/02C/40/80等）、WT588E02B、WTN6040F、WTR096A以及外挂Flash芯片。

2. 文件命名有什么特殊要求？

不同芯片有对应的命名前缀，如WT588F开头、WTN6F开头、WTR096开头等。另有WTIIIC*.bin和WTSPI*.bin支持带校验的下载。

3. 如何确认下载成功？

观察指示灯：DOWN灯闪烁后熄灭，OK灯常亮即表示成功。同时可在盘符内查看是否有LOG.TXT日志文件。

4. 下载器固件如何升级？

将升级文件（WTUSB*.bin）放入盘符，上电后按下按键，自动进入升级模式，成功后OK灯亮。

5. 如何回读当前下载器版本？

在U盘内创建WTVER*.txt文件，按动按键即可将版本信息写入该文件，同时OK灯亮。

6. 下载Flash时应注意什么？

下载Flash时请勿通过USB供电，需通过VCC引脚提供稳定的3.3V电源，并正确连接SPI引脚。

7. 下载失败可能的原因？

常见原因：接线错误、主控未释放总线、芯片损坏、bin文件不匹配或大于芯片容量。可查看NG指示灯和日志文件排查。
