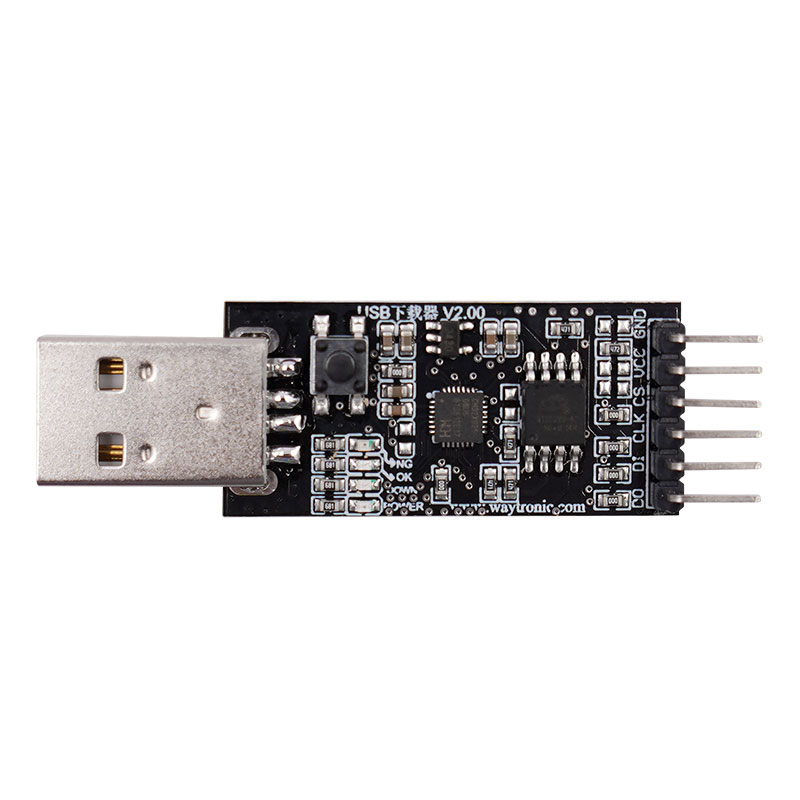

WT2003HX/WTV系列下载器，是一款支持离线语音更新、语音工程测试等一体功能的烧写测试板，便于广大用户小批量修改语音内容以及前期项目的调试工作。支持WT2003HX/WTV系列芯片的多种工程版本：UART串口工程、一线单字节工程、二线单字节工程、一线双字节工程、二线双字节工程。结合唯创程序升级软件，通过Type-C数据线连接PC端，简单、快速、便捷、高效地进行工程或语音的更换。
支持将bin文件从PC端下载到下载器，再通过MUTE按键传输到语音IC，实现离线批量更新。
支持UART串口、一线单字节、二线单字节、一线双字节、二线双字节共5种工程版本。
支持WT2003HX系列（16S/24SS/32N）和WTV系列（8S/32N）芯片。
通过PC端软件可发送语音地址指令进行在线播放测试，支持0~31级音量调节。
支持WTV系列芯片的语音版本号查询，通过CRC16校验获取。
红/绿灯实时反馈下载状态：连接中、下载中、成功、失败、工程不匹配等。
| 芯片型号 | 下载器VCC | 下载器GND | 下载器RX | 下载器TX |
|---|---|---|---|---|
| WT2003HX-16S | VCC (PIN11) | GND (PIN12) | TX (PIN16) | RX (PIN6) |
| WT2003HX-24SS | VCC (PIN16) | GND (PIN17) | TX (PIN23) | RX (PIN11) |
| WT2003HX-32N | VCC (PIN8) | GND (PIN4) | TX (PIN15) | RX (PIN2) |
| WTVX-8S (UART) | VCC (PIN6) | GND (PIN8) | TX (PIN1) | RX (PIN2) |
| WTVX-32N (UART) | VCC (PIN8) | GND (PIN4) | TX (PIN13) | RX (PIN19) |
| 绿灯状态 | 红灯状态 | 问题描述 | 解决方法 |
|---|---|---|---|
| 常亮后熄灭 | 熄灭 | 下载成功 | — |
| 闪烁 | 常亮 | 下载失败或连接识别失败 | 检查接线；使用下载器供电；更换芯片 |
| 闪烁 | 闪烁 | 工程与芯片不匹配 | 更换匹配的bin文件版本 |
| 常亮 | 常亮 | 下载器损坏 | 联系业务更换或重新申请 |
| 闪烁4次 | 闪烁4次后常亮 | bin文件大于芯片容量 | 查看芯片丝印，确认容量限制 |
| 芯片型号 | 最大容量 |
|---|---|
| WTV380 | 475 KB |
| WTV890 | 975 KB |
| WT2003H4 | 472 KB |
| WT2003HP | 984 KB |
| WT2003H0 + 8M Flash | 924 KB |
| WT2003H0 + 16M Flash | 1948 KB |
| WT2003H0 + 32M Flash | 3996 KB |
| WT2003H0 + 64M Flash | 8092 KB |
| WT2003H0 + 128M Flash | 16284 KB |
通过PC端软件发送语音地址指令进行播放测试。一线/二线音频0~7级，串口模式0~31级。自定义区域可通过TX/RX/GND/VBAT发送指令测试。
针对WTV系列芯片，通过TX/RX连接芯片查询语音版本号（上位机填写的编号）。校验方式为CRC16。
