WTK6900P低成本语音识别芯片
离线语音识别芯片 · 2米远场识别 · 低功耗 · 高性价比
2.4~5.0V 离线语音识别 16bit DAC/ADC 休眠5μA UART输出
2米远场识别
支持15条左右词条
支持15条左右词条
语音降噪算法
过滤稳态/动态噪声
过滤稳态/动态噪声
内置0.5W D类功放
可直接驱动喇叭
可直接驱动喇叭
超低功耗休眠
休眠电流＜5μA
休眠电流＜5μA
UART串口输出
识别结果实时反馈
识别结果实时反馈
产品概述
WTK6900P是唯创电子推出的低成本、高可靠性离线语音识别芯片，集成32位CPU处理器和神经网络算法，支持2米远场识别，词条指令可定制15条左右。内置语音降噪算法（过滤稳态/动态噪声）、音频解码算法（MP3/PCM/ADPCM）、数字音量控制、DRC动态范围抑制等。芯片集成0.5W D类功放，可直接驱动喇叭播报提示音。支持UART串口输出识别结果，极简外围电路设计，广泛适用于智能家电、智能卫浴、智能玩具等领域。
芯片上电后持续监听，识别到语音词条后通过UART输出对应ID，并可驱动喇叭播报。支持中英文词条定制。
电气参数
| 工作电压 (VCC) | 2.4V ~ 5.0V |
| 工作电流 | 约14mA |
| 休眠电流 | ＜5μA |
| VOUT (LDO输出) | 3.3V (典型) |
| DAC信噪比 | ≥95dB |
| ADC信噪比 | ≥90dB |
| 工作温度 | -40℃ ~ +85℃ |

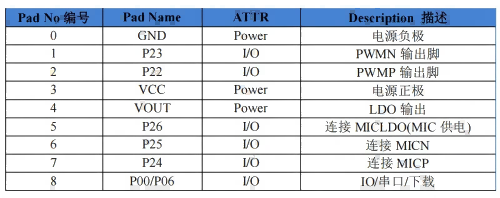

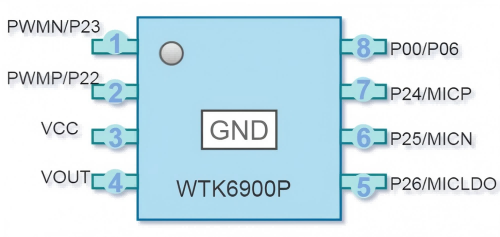

管脚定义 (SOP8)
△ 实际引脚请参考规格书，此处为示意
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 0 | GND | 电源负极 |
| 1 | P23 | PWNN 输出脚 |
| 2 | P22 | PWMP 输出脚 (喇叭正端) |
| 3 | VCC | 电源正极 (2.4~5.0V) |
| 4 | VOUT | LDO输出 (3.3V)，外接电容滤波 |
| 5 | P26 | 连接 MICLDO (麦克风供电) |
| 6 | P25 | 连接 MICN (麦克风负极) |
| 7 | P24 | 连接 MICP (麦克风正极) |
| 8 | P00/P06 | IO/串口/下载，上电须为高电平。耐压3.3V，与MCU通信需电平转换 |
※ 第8脚耐压仅为3.3V，与5V MCU串口通信时必须加电平转换电路（如三极管或电阻分压）。
语音识别 & 串口协议
UART协议格式： 7E + 长度 + 扩展码 + 命令码 + 词条ID + 校验和 + EF (默认波特率9600，3.3V TTL)
| 序号 | 词条示例 (可定制) | UART输出 (词条ID) |
|---|---|---|
| 1 | 打开灯光 | 7E 06 FF 06 01 00 0C EF (示例) |
| 2 | 关闭灯光 | 7E 06 FF 06 01 01 0D EF |
| 3 | 调亮 | 7E 06 FF 06 01 02 0E EF |
| 4 | 调暗 | 7E 06 FF 06 01 03 0F EF |
| 5 | 播放音乐 | 7E 06 FF 06 01 04 10 EF |
| 6 | 暂停 | 7E 06 FF 06 01 05 11 EF |
| 7 | 加大音量 | 7E 06 FF 06 01 06 12 EF |
| 8 | 减小音量 | 7E 06 FF 06 01 07 13 EF |
具体词条和ID可联系我司定制，支持中文、英文、中英文混合识别。识别后可同时驱动喇叭播报预设提示音。
典型应用场景
智能照明
语音控制开关灯、调光、色温切换
智能家电
风扇、空调、空气净化器语音控制
智能卫浴
智能马桶、浴室镜语音控制
智能玩具
语音互动玩具、早教机
硬件设计参考
两种典型电路：
- 无单片机控制模式： 芯片直接驱动喇叭，通过语音词条触发播放预设提示音，适合简单的语音播报应用。
- 单片机控制模式： 芯片通过UART将识别结果发送给外部MCU，MCU根据ID执行复杂逻辑。此时芯片第8脚需连接MCU的RXD，注意电平匹配（3.3V）。
麦克风电路： 推荐使用驻极体麦克风，型号 JMO-627BA283R-10TC38。MICP/MICN差分输入，MICLDO为麦克风供电（需外接4.7μF电容滤波）。
电源设计： VCC脚需就近放置10μF+0.1μF电容，VOUT脚接4.7μF电容到地。PWM+/PWM-可直接驱动8Ω/0.5W喇叭。
注意：第8脚耐压3.3V，若连接5V单片机必须加电平转换（如三极管电路）。
常见问答 (FAQ)
WTK6900P支持多少条语音指令？
标准固件支持约15条词条，可定制。词条支持中文、英文、中英文混合，具体请与业务沟通。
识别距离和准确率如何？
2米远场可靠识别，内置语音降噪算法，可过滤稳态和动态噪声，误判率低。
芯片如何输出识别结果？
通过UART（9600bps，3.3V TTL）输出标准协议帧，包含词条ID；也可配置为直接驱动喇叭播报提示音。
芯片可以自己录制识别词条吗？
词条需由我司配合制作和烧录。用户可通过下载器更新固件，但不能自行在线修改词条。
芯片支持播放音乐吗？
支持MP3、PCM、ADPCM解码，可播放预设的音频文件（需提前烧录）。支持数字音量控制。
如何进入低功耗休眠？
空闲状态下自动进入休眠，功耗＜5μA。检测到语音后自动唤醒识别。
