WT2606A3-42N
高性能离线语音识别芯片 · 3米远场识别 · 24bit双DAC · QFN42封装
2.2~4.5V 离线语音识别 24bit双DAC/ADC 打断唤醒+连续识别 多格式音频解码
3米远场识别
打断唤醒+连续识别
打断唤醒+连续识别
24bit双路DAC
SNR≥105dB，Hi-Fi音质
SNR≥105dB，Hi-Fi音质
多格式音频解码
MP3/WMA/FLAC/APE/AAC等
MP3/WMA/FLAC/APE/AAC等
双麦克风ENC
环境噪声消除
环境噪声消除
UART串口输出
识别结果实时反馈
识别结果实时反馈
产品概述
WT2606A3是唯创电子推出的高性能离线语音识别芯片，集成160MHz 32位CPU、硬件浮点运算单元和神经网络引擎，支持3米远场可靠识别，具备打断唤醒和连续识别能力。芯片内置2MB/4MB SPI Flash，支持MP3、WMA、APE、FLAC、AAC、WAV等丰富音频格式解码。双通道24位DAC（SNR≥105dB）和双通道24位ADC（SNR≥95dB），支持多麦克风环境噪声消除（ENC）。工作电压2.2~4.5V，QFN42封装体积小巧，适用于智能家电、智能照明、智能玩具等高品质语音交互场景。
支持打断唤醒和连续识别，语音交互更自然流畅；内置ENC算法，嘈杂环境依旧清晰识别。
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|
| 工作电压 (VCC42) | 2.2 | 3.7 | 4.5 | V | — |
| VOUT (LDO输出) | — | 3.0 | 3.2 | V | VCC42=4.2V,10mA |
| VOUT负载电流 (LDO模式) | — | 100 | — | mA | VOUT=3.0V |
| DCVOUT (DCDC模式) | 1.2 | 1.25 | — | V | — |
| DCVOUT负载电流 (DCDC) | — | 180 | — | mA | — |
| IO输入高电平 (VIH) | 0.7*VOUT | — | VOUT+0.3 | V | VOUT=3.0V |
| IO输入低电平 (VIL) | -0.3 | — | 0.3*VOUT | V | VOUT=3.0V |
| IO输出高电平 (VOH) | 0.9*VOUT | — | — | V | VOUT=3.0V |
| IO输出低电平 (VOL) | — | — | 0.1*VOUT | V | VOUT=3.0V |
| DAC信噪比 | — | 105 | — | dB | A-Weighted |
| ADC信噪比 | — | 95 | — | dB | A-Weighted |
| 工作温度 | -40 | — | +85 | ℃ | — |
注：IO电平以VOUT为参考（约3.0V），部分IO支持5V输入（耐压型）。

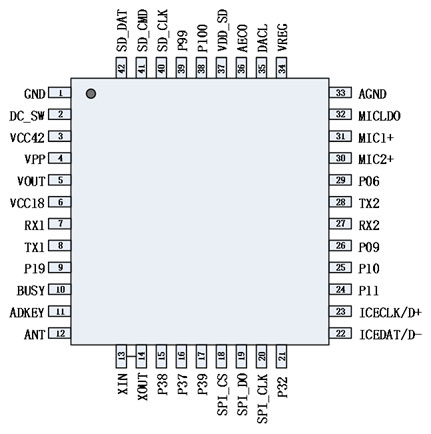

管脚定义 (QFN42)
△ 实际引脚请参考规格书，底部E-GND焊盘必须接地
| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 0 | E-GND | 底部焊盘，必须接地 |
| 1 | GND | 电源地 |
| 2 | DC_SW | 内部降压，外部接电感 |
| 3 | VCC42 | 电源输入，最高4.5V |
| 4 | VPP | 内部电源脚，暂未开启 |
| 5 | VOUT | LDO输出，接106电容到地 |
| 6 | VCC18 | 内部电源脚，接电容到地 |
| 7 | RX1 | UART1接收，与MCU通讯 |
| 8 | TX1 | UART1发送，与MCU通讯 |
| 9 | P19 | IO口 |
| 10 | BUSY | 播放状态指示（播放时高电平） |
| 11 | ADKEY | AD按键输入 |
| 12 | ANT | 蓝牙天线脚（可选） |
| 13 | XIN | 晶振输入 |
| 14 | XOUT | 晶振输出 |
| 15 | P38 | IO口/MIC拾音指示灯 |
| 16 | P37 | IO口 |
| 17 | P39 | IO口/透传IO控制 |
| 18 | SPI_CS | SPI Flash片选 |
| 19 | SPI_DO | SPI Flash数据输出 |
| 20 | SPI_CLK | SPI Flash时钟 |
| 21 | P32 | IO口 |
| 22 | ICEDAT/D+ | USB DP/烧录口 |
| 23 | ICECLK/D- | USB DM/烧录口 |
| 24 | P11 | IO口 |
| 25 | P10 | IO口 |
| 26 | P09 | IO口 |
| 27 | RX2 | UART2接收 |
| 28 | TX2 | UART2发送 |
| 29 | P06 | IO口 |
| 30 | MIC2+ | 单端咪头2+/差分咪头1- |
| 31 | MIC1+ | 单端咪头1+/差分咪头1+ |
| 32 | MICLDO | 麦克风供电脚（需接电容） |
| 33 | AGND | 模拟地（可直连或经0R接GND） |
| 34 | VREG | 内部电源脚，接电容到地 |
| 35 | DACL | 左声道音频输出 |
| 36 | AECO | 回声消除通道1 |
| 37 | VDD_SD | SD卡供电脚 |
| 38 | P100 | IO口 |
| 39 | P99 | IO口 |
| 40 | SD_CLK | SD卡时钟脚 |
| 41 | SD_CMD | SD卡片选脚 |
| 42 | SD_DAT | SD卡数据脚 |
※ BUSY脚播放时输出高电平，UART为3.3V电平，与5V MCU通信需电平转换。底部E-GND必须可靠接地。
语音识别 & UART协议
UART协议格式： 7E + 长度 + 扩展码 + 命令码 + 词条ID + 校验和 + EF (默认波特率9600，3.3V TTL)
| 序号 | 词条 | UART输出 (ID) | 指令播报(MCU发码) |
|---|---|---|---|
| 0 | 开机语 | 7E 06 FF 06 01 00 0C EF | — |
| 1 | 10S自动退出唤醒 | 7E 06 FF 06 01 FF 0A EF | — |
| 2 | 唤醒词(小蜂管家) | 7E 06 FF 06 01 01 0D EF | 7E 07 FF 06 A0 00 01 AD EF |
| 3 | 打开灯光 | 7E 06 FF 06 01 02 0E EF | 7E 07 FF 06 A0 00 02 AE EF |
| 4 | 关闭灯光 | 7E 06 FF 06 01 03 0F EF | 7E 07 FF 06 A0 00 03 AF EF |
| 5 | 调亮灯光 | 7E 06 FF 06 01 04 10 EF | 7E 07 FF 06 A0 00 04 B0 EF |
| 6 | 调暗灯光 | 7E 06 FF 06 01 05 11 EF | 7E 07 FF 06 A0 00 05 B1 EF |
| 7 | 调到黄光 | 7E 06 FF 06 01 06 12 EF | 7E 07 FF 06 A0 00 06 B2 EF |
| 8 | 调到白光 | 7E 06 FF 06 01 07 13 EF | 7E 07 FF 06 A0 00 07 B3 EF |
| 9 | 调到自然光 | 7E 06 FF 06 01 08 14 EF | 7E 07 FF 06 A0 00 08 B4 EF |
| 10 | 音量增大 | 7E 06 FF 06 01 09 15 EF | 7E 07 FF 06 A0 00 09 B5 EF |
| 11 | 音量减小 | 7E 06 FF 06 01 0A 16 EF | 7E 07 FF 06 A0 00 0A B6 EF |
词条可定制，支持打断唤醒和连续识别。通过唯创在线语音平台制作工程，使用下载器更新固件。
典型应用场景
智能照明
语音控制开关、调光、色温，支持连续指令
智能家电
空调、风扇、空气净化器语音交互
智能卫浴
马桶、浴镜、淋浴系统语音控制
智能玩具
语音互动玩具、早教机、故事机
麦克风参数 (驻极体)
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 灵敏度 | 1kHz,0dB=1V/Pa | -31 | -28 | -25 | dB |
| 工作电流 | VCC=2.0V,RL=2.2kΩ | — | 0.5 | — | mA |
| 工作电压 | — | 1.0 | 2.0 | 10 | V |
| 信噪比 | A-Weighted | — | 70 | — | dB |
| 最大输入声压级 | f=1kHz | — | 115 | — | dB SPL |
推荐型号： JMO-627BA283R-10TC38
硬件设计参考
- 电源设计： VCC42(3脚)接10μF+0.1μF电容，VOUT(5脚)接10μF电容，VREG(34脚)接1μF电容，DC_SW(2脚)外接电感（DCDC模式）。
- 麦克风电路： MIC1+/MIC2+支持单端或差分输入，MICLDO(32脚)为麦克风供电，外接4.7μF电容滤波。建议使用双麦克风提升ENC效果。
- 音频输出： DACL(35脚)输出左声道，可直推耳机或外接功放，支持24bit高音质。
- 晶振： 外接24MHz晶体（XIN/XOUT），负载电容12pF。
- UART接口： TX1/RX1(7、8脚)为3.3V电平，与5V MCU通信需电平转换。
- 烧录口： ICEDAT/D+和ICECLK/D- (22、23脚)可用于USB下载固件。
- 底部焊盘： E-GND(0脚)必须可靠接地，以保证散热和电气性能。
详细原理图及PCB Layout请参考《WT2606A3应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WT2606A3支持多少条语音指令？
词条数量可根据内置Flash容量（2MB/4MB）定制，支持打断唤醒和连续识别，交互更自然。
识别距离和准确率如何？
3米远场可靠识别，内置ENC双麦克风降噪算法，嘈杂环境依旧保持高识别率。
识别结果如何输出？
通过UART（9600bps）输出标准协议帧，包含词条ID。同时可配置为驱动喇叭播报提示音。
如何更新芯片内语音固件？
登录唯创在线语音平台（https://wt588f.waytronic.com:8443）制作工程，通过USB下载器或UART接口下载更新。
芯片支持哪些音频格式？
支持MP2、MP3、WMA、APE、FLAC、AAC、M4A、WAV、OPUS等，满足高品质音乐播放需求。
如何进入低功耗模式和唤醒？
发送特定指令可进入低功耗，语音唤醒或UART指令即可唤醒（详情参考指令手册）。
样品与技术支持
免费样品 | 词条定制 | 快速打样
