📦 产品详情 / PRODUCT DETAILS
WTK6900HC离线语音识别芯片
高性能离线语音识别芯片 · 5米远场识别 · 蓝牙5.1 · 多封装可选
2.8~5.2V 离线识别+蓝牙 16bit双DAC 低功耗休眠 UART控制 蓝牙5.1
5米远场识别
神经网络算法，低误判
神经网络算法，低误判
蓝牙5.1+BR+EDR+BLE
支持A2DP/HFP/SPP等
支持A2DP/HFP/SPP等
两路16位DAC
SNR≥95dB，直推喇叭
SNR≥95dB，直推喇叭
内置1/2/4MB Flash
型号可选，存储词条/音频
型号可选，存储词条/音频
UART串口输出
识别结果实时反馈
识别结果实时反馈
产品概述
WTK6900HC是唯创电子推出的高性能离线语音识别芯片，集成240MHz 32位CPU、硬件浮点运算单元和神经网络引擎，支持5米远场可靠识别。芯片内置1MB/2MB/4MB SPI Flash（型号可选），支持离线语音识别、蓝牙5.1双模（BR/EDR/BLE）、两通道16位DAC音频输出。具备语音降噪算法，在噪音环境下依然保持高识别率。通过UART串口输出识别结果，并支持在线制作和下载语音固件（平台：wt588f.waytronic.com:8443）。提供SOP16、SSOP24、QFN32三种封装，广泛适用于智能家电、智能照明、智能玩具等领域。
芯片支持唤醒词、命令词定制，识别结果可通过UART输出，也可驱动喇叭播报。
电气参数
| 工作电压 (VCC) | 2.8V ~ 5.2V |
| VOUT输出电压 | 2.8V ~ 5.2V (跟随VCC) |
| 工作电流 | 约20mA (典型) |
| 休眠电流 | 低功耗模式 |
| DAC信噪比 | ≥95dB |
| ADC信噪比 | ≥90dB |
| 蓝牙发射功率 | +6dBm |
| 蓝牙接收灵敏度 | -90dBm |
| 工作温度 | -40℃ ~ +85℃ |

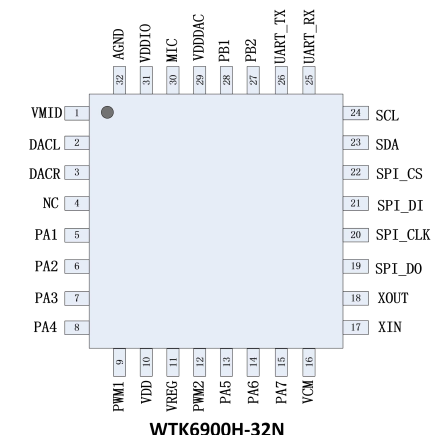

管脚定义 (QFN32)
△ 实际引脚请参考规格书，此处为示意。底部PAD需接地。

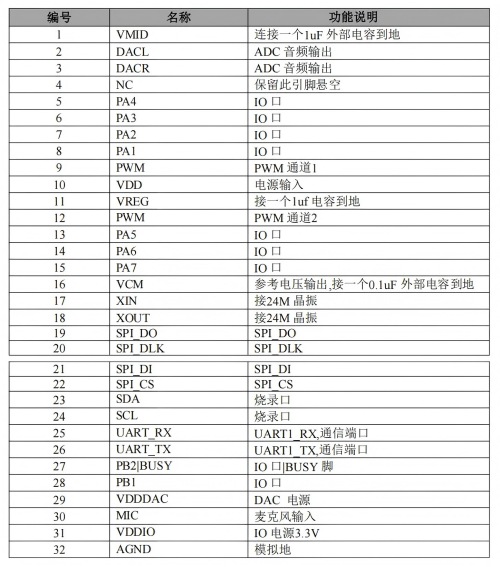

| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 1 | VMID | 参考电压输出，接1μF电容到地 |
| 2 | DACL | DAC左声道输出 |
| 3 | DACR | DAC右声道输出 |
| 4 | NC | 保留，悬空 |
| 5 | PA4 | IO口 |
| 6 | PA3 | IO口 |
| 7 | PA2 | IO口 |
| 8 | PA1 | IO口 |
| 9 | PWM | PWM通道1 |
| 10 | VDD | 电源输入 (2.8~5.2V) |
| 11 | VREG | 内核供电，接1μF电容到地 |
| 12 | PWM | PWM通道2 |
| 13 | PA5 | IO口 |
| 14 | PA6 | IO口 |
| 15 | PA7 | IO口 |
| 16 | VCM | 参考电压输出，接0.1μF电容到地 |
| 17 | XIN | 24MHz晶振输入 |
| 18 | XOUT | 24MHz晶振输出 |
| 19 | SPI_DO | SPI数据输出 |
| 20 | SPI_CLK | SPI时钟 |
| 21 | SPI_DI | SPI数据输入 |
| 22 | SPI_CS | SPI片选 |
| 23 | SDA | 烧录口 |
| 24 | SCL | 烧录口 |
| 25 | UART_RX | UART1接收 (3.3V TTL) |
| 26 | UART_TX | UART1发送 (3.3V TTL) |
| 27 | PB2/BUSY | IO口 / BUSY忙信号 |
| 28 | PB1 | IO口 |
| 29 | VDDDAC | DAC电源 |
| 30 | MIC | 麦克风输入 |
| 31 | VDDIO | IO电源 (3.3V) |
| 32 | GND | 地 |
※ 底部中央PAD必须可靠接地。UART为3.3V电平，与5V MCU通信需电平转换。
语音识别 & 串口协议
UART协议格式： 7E + 长度 + 扩展码 + 命令码 + 词条ID + 校验和 + EF (默认波特率9600，3.3V TTL)
| 序号 | 词条 | UART输出 (ID) | 指令播报(MCU发码) |
|---|---|---|---|
| 1 | 开机语 | 7E 06 FF 06 01 00 0C EF | — |
| 2 | 10S自动退出唤醒 | 7E 06 FF 06 01 FF 0A EF | — |
| 3 | 唤醒词(小蜂管家) | 7E 06 FF 06 01 01 0D EF | 7E 07 FF 06 A0 00 01 AD EF |
| 4 | 打开灯光 | 7E 06 FF 06 01 02 0E EF | 7E 07 FF 06 A0 00 02 AE EF |
| 5 | 关闭灯光 | 7E 06 FF 06 01 03 0F EF | 7E 07 FF 06 A0 00 03 AF EF |
| 6 | 调亮灯光 | 7E 06 FF 06 01 04 10 EF | 7E 07 FF 06 A0 00 04 B0 EF |
| 7 | 调暗灯光 | 7E 06 FF 06 01 05 11 EF | 7E 07 FF 06 A0 00 05 B1 EF |
| 8 | 调到黄光 | 7E 06 FF 06 01 06 12 EF | 7E 07 FF 06 A0 00 06 B2 EF |
| 9 | 调到白光 | 7E 06 FF 06 01 07 13 EF | 7E 07 FF 06 A0 00 07 B3 EF |
| 10 | 调到自然光 | 7E 06 FF 06 01 08 14 EF | 7E 07 FF 06 A0 00 08 B4 EF |
| 11 | 音量增大 | 7E 06 FF 06 01 09 15 EF | 7E 07 FF 06 A0 00 09 B5 EF |
| 12 | 音量减小 | 7E 06 FF 06 01 0A 16 EF | 7E 07 FF 06 A0 00 0A B6 EF |
词条可定制，支持中文/英文/中英文混合。通过唯创在线语音平台制作工程，使用下载器更新固件。
典型应用场景
智能照明
语音控制开关灯、调光、色温切换
智能家电
风扇、空调、空气净化器语音控制
智能卫浴
智能马桶、浴室镜、淋浴系统
智能玩具
语音互动玩具、早教机、故事机
硬件设计参考
- 电源设计： VDD（10脚）和VDDDAC（29脚）需就近放置10μF+0.1μF电容，VREG（11脚）接1μF电容到地，VOUT（4脚）接105电容。
- 麦克风电路： 推荐驻极体麦克风 JMO-627BA283R-10TC38，MIC（30脚）输入，MICLDO需外接电容滤波。
- 音频输出： DACL/DACR（2、3脚）为双声道输出，可直推喇叭或外接功放；PWM通道也可用于音频输出。
- 晶振： 24MHz晶振，负载电容推荐12pF，靠近芯片放置。
- UART接口： TX/RX（25、26脚）为3.3V电平，与5V MCU通信需加电平转换电路。
- 天线： 蓝牙天线ANT（需通过匹配电路连接），布局时保持净空，远离晶振和电源噪声。
详细原理图及PCB Layout请参考《WTK6900HC应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WTK6900HC支持多少条语音指令？
词条数量可根据内置Flash容量定制，标准示例约15条，可扩展。支持唤醒词+多条命令词。
识别距离和准确率如何？
5米远场可靠识别，内置语音降噪算法（稳态/动态噪声抑制），噪音环境下仍保持高识别率。
芯片如何输出识别结果？
通过UART（9600bps）输出标准协议帧，包含词条ID。同时可配置为直接驱动喇叭播报提示音。
如何更新芯片内语音固件？
登录唯创在线语音平台（https://wt588f.waytronic.com:8443）制作工程，通过USB下载器或UART接口下载更新。
芯片支持蓝牙功能吗？具体支持哪些协议？
支持蓝牙5.1双模（BR/EDR/BLE），配置文件包括A2DP、AVCTP、HFP、SPP、GATT等，可用于蓝牙音频传输或数据通信。
如何进入低功耗模式和唤醒？
发送指令7E 06 FF 06 02 00 0D EF可进入低功耗。任意UART指令或语音唤醒词即可退出低功耗。
样品与技术支持
免费样品 | 词条定制 | 快速打样
