WTK6900FC-24SS语音识别IC
AI语音识别芯片 · 5~8米远场识别 · 离线300条命令词 · SSOP24
3.6~5.5V 离线语音识别 16bit DAC/ADC DNN-HMM算法 多语言支持
5~8米远场识别
300条离线命令词
300条离线命令词
BNPU V3神经网络
DNN/TDNN/RNN/CNN
DNN/TDNN/RNN/CNN
高性能Audio Codec
SNR≥95dB
SNR≥95dB
UART串口输出
识别结果实时推送
识别结果实时推送
多语言支持
汉语/英语/日语等
汉语/英语/日语等
产品概述
WTK6900FC是唯创电子推出的高性能AI语音识别芯片，基于深度神经网络(DNN-HMM)技术，支持5~8米远场识别和300条离线命令词。芯片集成220MHz 32位CPU、2MB Flash、640KB SRAM及BNPU V3神经网络处理单元，具备语音唤醒、降噪、语义识别等功能。支持UART串口输出识别结果，内置PMU电源管理，工作电压3.6~5.5V。提供SSOP24封装，广泛应用于智能家电、照明、玩具、工业等领域。
芯片支持本地语音检测、唤醒，离线识别无需联网，保护用户隐私。
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| PMU输入电压 (VCC) | 3.6 | 5.0 | 5.5 | V |
| VOUT (模拟/Codec供电) | 2.97 | 3.3 | 3.63 | V |
| VREG (内核供电) | 0.99 | 1.1 | 1.22 | V |
| IO输入高电平 (VIH) | 0.7×VCC | — | VCC | V |
| IO输入低电平 (VIL) | 。 | 0.3×VCC | ||
| 工作温度 | -40 | — | +85 | ℃ |
注：IO电平以VOUT为参考，部分GPIO支持5V输入。

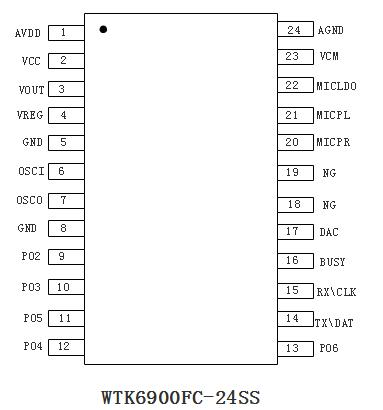

管脚定义 (SSOP24)
△ 实际引脚请参考规格书，此处为示意

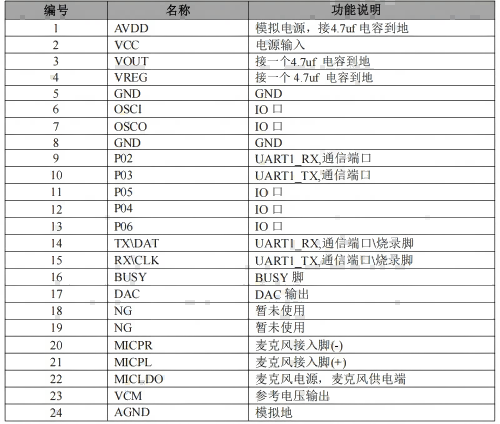

| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 1 | AVDD | 模拟电源，接4.7μF电容到地 |
| 2 | VCC | 电源输入 (3.6~5.5V) |
| 3 | VOUT | 接4.7μF电容到地 |
| 4 | VREG | 接4.7μF电容到地 |
| 5 | GND | 数字地 |
| 6 | OSCI | IO口/晶振输入 |
| 7 | OSCO | IO口/晶振输出 |
| 8 | GND | 数字地 |
| 9 | P02 | UART1_RX，通信端口 |
| 10 | P03 | UART1_TX，通信端口 |
| 11 | P05 | IO口 |
| 12 | P04 | IO口 |
| 13 | P06 | IO口 |
| 14 | TX/DAT | UART1_RX/烧录脚 |
| 15 | RX/CLK | UART1_TX/烧录脚 |
| 16 | BUSY | 忙信号输出脚 |
| 17 | DAC | DAC音频输出 |
| 18 | NG | 暂未使用 |
| 19 | NG | 暂未使用 |
| 20 | MICPR | 麦克风输入(-) |
| 21 | MICPL | 麦克风输入(+) |
| 22 | MICLDO | 麦克风电源，接4.7μF电容滤波 |
| 23 | VCM | 参考电压输出 |
| 24 | AGND | 模拟地 |
※ BUSY脚输出忙信号，UART为3.3V电平，与5V MCU通信需加电平转换。MICPR/MICPL为差分麦克风输入。
语音识别 & 串口协议
UART协议格式： 7E + 长度 + 扩展码 + 命令码 + 词条ID + 校验和 + EF (默认波特率9600，3.3V TTL)
| 序号 | 词条示例 | UART输出 (ID) | 备注 |
|---|---|---|---|
| 0 | 开机语 | 7E 06 FF 06 01 00 0C EF | 上电播报 |
| 1 | 唤醒词(小蜂管家) | 7E 06 FF 06 01 01 0D EF | 唤醒成功 |
| 2 | 打开灯光 | 7E 06 FF 06 01 02 0E EF | — |
| 3 | 关闭灯光 | 7E 06 FF 06 01 03 0F EF | — |
| 4 | 调亮灯光 | 7E 06 FF 06 01 04 10 EF | — |
| 5 | 调暗灯光 | 7E 06 FF 06 01 05 11 EF | — |
| 6 | 音量增大 | 7E 06 FF 06 01 06 12 EF | — |
| 7 | 音量减小 | 7E 06 FF 06 01 07 13 EF | — |
词条可定制，最多300条，支持中文/英文/日文等。通过唯创在线语音平台制作工程，使用下载器更新固件。
典型应用场景
智能照明
语音控制开关灯、调光、色温
智能家电
空调、风扇、空气净化器语音控制
智能卫浴
智能马桶、浴室镜语音交互
智能玩具
语音互动玩具、早教机
麦克风参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 灵敏度 | 1kHz,0dB=1V/Pa | -31 | -28 | -25 | dB |
| 工作电流 | VCC=2.0V,RL=2.2kΩ | — | 0.5 | — | mA |
| 工作电压 | — | 1.0 | 2.0 | 10 | V |
| 信噪比 | A-Weighted | — | 70 | — | dB |
| 最大输入声压级 | f=1kHz | — | 115 | — | dB SPL |
推荐型号： JMO-627BA283R-10TC38
硬件设计参考
- 电源滤波： AVDD(1脚)、VCC(2脚)、VOUT(3脚)、VREG(4脚)需就近接4.7μF电容到地。
- 麦克风电路： 差分输入MICPR/MICPL，MICLDO(22脚)为麦克风供电，外接4.7μF电容滤波。
- 音频输出： DAC(17脚)输出模拟音频，可外接功放；也可使用PWM输出（需定制）。
- 晶振： 可外接晶体或使用内置RC振荡器。外接时OSCI/OSCO接24MHz晶振，负载电容12pF。
- UART接口： TX(14脚)/RX(15脚)为3.3V电平，与5V MCU通信需加电平转换。
- 烧录口： 使用TX/DAT和RX/CLK进行固件下载。
详细原理图及PCB Layout请参考《WTK6900FC应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WTK6900FC支持多少条语音指令？
支持最多300条离线命令词，可定制唤醒词和多条控制指令。
识别距离和准确率如何？
5~8米远场可靠识别，内置深度学习降噪算法，噪音环境下仍保持高识别率。
识别结果如何输出？
通过UART（9600bps）输出标准协议帧，包含词条ID。同时可配置为驱动喇叭播报提示音。
如何更新芯片内语音固件？
登录唯创在线语音平台（https://wt588f.waytronic.com:8443）制作工程，通过USB下载器或UART接口下载更新。
芯片支持哪些语言？
支持汉语、英语、日语等多种全球语言，可定制。
芯片是否需要外接晶振？
内置RC振荡器，也可外接24MHz晶体；开发者可根据需求选择。
样品与技术支持
免费样品 | 词条定制 | 快速打样
