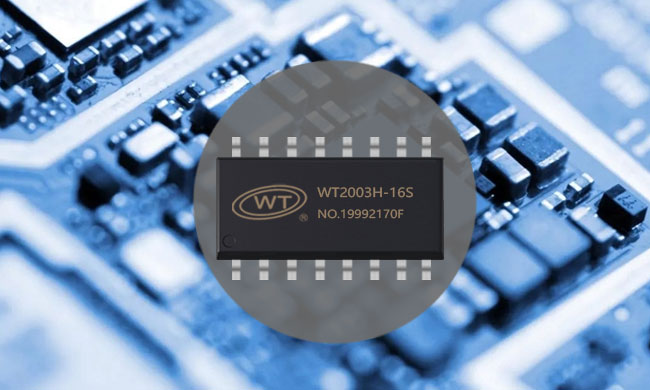

芯知识｜广州唯创电子WT2003H语音芯片休眠状态检测指南：VOUT电压与功耗双验证

2025-06-25 08:41:10

在低功耗语音设备设计中，精准判断WT2003H语音芯片的休眠状态至关重要。该芯片通过自动休眠机制显著降低待机能耗，而VOUT引脚电压变化与整机功耗骤降是其状态切换的核心标志。本文将详解如何利用这两项指标进行可靠监测。

一、休眠机制与节能意义

触发条件：芯片通过一线/二线（单总线/UART）上电后，若5秒内无音频播放指令，即自动进入深度休眠模式。
核心价值：休眠状态下待机电流从毫安级（mA）降至微安级（μA），功耗降低超过1000倍，极大延长电池设备（如电子标签、便携仪器）的续航时间。

二、VOUT引脚电压：休眠状态的“电压标尺”

VOUT是芯片内部LDO的稳压输出引脚（通常为3.3V），其电压变化直接反映芯片工作状态：

工作状态	VOUT引脚电压	变化特征
正常启动/工作	3.10V - 3.20V	稳定在标称值区间
深度休眠	下降约 80mV	典型值≈3.02V-3.12V（实测为准）

操作步骤：
基准测量：芯片上电播放语音后静置，用万用表/示波器记录VOUT稳定电压（如3.15V）。
触发休眠：确保5秒内无播放操作。
状态检测： 6秒后复测VOUT电压：
若电压下降至约3.07V（降幅≈80mV）→ 确认进入休眠
若电压维持3.15V → 休眠失败（需检查触发条件）
唤醒验证：发送播放指令后，电压回升至3.15V → 确认退出休眠
✅ 优势：无需通信接口，纯硬件检测，可靠性高。

三、电流检测法：功耗断崖式下降的佐证

当无法测量VOUT时，系统总电流是黄金判断标准：

状态	待机电流典型值	变化幅度
正常工作待机	4mA - 5mA	—
深度休眠	2μA - 3μA	下降99.95%

测量建议：
串联高精度万用表（μA档）于供电回路
休眠后电流降至个位数微安级即表明成功

四、关键注意事项

测量精度： 80mV变化需用分辨率≤1mV的仪表（推荐数字示波器），普通万用表可能无法分辨。
电压基准： VOUT初始值因批次可能存在±0.05V浮动，关注变化量（≈80mV）比绝对值更重要。
负载干扰：若VOUT为其他电路供电，休眠时负载变化可能影响电压，建议断开外围电路单独测芯片。
唤醒响应：退出休眠时电压恢复略有延迟（ms级），发送指令后需短暂等待再测量。
电流陷阱：测量μA级电流时，需确保无其他耗电元件（如LED、传感器），否则数据无效。

五、典型应用场景

电池供电设备：电子价签、智能门锁、温湿度记录仪
太阳能设备：户外语音提示器、农业监测终端
免维护设备：消防指示牌、应急逃生系统
结论：
广州唯创电子WT2003H语音芯片通过VOUT引脚约80mV的电压降及待机电流从mA级跌至μA级的双重硬件特征，为开发者提供了无需通信协议即可精准判断休眠状态的能力。在低功耗设计中，将此检测机制与自动休眠策略结合，可使设备续航能力提升数十倍，尤其适用于电池或能量收集供电的物联网语音终端。
