芯知识｜广州唯创电子WT2003H语音芯片PWM/DAC通道切换检测指南

2025-06-25 08:19:08

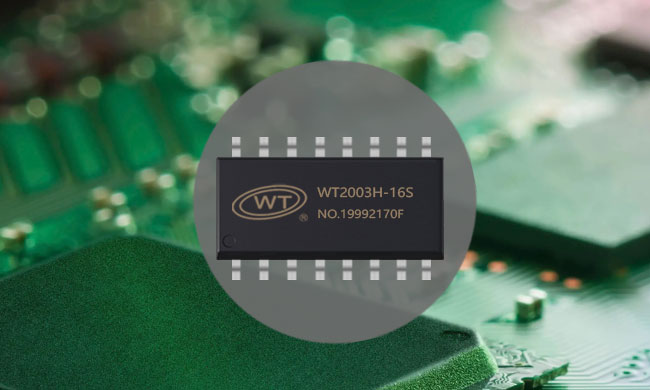

广州唯创电子WT2003H语音芯片因其高集成度与丰富接口（支持PWM、DAC、I2S输出）被广泛应用于语音播报设备。在实际开发中，可靠判断PWM与DAC输出通道的切换状态是硬件调试的关键环节。本文将重点介绍如何通过关键引脚波形直接判断切换是否成功。

一、通道切换的核心意义

PWM输出：直接驱动扬声器（SPK），节省外部功放成本，适合对音质要求不苛刻的场景。
DAC输出：提供高质量模拟音频信号，需外接功放电路，适用于追求高保真音质的设备。
灵活切换：允许同一设备根据应用需求（如音量大小、音质要求）动态选择最优输出方式。

二、硬件波形检测法：精准判断通道状态

WT2003H芯片的引脚电平变化是其工作状态最直接的反映。通过示波器或逻辑分析仪观测相关引脚，可无需依赖通信协议实时确认通道状态：
默认状态 (PWM输出生效)：
PWM (SPK) 引脚：输出电平稳定在 0V (低电平)。此时该引脚正输出PWM调制信号驱动扬声器。
DACL (DAC左声道输出) 引脚：输出电平同样稳定在 0V (低电平)。表明DAC模拟输出电路未激活。
成功切换到DAC输出：
PWM (SPK) 引脚：电平从0V跳变并稳定在 2V - 3V 之间的某个直流电压（具体值可能因芯片批次、供电略有微小差异）。这是PWM驱动器被关闭、引脚进入高阻态或内部上拉状态的明确标志。
DACL (DAC左声道输出) 引脚：电平从0V跳变并稳定在约1.2V（接近芯片内部DAC的典型中点电压/VREF）。此时该引脚开始输出模拟音频信号。示波器观察应能看到与播放音频对应的模拟波形。
判断依据总结：
切换成功 (-> DAC)： PWM脚电压 ≈ 2-3V 且 DACL脚电压 ≈ 1.2V。
仍处于PWM模式： PWM脚电压 ≈ 0V (有PWM波形) 且 DACL脚电压 ≈ 0V。
切换异常：若发送切换指令后，PWM脚未升至2-3V或DACL脚未升至1.2V，则表明切换失败或指令未正确执行。

三、软件辅助验证（UART模式推荐）

若使用UART与WT2003H通信，可通过其命令应答机制进行二次验证：
向芯片发送切换通道的控制指令。
芯片收到有效指令后，会通过UART TX引脚返回一个确认执行成功的状态码（如 0x41 等，具体以手册为准）。
接收到成功状态码，结合硬件引脚的预期电压变化，可几乎100%确认切换操作已被正确执行。

四、注意事项

电压基准：测量时确保示波器接地良好，以芯片的GND为参考点。
稳定状态：测量电压应在发送切换指令后稍作延迟（如100ms），待输出稳定后进行。
负载影响： DACL脚的1.2V是空载或轻载下的典型值，连接过重负载可能导致电压轻微下降。
结论： 通过监测WT2003H的 PWM (SPK) 引脚电压（0V 或 2-3V）和 DACL 引脚电压（0V 或 1.2V），开发者可直观、可靠地判断PWM与DAC输出通道的切换状态。结合UART的成功返回码，能实现软硬件双重验证，极大提升开发调试效率与系统可靠性。
