芯知识｜广州唯创电子语音芯片DAC输出声音小的问题分析与解决方法

2025-06-17 09:15:31

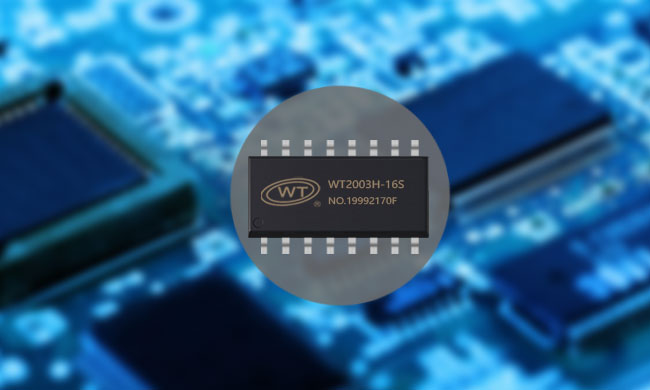

广州唯创电子的语音芯片（如WT2003H系列、WTV系列等）在DAC输出模式下出现声音过小的问题，是嵌入式音频设计中的常见挑战。本文将系统性分析原因并提供可操作的解决方案，帮助工程师快速定位问题并优化系统性能。

一、核心原因分析

芯片音量等级设置不当

唯创语音芯片（如WTN6系列）的音量通常通过软件指令或硬件引脚配置分级调节。若未将音量设置为最大等级（如WTN6支持32级音量，最高级为31），输出信号幅度可能被限制在较低水平。

喇叭与功放参数不匹配

喇叭阻抗不匹配：唯创芯片DAC输出通常需外接功放驱动喇叭。若喇叭阻抗（如4Ω、8Ω）超出功放驱动范围（如A7013功放），会导致输出功率不足。例如，8Ω喇叭需更高电压驱动，而4Ω喇叭需更大电流。
功放驱动能力不足：如直推0.5W喇叭的芯片（KT142C）外接3W喇叭时，需外置功放（如HAA2018）。

供电电压不足

功放芯片的输出功率与供电电压正相关：
3.3V供电：驱动8Ω喇叭时功率显著降低，易因电流不足导致电压跌落复位。
5V供电：如HT81696功放在5V时输出10W，而8.4V（双锂电）时可输出30W。
异常压降：大信号时若电源纹波过大，可能触发欠压保护导致失真。

功放增益配置错误

功放芯片的放大倍数（增益）由外部电阻调节（如A7013的反馈电阻）。增益过低时，即便DAC输出正常，功放也无法有效放大信号。
直流分量干扰信号检测
唯创芯片DAC输出常含直流偏置电压（如1.1V）。若耦合电容（如2μF）容值过小，无法滤除直流分量，会导致功放误判输入为高电平而抑制交流信号。

二、针对性解决方案

1. 优化音量与信号链配置

调至最高音量：通过串口指令（如WT2003H的波特率9600 TTL）设置音量等级为最大值。
启用淡入淡出：在程序中加入30ms以上淡入淡出时间，减小电平突变，避免POP声掩盖有效信号。

2. 重新匹配喇叭与功放

低阻喇叭优先：选用4Ω喇叭替代8Ω，可提升输出电流兼容性。
外置高驱动功放：
小功率场景：选用唯创推荐功放如WT4890、WT85711（支持差分输入，抑制直流干扰）。
大功率场景：采用HT81696（双锂电30W×2）或HT3163（40W单声道），并搭配升压芯片（如HT7182）。

3. 提升供电电压与稳定性

升压供电：对3.7V锂电系统，使用升压芯片（如HT7182）将电压升至12V以上，HT81696在16V时可达30W输出。
强化滤波：功放电源端增加RC滤波（如100Ω电阻+10μF电容），抑制高频噪声导致的底噪。

4. 调整功放增益与抗直流设计

修改增益电阻：根据功放数据手册调整反馈电阻（如A7013的Rf/Ri比值），建议增益≥20dB1。
直流阻断优化：
增大耦合电容至4.7–10μF，加速直流分量滤除。
在耦合电容后添加下拉电阻（如470kΩ），释放电容残余电荷。

5. 替换高兼容性功放芯片

若上述无效，直接更换为直流容忍度高的功放：
推荐MAX98302（用户验证成功替代A7013）。
或选用差分输入功放如WT9110，抑制共模干扰。

三、实战调试流程

示波器检测DAC输出：确认波形是否含1.1V左右直流偏置及交流信号幅度（正常≥100mV）。
分级测量：
测功放输入脚，验证耦合电容后信号是否纯净；
测功放输出脚，判断是否达到标称功率。
电源监测：播放时跟踪供电电压，避免大动态负载导致跌落。
注：唯创WTN6系列支持PWM/DAC双模式，若DAC问题无法解决，可切换PWM输出（牺牲少量音质换取驱动简易性）。

四、典型案例参考

某充电桩项目使用WTN6040-8S的DAC输出至A7013功放时无声。最终解决方案：
① 将耦合电容从2μF增至10μF；
② 功放替换为MAX98302；
③ 供电升压至5V。
改进后音量提升300%，且无底噪。

总结

解决唯创语音芯片DAC输出声音小的核心在于信号链逐级排查：先确认软件配置，再优化硬件匹配（喇叭/功放），最后解决电源与增益问题。对于顽固性直流干扰，更换高兼容性功放是最直接方案。唯创芯片的灵活性（如PWM/DAC切换、淡入淡出调节）为工程师提供了多路径优化空间。
