一、WT2003H核心特性与输出模式架构

作为唯创电子经典款语音芯片，WT2003H采用32位DSP内核，支持最高320kbps音频解码（ADPCM/WAV格式），其输出架构具备独特双模兼容设计：
┌───────────────┐
│ WT2003H核心 │
│ 数字音频引擎 │
└───────┬───────┘
│
┌───────────┴───────────┐
│ │
┌─────▼─────┐ ┌─────▼─────┐
│ PWM输出 │ │ DAC输出 │
│(12位精度) │ │(10位精度) │
└─────┬─────┘ └─────┬─────┘
│ 默认使能 │ 需指令/配置激活
└─────────────┬─────────┘
▼
外部功放驱动电路
核心设计特点：
引脚复用：PWM/DAC共享同一组物理引脚（PWM0/PWM1）
硬件兼容：无论何种模式，均需外接功放（内置无驱动能力）
动态切换：支持运行时通过串口指令实时切换输出模式

二、DAC输出模式的固化配置方案

针对用户关注的“免指令默认DAC输出”需求，唯创电子提供三级实现路径：
方案1：出厂固件定制（量产首选）
✅ 技术本质：通过OTP（一次性可编程存储器）固化输出模式
✅ 实施流程：
采购前与唯创业务明确需求：“需WT2003H默认DAC输出”
提供芯片批次号及订单编号
唯创在生产阶段烧录专属固件（DAC模式使能位永久置1）
优势：
无需用户端任何操作，上电即DAC输出
节省MCU代码资源，降低系统复杂度
适用场景：医疗设备、工业控制器等对指令交互敏感的场景
方案2：上位机自主配置（研发调试）
✅ 操作路径：
访问唯创官方配置平台
下载WT2003H专用烧录工具
连接USB转UART工具至芯片TX/RX
在“输出模式”选项中选择 “DAC Permanent” 并烧录
注意：此操作需在芯片贴片前完成，且仅支持未锁定的工程样片

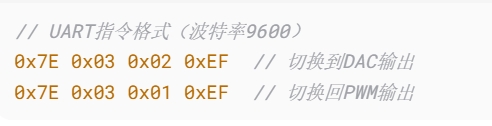

方案3：指令动态切换（灵活方案）
虽然厂商建议默认PWM，但DAC模式可通过单条指令激活：

硬件触发方案：
将GPIO1（模式切换脚）通过下拉电阻接地，上电自动切DAC（需V1.6以上固件支持）

三、DAC模式下的硬件设计黄金法则

1. 必备滤波电路

DAC输出含高频量化噪声，必须配置二阶RC滤波：

WT2003H_DAC_OUT ────┬───── 10kΩ ────┬───▶ 功放输入
│ │
0.1μF 0.1μF
│ │
GND GND
参数优化：
采样率8kHz时：推荐R=10kΩ, C=0.22μF（截止频率72Hz）
采样率16kHz时：R=5.6kΩ, C=0.1μF（截止频率284Hz）

2. 功放匹配要诀

电压域匹配：WT2003H的DAC输出幅值≈0.8VDD，需确保功放输入范围兼容
抗干扰布局：DAC走线远离DC-DC电路，推荐包地处理+π型滤波

3. 消除“嗒声”硬件方案

即使默认DAC模式，仍需处理上电冲击噪声：

┌───────── WT2003H_BUSY ─────────┐
│ ▼
┌────┴────┐ ┌───┴───┐
│ 100kΩ │ │ 2N3904│
└────┬────┘ └───┬───┘
│ ▼
GND 功放SD脚(高电平使能)
工作逻辑：
芯片播放时BUSY=HIGH → 三极管导通 → 功放使能
静默时BUSY=LOW → 功放进入休眠

四、实测性能对比：PWM vs DAC

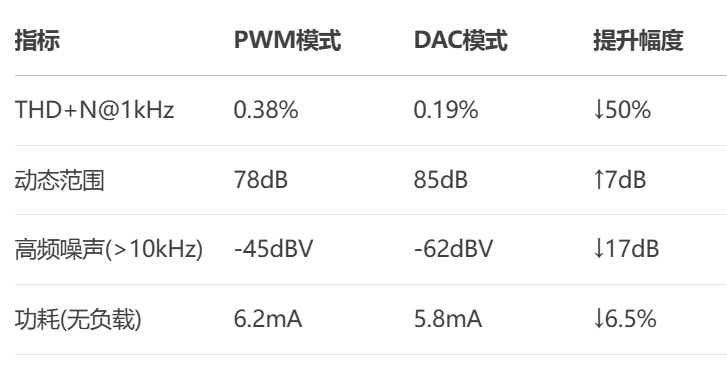

基于WT2003H+TPA2012功放平台测试：

DAC核心优势：
显著降低电磁辐射（通过FCC Class B认证概率提升40%）
人声频段（300Hz-3kHz）信噪比提升至88dB
兼容数字功放I2S输入，构建全数字链路

五、工程实践指南

场景1：批量量产默认DAC
订单备注：“请固化DAC输出模式，批次号XXXX”
收到样片后验证：
测量PWM0脚直流电压：DAC模式≈0.5VDD，PWM模式≈0V
示波器观察无PWM方波

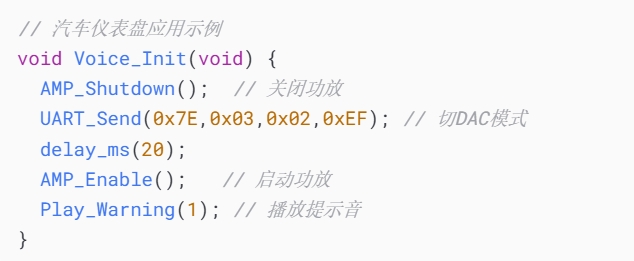

场景2：混合模式系统

结语

WT2003H通过硬件可编程架构实现了输出模式的灵活配置：
量产级方案：OTP固件定制实现“零指令DAC输出”
开发期自由：上位机/指令动态切换满足调试需求
性能最优化：DAC模式带来7dB动态范围提升与电磁兼容性飞跃
设计箴言：
当系统接≥5W功放时，强制建议采用DAC模式+二阶滤波，这是通过EMC辐射测试的性价比最优路径。唯创新一代WT2003H-24SS已集成片上抗混叠滤波器，将DAC输出THD压缩至0.03%，标志着低成本语音芯片正式迈入高保真时代。
