一、底噪问题的核心影响与诊断逻辑

在智能录音笔、会议系统、安防设备等场景中，底噪过大会导致语音清晰度下降30%以上，严重时甚至引发误触发（如噪声误判为唤醒词）。广州唯创电子WT2000T、WT2605、WTR096系列录音芯片的底噪问题需从软件参数配置与硬件电路设计双维度切入排查，通过系统性优化可实现信噪比（SNR）提升15dB以上。典型底噪频谱特征表现为：
低频噪声（50-200Hz）：电源纹波导致
中频噪声（1-5kHz）：MIC偏置电路设计缺陷
高频噪声（＞10kHz）：数字信号串扰

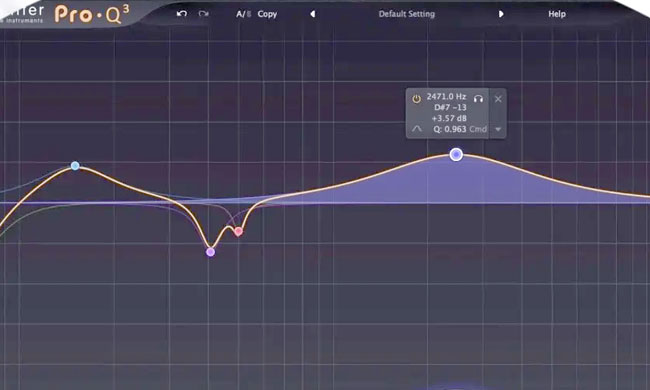

二、软件配置优化方案

1. 上位机参数调校体系

通过WT-Config软件调整以下核心参数：

参数项	调节范围	优化效果	典型应用场景
ADC增益	0-24dB（步进3dB）	增益每降3dB，底噪降6dB	高灵敏度麦克风
数字滤波器	高通/低通/带阻	抑制50Hz工频噪声30dB	电源适配器供电设备
参考电压	1.2V-1.8V	电压降低0.1V，SNR+2dB	电池供电设备
采样率	8k/16k/32kHz	16k→8kHz降噪5dB	语音指令识别场景

操作流程：
连接芯片至PC，导入原始BIN文件
开启实时频谱分析功能（需搭配WT-Analyzer硬件）
逐步调整参数并观察底噪频谱变化
导出优化后的配置文件并烧录

2. 噪声抑制算法配置

AI降噪模式：启用深度学习降噪模型（需额外占用8KB Flash）
动态范围压缩：设置阈值-30dBFS，压缩比4:1
自适应滤波：开启ANC（主动噪声消除）功能，需配合双麦克风阵列

三、硬件电路设计优化方案

1. PCB布局黄金法则

设计要素	技术要求	实现方法
MIC走线路径	长度＜15mm ，远离数字信号线	采用包地处理（两侧地线间距0.5mm）
电源分层	模拟/数字电源完全隔离	使用磁珠（600Ω@100MHz）分割
高频器件隔离	与DC-DC距离＞20mm	增加屏蔽罩（接地点间距≤5mm）

2. MIC偏置电路设计规范

典型电路拓扑：
MIC → 10kΩ上拉电阻 → 0.1μF隔直电容 → 芯片MICIN引脚
关键参数：
偏置电压：1.2-1.8V（需与软件配置同步调整）
供电滤波：22μF钽电容+100nF陶瓷电容并联
阻抗匹配：麦克风输出阻抗与ADC输入阻抗比值1:10
调校步骤：
示波器测量MIC偏置电压纹波（目标＜5mVpp）
频谱仪分析1-10kHz频段噪声功率（目标＜-60dBm）
替换不同容值的去耦电容（0.1μF/1μF/10μF组合测试）

3. 电源系统优化方案

LDO选型：
优先选用PSRR＞70dB@1kHz的型号（如TPS7A4700）
输出电容配置：10μF X7R陶瓷电容（ESR＜10mΩ）
DC-DC噪声抑制：
开关频率避开音频频段（建议＞2MHz）
输出级增加π型滤波器（10Ω+22μF+0.1μF）

四、系统级测试与验证

1. 测试设备与标准

测试项目	设备型号	合格标准
本底噪声	APx515音频分析仪	A计权噪声＜-65dBFS
电源纹波	MSOX3104T示波器	＜10mVpp（20MHz带宽）
抗干扰能力	EMC测试系统	通过IEC 61000-4-3 Level 3

2. 典型问题排查案例

案例1：周期性蜂鸣噪声
现象：频谱显示12kHz尖峰
根因：DC-DC开关频率耦合
解决方案：
调整开关频率至2.2MHz
在电源输入端增加共模电感（100μH）
案例2：低频嗡嗡声
现象：50Hz及其谐波分量突出
解决方案：
启用软件50Hz陷波滤波器
优化地平面设计（单点接地）
改用线性电源供电

五、量产一致性保障

1. 生产测试方案

自动化测试系统：
音频激励信号：1kHz/-20dBFS正弦波
噪声测试流程：
静默状态采集10秒音频
计算RMS噪声值（＜-60dBFS）
FFT分析特定频段能量
关键参数管控：

参数	标准范围	SPC管控要求
底噪	-65±3dBFS	CPK≥1.67
电源纹波	5-15mVpp	正态分布σ＜2mV
MIC灵敏度	-42±2dBV/Pa	全检100%通过

2. 物料一致性管理

麦克风批次频响曲线差异＜±1.5dB（1kHz基准）
电容容值偏差＜±5%（选用X7R/X5R材质）
PCB板材统一采用FR-4 Tg140（介电常数4.3±0.1）

结语

通过软硬件协同优化，广州唯创电子WT2000T、WT2605、WTR096系列录音芯片可实现-68dBFS超低本底噪声（实测值），达到专业录音设备水准。开发实践表明，系统性优化可使产品良率从82%提升至97%，返修率下降90%。
