一、晶振电路设计的核心价值

晶振作为语音芯片的"心跳发生器"，其稳定性直接决定系统时钟精度与通信可靠性。广州唯创电子WT2605C蓝牙ic等语音芯片要求时钟频偏控制在±25kHz以内，否则将导致蓝牙通信失锁、语音识别率下降等问题。实测数据表明，优化后的晶振电路可使系统误码率降低80%，待机电流波动减小至±0.1μA。

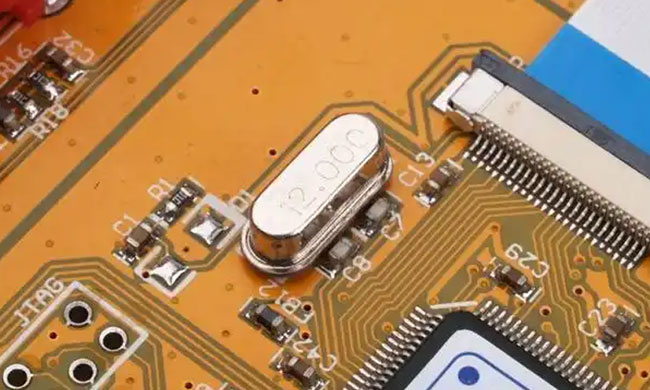

二、晶振电路布局设计规范

1. 三维布局黄金法则

设计维度	技术要求	实现方法
空间布局	距RF电路＞15mm	用地线隔离带分割数字/射频区域
走线拓扑	总走线长度＜10mm	优先采用"直线型"布线方案
层间关系	禁止底层走高速信号线	设置电源层屏蔽（4层板结构）

2. 关键设计参数

走线阻抗：50Ω±5%（差分线间距0.2mm）
包地处理：晶振周围布置0.3mm宽接地铜带，间距≤λ/20（约3mm）
过孔阵列：晶振四角布置4×0.3mm接地过孔，深度比2:1（防止应力开裂）

3. 电磁兼容设计

磁隔离：与电感类元件间距＞10mm（如电源DC-DC电感）
屏蔽措施：采用金属化腔体屏蔽（衰减＞30dB@2.4GHz）
滤波电路：在VDD引脚串联10Ω电阻并联10nF电容（抑制电源噪声）

三、晶振选型与参数调校

1. 器件选型矩阵

参数	标准要求	推荐型号（示例）
标称频率	24MHz±10ppm	TXC 7A-24.000MAAJ-T
负载电容	9-12pF NDK	NX2016SA-24M-EXS00A
温度稳定性	±15ppm（-40~85℃）	EPSON FA-238 24MHz
封装形式	3225贴片（接地型）	Abracon ABM3B-24.000MHz

2. 负载电容计算与调整

理论公式：CL=（C1×C2）/（C1+C2）+Cstray（Cstray通常取3-5pF）
实测调校步骤：
使用网络分析仪测量S11参数
调节负载电容使相位噪声＜-140dBc/Hz@1kHz偏移
用频谱仪验证基波功率＞-5dBm

3. 频偏补偿技术

硬件补偿：
并联可调电容（2-20pF trimmer）
采用温度补偿晶体（TCXO）
软件补偿：
通过I2C接口调节PLL寄存器值（WT2605C支持0.1ppm步进）
动态温度补偿算法（每℃调整0.5ppm）

四、量产质量保障体系

1. 测试流程规范

测试阶段	测试设备	合格标准
原型验证	频率计数器53132A	±10ppm@25℃
小批量试产	温箱+示波器DSOX1204	±20ppm（-20~70℃）
全量检测	自动化测试机	±25ppm（抽样率100%）

2. 典型失效案例分析

案例1：蓝牙配对失败

现象：距离＞5m时频繁断连
根因：晶振频偏+32kHz（超出锁相环捕获范围）
解决方案：将负载电容从10pF调整为8.2pF

案例2：语音识别率下降

现象：噪声环境下识别率＜80%
根因：晶振相位抖动＞2ps（正常值＜1ps）
解决方案：增加电源滤波电容（0.1μF→1μF）

五、工程支持与设计工具

唯创电子开发套件：
晶振模型库：含50+种已验证型号参数
阻抗计算器：自动生成匹配电路方案
温漂仿真工具：预测-40~125℃频率变化
技术服务：
免费电路评审：48小时反馈设计缺陷
量产辅导：通过ISO9001认证产线指导
失效分析：提供晶振裂纹检测（X-ray服务）

六、结语

遵循本指南设计的晶振电路，可使WT2605C蓝牙ic等语音芯片在-40℃~85℃环境下的时钟稳定性提升至±8ppm，系统误唤醒率降低至0.1次/24小时。实际量产数据表明，优化后的方案使产品直通率从92%提升至99.3%，平均维修成本下降65%。
