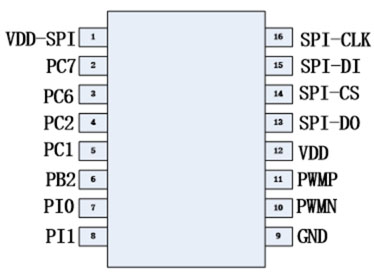

管脚定义

△ 实际管脚分布图请参考说明书，此处为示意位置

序号	引脚名称	描述
1	VDD-SPI	FLASH电源脚 (2.4V-3.6V)
2	PC7	两线 DATA 输入脚
3	PC6	连接 SPI-FLASH 数据输出脚 (MOSI, FLASH 为从机)
4	PC2	连接 SPI-FLASH 数据输入脚 (MISO, FLASH 为从机)
5	PC1	SPI-FLASH 时钟脚 (CLK)
6	PB2	一线 DATA 数据输入脚/二线 CLK 时钟脚
7	PI0	BUSY 脚，语音播放忙信号输出
8	PI1	SPI-FLASH 片选脚 (CS)
9	GND	地线脚
10	PWMM	PWM 输出脚
11	PWMP	PWM/DAC 输出脚
12	VDD	电源正极 (2.4V-3.6V)
13	SPI-DO	连接 PC2 脚
14	SPI-CS	连接 PI1 脚
15	SPI-DI	连接 PC6 脚
16	SPI-CLK	连接 PC1 脚

※ BUSY脚：播放时为低电平，空闲时为高电平。一线通讯使用PB2，两线通讯使用PB2（CLK）和PC7（DATA）。

芯片支持一线/两线串口，并提供PWM直推喇叭、PWM+功放、DAC+功放三种典型输出方式。以下为各模式电路要点：

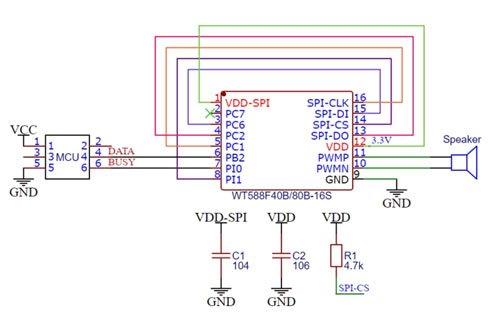

• 一线/两线串口 PWM 直推喇叭： 芯片PWMM和PWMP直接连接8Ω/0.5W喇叭，VDD和VDD-SPI加0.1μF+10μF滤波电容，回路＜1cm。BUSY可用于播放状态指示。
•

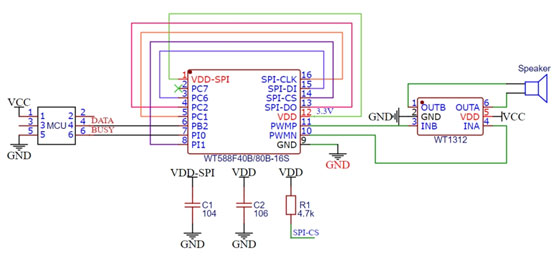

• 一线/两线串口 PWM + 功放输出： 在PWM输出后外接WT1312等D类功放，可驱动更大功率喇叭（如4Ω/2.5W）。
•

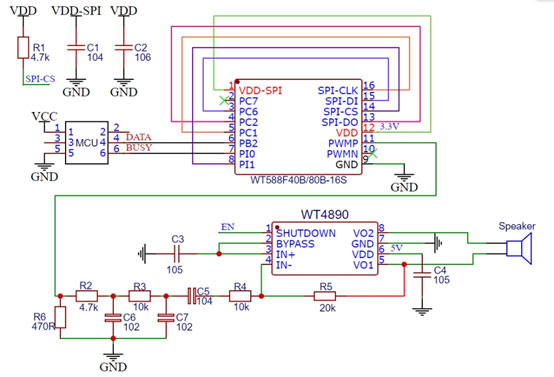

• 一线/两线串口 DAC + 功放输出： PWMP脚输出DAC音频，需外接RC滤波（R1,R2,C6,C7）后送入AB类功放（如WT4890），可调节功放增益。BUSY可控制功放使能，避免POP声。
•

详细原理图请参考《WT588FxxB-16S应用电路图》，或联系我司FAE获取。
