WT2003HX语音芯片存储方案怎么搭？内置Flash/外扩Flash/TF卡/U盘选型全攻略

导语： WT2003HX提供了四种存储方案：片内Flash、外扩SPI-Flash、TF卡、U盘。有的内置仅180KB，有的外扩可达32G，差距高达18万倍。你的产品到底该怎么配？这篇文章帮你理清楚。

一、为什么WT2003HX需要多种存储方案？

不同的产品对音频存储的需求差异极大：

一个智能门锁可能只需要几秒钟的语音提示

一台自动售货机可能需要几分钟的语音导航

一款高端音乐播放器可能需要数千首高音质歌曲

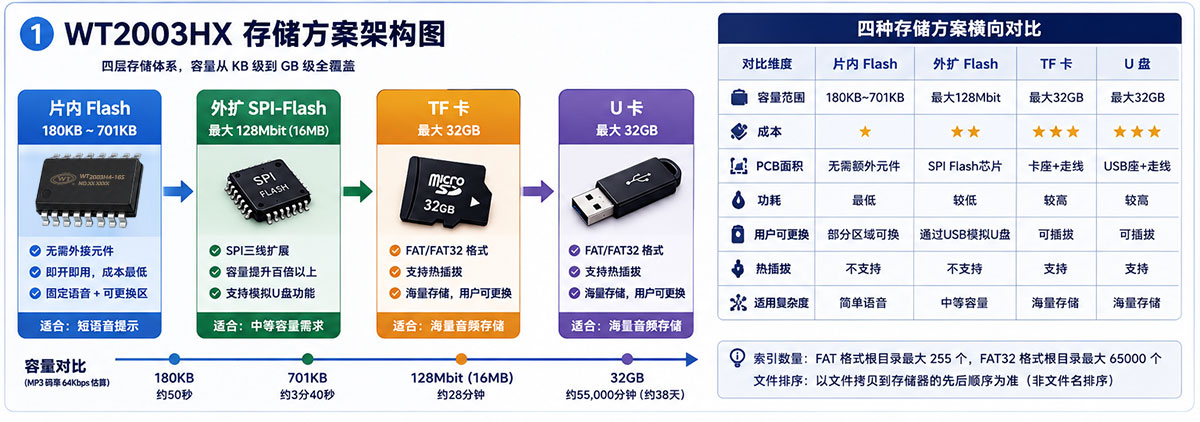

同一种存储方案不可能同时满足所有这些需求。因此，WT2003HX系列设计了四层存储体系：

片内Flash → 外扩SPI-Flash → TF卡 → U盘

从几十KB到几十GB，覆盖从极简语音到海量音频的全部场景。

二、片内Flash：180KB~701KB，即开即用

2.1 规格详解

WT2003HX系列部分型号内置了虚拟盘符存储空间，具体容量因芯片型号而异：

2.2 适用场景

片内Flash的优势在于无需外接任何存储器，芯片上电即可用，最省空间、最省成本。适合：

短语音提示（门铃、报警器、家电）

固定语音内容（无需用户更换）

PCB空间极度受限的产品

对BOM成本敏感的大批量产品

2.3 两种语音区域

片内Flash又分为两个区域：

这种“固定+可更换”的双区设计兼顾了核心语音的保密性和内容更新的灵活性。

三、外扩SPI-Flash：最大128Mbit，经济之选

3.1 规格详解

当片内Flash容量不够用时，WT2003HX支持外挂SPI-Flash作为扩展存储：

以128Mbit外挂Flash为例，存储时长估算：

3.2 适用场景

外扩SPI-Flash是性价比最高的扩展方案，适合：

需要存储多段语音或背景音乐的产品

希望保持低功耗（相比TF卡/U盘更省电）

不需要用户频繁更换音频内容

PCB空间有限但片内Flash确实不够用

3.3 重要提醒：Flash品牌推荐

官方特别提示： 语音芯片外挂Flash，建议使用“唯创”出品的Flash。其他品牌Flash因电气特性、时序参数、读写机制差异，可能导致播放过程中出现杂音、爆音、无法播放等异常。根源在于不同品牌Flash的数据读取稳定性不同。

如确需使用其他品牌Flash，建议先进行充分验证测试。

四、TF卡与U盘：最大32G，海量存储

4.1 规格详解

对于需要存储大量音频的场景，WT2003HX支持TF卡和U盘扩展：

4.2 适用场景

TF卡和U盘适合对容量有极致需求的场景：

音乐播放器（海量歌曲库）

教育/学习设备（多语言多课程音频）

公共场所语音广播系统

需要用户自行更换音频内容的场景

五、四种方案横向对比

容量对比直观图

片内Flash 180KB  ████

片内Flash 701KB  ████████████████

外扩Flash 128Mbit ████████████████████████████████████

TF卡 32GB         ████████████████████████████████████████████████████████████████████████████████

六、功能代码A01与A02：存储能力的“开关”

WT2003HX系列提供两种功能代码版本，直接决定了哪些存储方案可用：

选型建议：

只需片内Flash播放短语音 → A02，更精简、成本更低

需要外扩Flash/TF卡/U盘 → A01，功能完整

后期可能升级存储方案 → A01，预留扩展空间

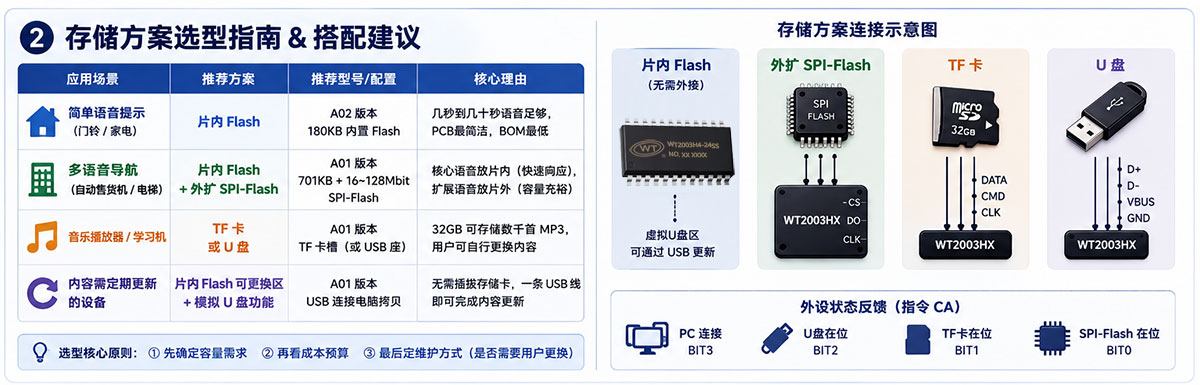

七、存储方案搭配实战指南

场景一：简单语音提示（门铃/家电）

推荐方案： 仅使用片内Flash

型号建议： A02版本 + 180KB片内Flash

理由： 几秒到几十秒的语音足够，无需外部元件，PCB最简洁、BOM最低

场景二：多语音导航（自动售货机/电梯）

推荐方案： 片内Flash + 外扩SPI-Flash

型号建议： A01版本 + 701KB片内Flash + 外挂16Mbit~128Mbit SPI-Flash

理由： 常用核心语音放片内（快速响应），扩展语音放片外（容量充裕）

场景三：音乐播放器/学习机

推荐方案： TF卡或U盘

型号建议： A01版本 + TF卡槽（或USB座）

理由： 32G容量可存储数千首MP3，用户可自行更换内容

场景四：内容需定期更新的设备

推荐方案： 片内Flash可更换区 + 模拟U盘功能

型号建议： A01版本，利用USB连接电脑直接拷入音频

理由： 无需插拔存储卡，一条USB线即可完成内容更新

八、存储相关的关键注意事项

8.1 索引数量限制

根目录下支持的最大音频数量取决于文件系统格式：

提示： FAT格式下可通过创建文件夹实现 255×255=65025255×255=65025 个音频索引。

8.2 文件拷贝排序规则

WT2003HX的音频索引排序以文件拷贝到存储介质的先后顺序为准，而非按文件名排序。批量生产时有以下两种拷贝方法：

方法一： 全选文件后Ctrl+C复制，再到目标盘符Ctrl+V粘贴，注意不要点击到任何文件破坏顺序

方法二： 在文件夹中左键点击第一个文件，再全选，右键“发送到”目标盘符

8.3 盘符格式要求

仅支持 FAT 或 FAT32 格式

NTFS等格式不被识别

如遇返码一直为02（无此文件），大概率是盘符格式错误

8.4 外设插拔主动反馈

WT2003HX具备外设检测功能。当TF卡或U盘插入/拔出时，芯片会主动返回状态码：

收← 7E 04 CA 07 D5 EF  // BIT0-Flash、BIT1-TF卡、BIT2-U盘均在位

返回值低4位含义：BIT3-PC连接，BIT2-U盘，BIT1-TF卡，BIT0-SPI-Flash。

九、总结

WT2003HX语音芯片的存储方案设计层次分明、灵活度高：

选存储方案本质上是容量、成本、PCB面积、功耗、可维护性之间的权衡。理清产品对音频存储的真实需求，再对照上面的方案矩阵，就能轻松做出最合适的搭配决策。
