WT2003HX MP3解码语音芯片UART串口怎么控制？串口指令集与通信协议详解

2026-07-27 08:12:10

导语： 想让WT2003HX语音芯片按你的指令播放音乐、调节音量、切换曲目？一切都得通过UART串口来“发号施令”。但7E EF帧格式怎么组？累加和校验怎么算？50多条指令分别怎么用？这篇文章把串口通信控制讲透。


一、为什么UART串口是WT2003HX的控制核心？

WT2003HX系列语音芯片虽然功能强大——支持MP3/WAV解码、采样率8K~44.1K、码率8~320kbps，还支持Flash/TF卡/U盘多存储介质——但所有这些能力的调用，都需要通过UART异步串口通信来完成。

简单说：串口就是操控这颗芯片的“遥控器” 。

通过芯片内置的UART串口即可实现指令控制，默认以9600波特率进行通信，接口电平兼容3.3V TTL，与主流MCU可直接对接。只需两根线（TXD和RXD）加一根地线，主控MCU就能让WT2003HX执行播放、暂停、切歌、调音量、查状态等所有操作。

二、通信协议：搞懂帧格式，才能发对指令

2.1 串口参数设置

使用串口调试助手或主控MCU的UART外设时，需正确配置以下参数：

参数	设置
波特率	9600（默认，可切换）
数据位	8位
起始位	1位
停止位	1位
奇偶校验	无
电平	3.3V TTL

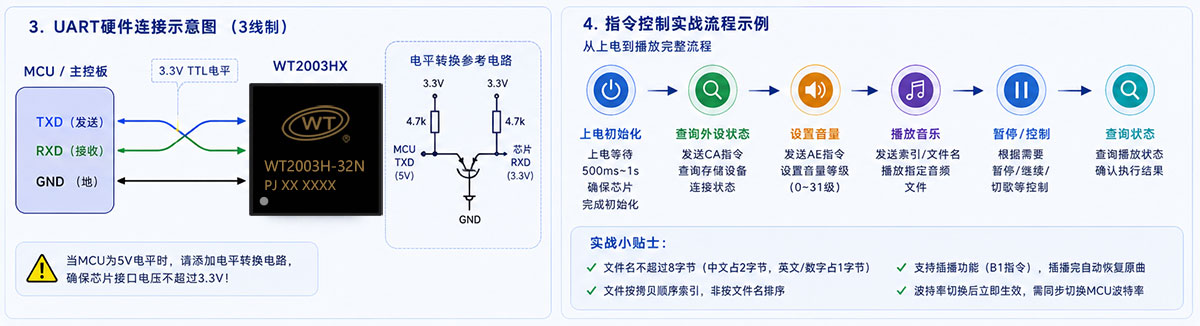

特别注意： 当主控MCU电平为5V时，需增加电平转换电路，确保通信高电平不超过3.3V，否则可能损坏芯片或导致通信异常。

2.2 指令帧格式（核心重点）

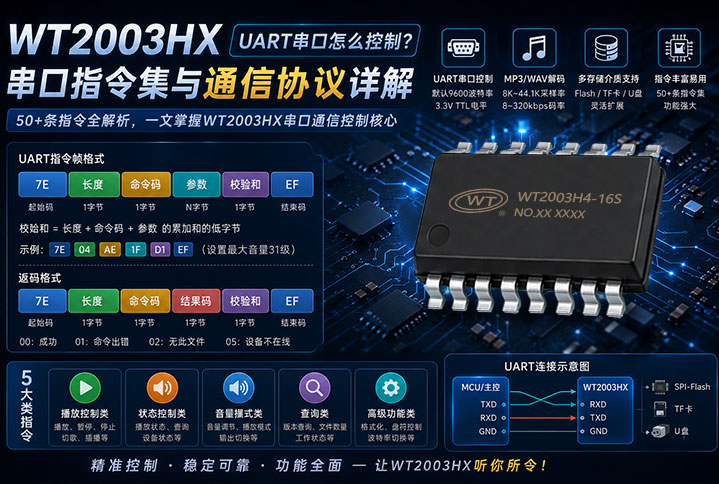

WT2003HX的所有串口指令遵循统一的帧格式：

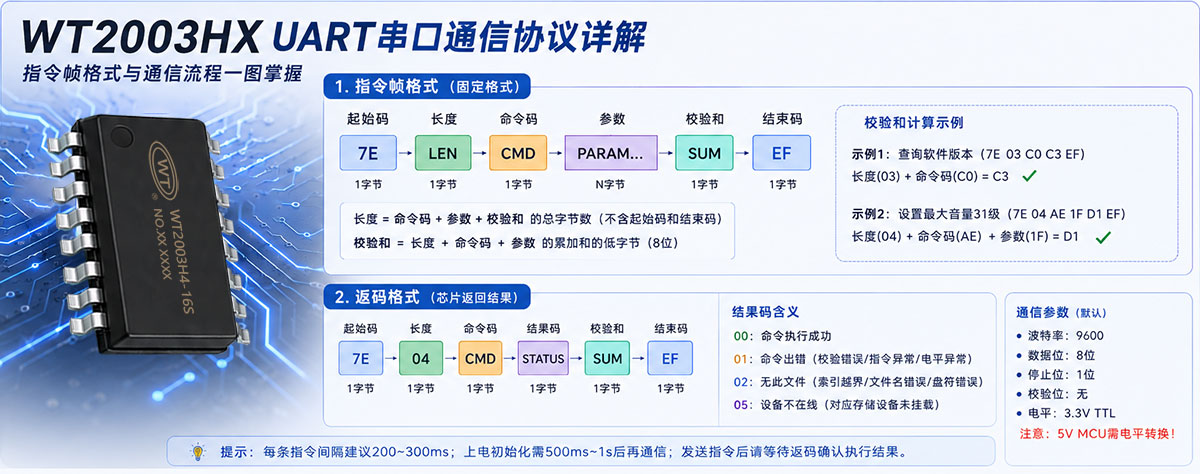

起始码	长度	命令码	参数	累加和校验	结束码
7E	见下文	见下文	见下文	见下文	EF

逐字段解析：

起始码（1字节） ：固定为0x7E，标志一帧指令的开始

长度（1字节） ：从“命令码”到“校验和”的总字节数（即：长度 + 命令码 + 参数 + 校验和的字节数量）

命令码（1字节） ：具体操作指令，如播放、暂停、音量等

参数（N字节） ：命令附带的参数，不同指令参数长度和含义不同

累加和校验（1字节） ：长度 + 命令码 + 参数的累加和的低字节

结束码（1字节） ：固定为0xEF，标志一帧指令的结束

2.3 累加和校验计算示例

以“查询当前软件版本”指令7E 03 C0 C3 EF为例：

长度：0x03

命令码：0xC0

参数：无

校验和 = (0x03 + 0xC0) 的低字节 = 0xC3

再以“设置最大音量31级”指令7E 04 AE 1F D1 EF为例：

长度：0x04

命令码：0xAE

参数：0x1F

校验和 = (0x04 + 0xAE + 0x1F) 的低字节 = 0xD1

避坑提示： 校验和计算错误是最常见的通信失败原因。发送指令前务必核对校验值。


2.4 返码格式

执行完每条写命令后，芯片会按照相同帧格式返回结果码：

起始码	长度	命令码	结果码	校验和	结束码
7E	04	XX	XX	XX	EF

结果码含义：

返回值	含义
00	命令执行成功
01	命令出错（校验错误/指令异常/电平异常）
02	无此文件（索引越界/文件名错误/盘符格式错误）
05	设备不在线（对应存储设备未挂载）

三、指令集全景：5大类50+条指令全解析

3.1 播放控制类指令

这类指令是最常用的，负责指定播放哪首歌、从哪个存储介质播放。

指令	功能	参数说明	适用存储
95	片内Flash文件包索引播放	5字节包名 + 2字节索引	片内Flash
92	片内Flash文件包文件名播放	5字节包名 + 文件名（≤8字节）	片内Flash
94	片外Flash文件包索引播放	5字节包名 + 2字节索引	片外Flash
91	片外Flash文件包文件名播放	5字节包名 + 文件名（≤8字节）	片外Flash
93	TF卡文件包索引播放	5字节包名 + 2字节索引	TF卡
90	TF卡文件包文件名播放	5字节包名 + 文件名（≤8字节）	TF卡
9D	片内Flash根目录索引播放	2字节索引	片内Flash
9E	片内Flash根目录文件名播放	文件名（≤8字节）	片内Flash
9F	内置固定语音索引播放	2字节索引	内置固定语音区
A0	片外Flash根目录索引播放	2字节索引	片外Flash
A2	TF卡根目录索引播放	2字节索引	TF卡
A3	TF卡根目录文件名播放	文件名（≤8字节）	TF卡
A6	U盘根目录索引播放	2字节索引	U盘
A7	U盘根目录文件名播放	文件名（≤8字节）	U盘

指令示例：

播放片内Flash根目录第1首：→ 7E 05 9D 00 01 A3 EF← 7E 04 9D 00 A1 EF

3.2 播放状态控制类指令

指令	功能	参数	说明
AA	播放/暂停	无	播放状态发→暂停，暂停状态发→继续
AB	停止	无	彻底停止当前播放
AC	下一曲	无	切换到当前目录下一首
AD	上一曲	无	切换到当前目录上一首
B1	插播	介质+索引	在当前播放中插入指定曲目，播完后自动恢复

插播指令详解：
B1指令是WT2003HX的一个亮点功能——正在播放一首歌时，可以通过插播指令强行插入另一首，插播结束后自动恢复原曲目播放。

插播Flash中第3首：→ 7E 06 B1 00 00 03 BA EF← 7E 04 B1 00 B5 EF

3.3 音量与模式控制类指令

指令	功能	参数	说明
AE	音量控制	0~31（0静音，31最大）	具有掉电记忆
AF	播放模式	00单曲不循环/01单曲循环/02全部循环/03随机	无掉电记忆
B6	音频输出切换	00 SPK输出 / 01 DAC输出	具有掉电记忆
B8	进入低功耗	00深度休眠 / 01原地休眠	任意指令可唤醒

音量调节示例：

设置音量为15级（共0~31级）：→ 7E 04 AE 0F C1 EF← 7E 04 AE 00 B2 EF

3.4 查询类指令

WT2003HX提供了丰富的查询指令，方便主控MCU获取芯片当前状态：

指令	功能	返回内容
C0	查询软件版本	版本号字符串（如WTS240514-72-A01V3.00）
C1	查询当前音量	0~31级
C2	查询工作状态	01播放 / 02停止 / 03暂停
C3	查询片外Flash文件总数	音频文件数量
C4	查询片内Flash音频数量	音频文件数量
C5	查询TF卡文件总数	音频文件数量
C7	查询U盘文件总数	音频文件数量
C9	查询当前播放地址	当前播放的索引位置
CA	查询外设连接状态	各存储设备在位状态
CB	查询当前播放歌曲名	文件名（ASCII码返回）

查询外设状态示例：

→ 7E 03 CA CD EF← 7E 04 CA 05 D3 EF // 05表示：有Flash+有U盘

返回值低4位的含义：BIT3-PC连接，BIT2-U盘，BIT1-TF卡，BIT0-SPI-Flash。1=存在，0=不存在。

3.5 高级功能类指令

指令	功能	说明
DF	片外Flash格式化	执行时间约10秒（128Mbit）
9C	屏蔽/打开盘符	控制电脑端是否显示虚拟盘符
FB	波特率切换	支持4800~921600，无掉电记忆

波特率切换示例：

切换到115200：→ 7E 06 FB 00 01 C2 00 EF（切换后芯片立即生效，主控需同步调整波特率）

重要提醒： 切换波特率后，芯片会立即以新波特率通信。发送完FB指令约100ms内，主控MCU需同步切换波特率，否则后续通信将全部失败。

四、重要注意事项

4.1 发码间隔要求

每条指令之间的时间间隔建议 200~300ms

上电初始化需 500ms~1s 后才能正常通信

建议通过检测返码来确认指令执行完成后再发下一条

4.2 文件名规则

文件名（不含后缀）不超过8个字节

中文占2个字节，数字和英文占1个字节

文件名需转ASCII码（英文/数字）或GBK码（中文）发送

超过8字节会导致索引命令出错，无法播放

4.3 文件排序规则

WT2003HX的音频索引排序以文件拷入存储器的先后顺序为准，而非按文件名排序。批量生产时需特别注意拷贝顺序。

4.4 波特率切换注意

波特率切换指令无掉电记忆，芯片重新上电后恢复默认9600。初次设置时，需确保主控收到7E 04 FB 00 FF EF返码后再切换波特率。


五、实战示例：完整控制流程

以下是一个完整的WT2003HX控制流程示例：

Step 1：上电等待1s，确保芯片初始化完成

Step 2：查询外设连接状态发→ 7E 03 CA CD EF收← 7E 04 CA 07 D5 EF // Flash+TF卡+U盘都在线

Step 3：设置音量为20级发→ 7E 04 AE 14 C6 EF收← 7E 04 AE 00 B2 EF

Step 4：播放TF卡根目录第5首发→ 7E 05 A2 00 05 AC EF收← 7E 04 A2 00 A6 EF

Step 5：查询播放状态（确认是否在播放）发→ 7E 03 C2 C5 EF收← 7E 04 C2 01 C7 EF // 01=播放中

Step 6：需要时暂停播放发→ 7E 03 AA AD EF收← 7E 04 AA 00 AE EF

六、总结

WT2003HX的UART串口指令集设计清晰、功能全面，掌握以下几点就能轻松上手：

记住帧格式：7E + 长度 + 命令码 + 参数 + 校验和 + EF

算对校验和：长度+命令码+参数累加取低字节

读透返码：00成功/01出错/02无文件/05设备离线

留意细节：200ms间隔、8字节文件名、文件按拷贝顺序索引

无论你的产品需要简单的语音播报还是复杂的音乐播放控制，50+条串口指令都能帮你精准操控WT2003HX的每一个功能。掌握这套指令集，就掌握了这颗芯片的“全部秘密”。
