语音芯片的开发看似简单，但在实际应用中，无数工程师和产品经理都曾栽过跟头。明明规格书上写得清清楚楚，产品做出来却杂音不断、声音微弱，甚至到小批量试产阶段才发现问题，项目被迫延期。作为一个在语音芯片领域深耕多年的团队——广州唯创电子，我们见过太多类似的翻车案例。今天，就来系统盘点那些最常见的语音芯片设计错误，帮你避开那些工程师最容易忽视的“坑”。

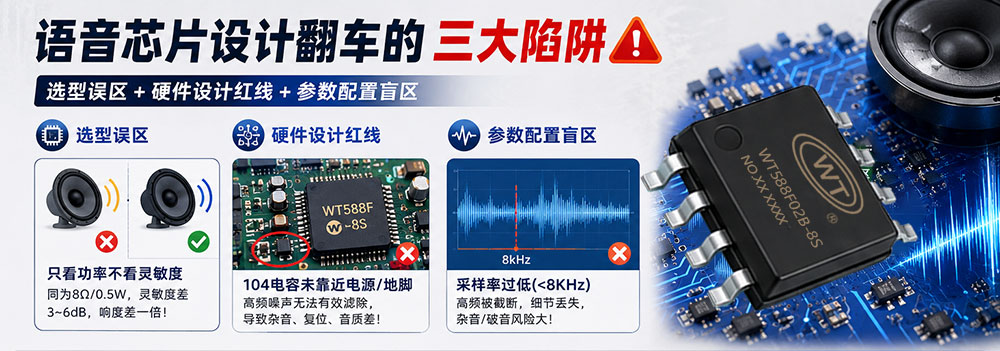

一、选型误区：踩中就是大坑

1.1 只看“能不能响”，忽略功率和喇叭匹配

很多工程师在选型时，习惯性地看芯片标称功率0.5W，就找个0.5W的喇叭怼上去。结果到了嘈杂环境中，声音小得像蚊子叫，怎么调都提不起来。

问题的关键在于：核心症结在于：规格书上的参数匹配，并不等于实际应用中的效果合格。规格书上的功率参数，通常是在理想实验室条件下测得的最大理论值，而实际应用要复杂得多。喇叭灵敏度是一个常被忽略的指标——两个同样标称8Ω、0.5W的喇叭，灵敏度可能相差3至6个分贝，这意味着同样的驱动功率下，一个喇叭的响度可能是另一个的两倍。

此外，低阻抗喇叭是芯片的“隐形杀手”。唯创语音芯片的PWM输出驱动能力通常适配8Ω/0.5W喇叭，若使用4Ω喇叭或将喇叭并联，会导致芯片过载，严重时甚至引发LATCH-UP现象（芯片锁定），必须重新上电才能恢复。

1.2 功能过度选型，成本预算无故飙升

选型时功能“多多益善”，让项目成本失控。例如，在某智能门锁项目中，工程师盲目选择了支持多麦克风阵列的高端语音芯片，导致BOM成本增加15%。后来改用广州唯创电子的WT588F02B-8S方案，既满足了双麦降噪需求，又将PCB尺寸缩小至25×15mm。事实上，唯创的WT语音芯片内置DSP高速音频处理器和13Bit/DA转换器，支持MP3/WAV/WMA格式，采样率覆盖6K至22KHz，PWM输出可直接驱动0.5W/8Ω扬声器，完全满足绝大多数消费电子和工业控制场景的需求。

1.3 忽略未来升级需求

工程样机阶段把整个存储写死，等到产品上市后想换提示音或加功能，发现OTP语音芯片根本没法改。只能在下一代产品里推倒重来，产品经理想哭都来不及。唯创WT588F系列采用可重复擦写烧写的语音单片机设计，支持通过USB下载器实现在线编程，支持ISP升级和语音试听功能，可以满足产品多次迭代的需要。

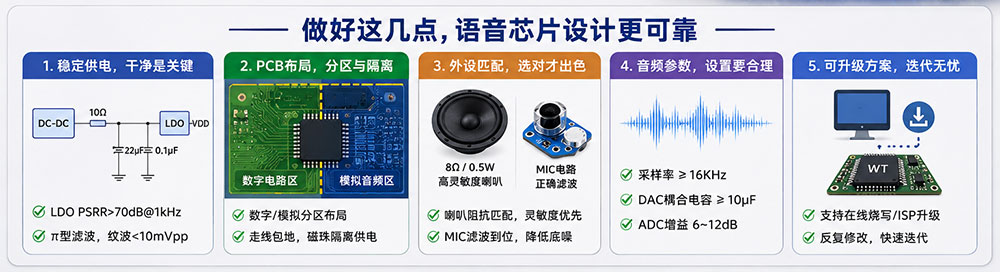

二、硬件设计红线：你踏破了几条？

2.1 电源系统——九成杂音都从这里来

典型错误②：104电容位置不对。这是OTP语音芯片最常见的翻车原因——104电容没有紧贴芯片的电源和地引脚。正确的做法是：104电容必须靠近芯片的电源跟地脚放置，同时保证电源稳定，多加电容（电解电容和大电容）。

典型错误③：指令时序错误。一线串口太窄会导致不稳定，两条指令间隔必须大于100ms。无论一线串口还是两线串口，都需要先拉低4ms左右再发送指令，发完后要保持高电平而不能为低。

2.2 EMC/PCB布局——看不见的坑

典型错误①：数字和模拟电路不分家。数字信号就像个“急性子”——频率高、边沿陡，喜欢到处“串门”。它们要么通过空间辐射“隔空喊话”，要么沿着地线“抄近路”，轻松就能干扰到敏感的模拟音频信号。举个例子：麦克风走线要是超过15毫米，或者和数字信号线并排走在一起，数字开关噪声就会直接“钻进”模拟信号通道里。同样，DC-DC转换器如果离音频电路不到20毫米，它产生的开关噪声（比如让人头疼的12kHz蜂鸣声）就会大摇大摆地侵入音频通道，让你的产品发出刺耳的异响。

对策：PCB设计应将数字电路与模拟音频电路分区布局。模拟音频区需要“安静”的地平面，走线应加粗至15mil并全程包地处理。实施分层供电时，请用磁珠（600Ω@100MHz）将模拟和数字两路电源隔开，避免相互串扰，电容距芯片电源引脚小于2mm。

2.3 外设匹配与元件选型

典型错误①：喇叭类型选错。高频段（超过5kHz）下，塑胶喇叭的频响波动高达±10dB，而纸盆喇叭仅为±2dB——前者比后者剧烈了5倍，因此更容易导致高频失真。

典型错误②：MIC电路滤波电容选型不当。给麦克风偏置电路做滤波时，电容最好“混搭”——钽电容配合陶瓷电容，比如22μF加上100nF。要是只图省事用一种电容，偏置电压上的纹波很容易飙到5mVpp以上，到时候1到5kHz的中频噪声就跟着来了，想躲都躲不掉。

三、音频文件与软件参数配置盲区

常见错误①：采样率设置过低。采样率过低（<8kHz）的代价是：高频信息被截断，细节丢失；与此同时，量化噪声反而大幅上升——一降一升之间，音质急剧劣化，芯片播放时必然出现杂音或爆破声。建议设置采样率为16KHz以上，保证音质细节完整呈现。

常见错误②：DAC耦合电容选择错误。DAC出来信号里带着1.1V的直流“偏头痛”，这时候耦合电容就像个过滤器。要是电容太小，比如才2μF，根本拦不住这个直流分量，结果就是功放“看不懂”音频信号，没法正常工作。建议使用10μF或以上的耦合电容。

常见错误③：ADC增益设置不当。对于高灵敏度麦克风，ADC增益设置过高会放大底噪。软件里把ADC增益往下调，3dB一档。别小看这3dB——每降一档，底噪就能掉6dB，效果翻倍。推荐设置为6-12dB范围。

FAQ

Q1：语音芯片播放时出现杂音或破音，最可能的原因是什么？

A：杂音问题通常有三个来源：一是电源纹波超标（>10mVpp）导致低频嗡嗡声或高频嘶嘶声；二是喇叭阻抗不匹配，如4Ω喇叭接入导致芯片过载；三是音频源本身采样率过低（<8kHz）或存在削波失真。建议优先排查电源系统，确保纹波达标后再检查音频源质量。

Q2：语音芯片声音太小，调大功放也没用，怎么回事？

A：声音小的根本原因可能是喇叭灵敏度太低。两个同样标称8Ω/0.5W的喇叭，灵敏度可能相差3至6个分贝，这意味着在同样的驱动功率下响度可能相差一倍。建议先测试更换高灵敏度喇叭，再检查音频源波形是否达到峰值（如接近-1dB）。

Q3：芯片的104电容为什么要靠近电源和地引脚？

A：104电容用于滤除高频噪声，如果距离芯片电源和地脚太远，走线电感会削弱滤波效果，导致高频噪声直接进入芯片内部，影响语音播放稳定性和音质。OTP语音芯片常见故障中，“104电容是否靠近芯片电源和地脚”是首要排查项。

Q4：广州唯创电子的语音芯片如何解决功耗问题？

A：以WT588D芯片为例，静态休眠电流低于10μA。若使用WT2003H系列遇到功耗异常升高的情况，通常集中在低功耗模式失效和通信电平不匹配两大因素，需针对性排查。唯创的方案设计充分考虑了低功耗电池供电场景的需求。

Q5：语音芯片的EMC设计为什么这么重要？

A：EMC设计不是单行道，而是双向要求：向外，语音芯片不能“污染”环境——电磁干扰（EMI）必须压到合规水平，拿下FCC、CE、CCC等认证；向内，语音系统不能被环境“污染”——面对手机射频、电源波动、电机噪声等各路干扰，音质照样要清晰、保真。EMC必须从产品概念设计阶段就纳入考量，而非事后补救。

Q6：OTP语音芯片和Flash可编程芯片该如何选？

A：OTP芯片适合大批量生产、音频内容固定的场景（如单一型号玩具），单颗成本低廉。Flash可编程芯片适合需要反复迭代、内容可更新的产品——如广州唯创电子的WTN6系列，建议根据项目生命周期的内容变动频率来权衡选型。

Q7：怎么选匹配的喇叭参数最稳妥？

A：优先确认芯片的驱动能力参数，例如唯创WT588F和WTN6080-8S芯片的PWM输出通常推荐搭配8Ω/0.5W喇叭，可直接驱动无需外接功放。使用时建议小批量试产实测，切勿仅凭理论值推算。

结语

语音芯片的设计不是一个“能响就行”的简单任务。从选型阶段的参数匹配，到硬件设计的电源优化、PCB布局，再到音频文件和软件参数配置，每一个环节都可能成为产品翻车的隐患。
