智能宠物喂食器语音芯片应用设计方案(基于唯创语音芯片WT588E02-8S(C001)功能拓展)

2022-09-02 15:36:00

概述

本文主要通过使用唯创电子语音芯片扩展目录进行选型微定制,达到节省成本快速选型开发目的的应用介绍。

方案设想

智能喂食器可以定时为宠物喂食,普通的宠物喂食器只有定时喂食,为了让宠物和主人之间的关系变得更加亲密,语音芯片可实现对宠物主人声音的响应训练。

语音芯片选型表

唯创电子的语音芯片选型表,选型表中有语音芯片的扩展功能,为了让宠物喂食器产品设计方案更容易实现,支持功能进行微定制。(扩展功能表见下图)



从唯创电子的选型表看,宠物喂食器由于语音需要经常更换,选择WT588E02B远程更换是一个比较好的选择,或者选择WT588F02A-16S录音也可以完成。扩展功能中可支持APP闪光控制这一方式对芯片定时进行设定,如果由语音芯片控制所有逻辑是一个成本更低的方案。

方案分联网方案和离线方案,二者均有优缺点,可按需求选择

方案一:物联网模块+WT588E02B-16S(远程更换)+舵机(释放粮食)

方案二:普通MCU+WT588F02A-16S(录音+时钟接口+APP闪光灯控制)+舵机(释放粮食)

方案三:特殊定制WT588F02A-16S(录音+时钟接口+APP闪光灯控制)+舵机(释放粮食)

方案一由于添加联网模块成本较高,但这是一个比较贴合现实的方案,可以录音通过远程进行更换,并实时网络校准时间

方案二MCU只是用来控制舵机进行粮食的释放,其他实现大部分由语音芯片控制,缺点在于MCU有点浪费;

方案三则是方案二的优化版,直接由语音芯片实现,外围电路简单,成本低,缺点在于需要时间与定制费用。

方案一系统框图

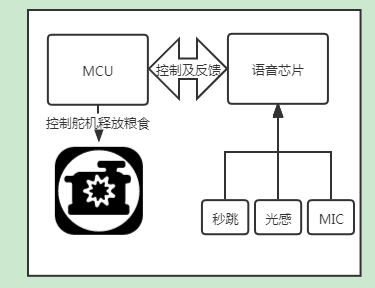

方案二系统框图



方案三系统框图



控制方式

针对上述的三个方案,值得实现的为方案一与方案三,故方案二不再做描述。

方案一,通过手机录音,发送文件给服务器,服务器使用唯创电子提供的API进行转换,转换后的文件通过服务器推送到终端设备上,终端设备中MCU使用软件SPI向语音芯片的语音进行更换。平时使用MCU实现的定时,在设定的时间释放粮食给到宠物。

方案三,通过按键录音,使用手机APP使用闪光灯设定语音芯片的定时,在到时间的时候自动播放录音,并释放粮食。
