📦 产品详情 / PRODUCT DETAILS
Hi-Fi 级音质
16bit DAC / 支持8~320kbps，信噪比≥95dB
海量存储兼容
SPI Flash 128Mbit / TF卡 32G / U盘 32G
灵活串口控制
UART指令集，索引/文件名/文件夹播放，插播功能
产品概述
WT2003HB03 是一款高性能、低成本的语音模块，采用32位处理器（主频120MHz），支持UART异步串口控制，完美兼容FAT/FAT32文件系统。可选SPI-Flash、TF卡、U盘作为存储介质，内置0.5W D类功放，可直接驱动喇叭，适用于智能家居、汽车电子、医疗设备等语音提示/播报场景。
工业级稳定性 宽电压2.4-5.2V 支持USB模拟U盘升级
产品优势
极致易用
即插即用，USB直连电脑拷贝音频，串口指令快速开发。
即插即用，USB直连电脑拷贝音频，串口指令快速开发。
丰富播放模式
单曲循环、全盘循环、随机播放，插播功能无缝衔接。
单曲循环、全盘循环、随机播放，插播功能无缝衔接。
音频双输出
SPK喇叭输出（0.5W）& DAC线路输出，指令切换带掉电记忆。
SPK喇叭输出（0.5W）& DAC线路输出，指令切换带掉电记忆。
文件管理便捷
支持根目录/文件夹内索引、文件名播放，最多支持上千首曲目。
支持根目录/文件夹内索引、文件名播放，最多支持上千首曲目。
功能特点
UART串口控制，默认9600bps
32级音量可调（带掉电记忆）
支持SPI-Flash/TF卡/U盘存储
BUSY播放状态指示
音频输出切换 (DAC/SPK)
红外解码预留 & IIC接口
支持USB模拟U盘更新语音
在线升级/U盘离线升级固件
FAT/FAT32长文件名支持
插播、单曲/所有循环/随机
应用场景
智能家居语音提示
汽车电子报警/导航
医疗设备语音播报
智能安防门禁
工业自动化提示
玩具/教育产品
公交报站/广告机
共享设备/自动售卖机
产品参数
| 工作电压 | 2.4V ~ 5.2V |
| 处理器 | 32位 120MHz |
| 音频格式支持 | MP3 / WAV (8kbps~320kbps) |
| 存储支持 | SPI Flash 128Mbit, TF卡 32GB, U盘 32GB |
| 音频输出 | SPK(0.5W D类) / DAC(L/R) 1Vrms |
| 串口电平 | TTL 3.3V，波特率9600 |
| 音量调节 | 32级 (0~31) |
| 模块尺寸 | 21.21 x 18.24 x 3.35 mm |
| 工作温度 | -40℃ ~ +85℃ |
引脚定义
1 PA3
3 SPK+
5 DACR
7 PA2
9 ONEKEY
11 MP3_EN
13 RX
15 PWRKEY
17 SDDAT/SPICS
19 DM
2 SDCMD/SPIDAT
4 SPK-
6 DACL
8 AGND
10 GND
12 TX
14 SDCLK/SPICLK
16 VDDIO
18 VBAT
20 DP
▲ 顶视图（引脚顺序从左至右，上下两排）实际以模块丝印为准
| 引脚 | 名称 | 类型 | 说明 |
|---|---|---|---|
| 1 | PA3 | I/O | 通用I/O口 |
| 2 | SDCMD/SPIDAT | I/O | SD卡片选 / SPI数据 |
| 3 | SPK+ | O | 喇叭正极 |
| 4 | SPK- | O | 喇叭负极 |
| 5 | DACR | O | DAC右声道输出 |
| 6 | DACL | O | DAC左声道输出 |
| 7 | PA2 | I/O | I/O口 |
| 8 | AGND | GND | 模拟地 |
| 9 | ONEKEY | I | 下一曲按键 |
| 10 | GND | P | 电源地 |
| 11 | MP3_EN | P | 忙信号输出(BUSY) |
| 12 | TX | O | UART 数据发送 |
| 13 | RX | I | UART 数据接收 |
| 14 | SDCLK/SPICLK | I/O | SD卡时钟 / SPI时钟 |
| 15 | PWRKEY | I | 按键脚/唤醒 |
| 16 | VDDIO | O | 3.3V电源输出 |
| 17 | SDDAT/SPICS | I/O | SD卡数据/SPI片选 |
| 18 | VBAT | P | 电源输入 (2.4~5.2V) |
| 19 | DM | I/O | USB DM |
| 20 | DP | I/O | USB DP |
工作原理
模块上电后，MCU核心初始化文件系统及外设（SPI-Flash/SD/U盘）。用户通过UART发送标准协议指令（起始码7E，命令码、参数、校验和、结束码EF），模块解析指令后从指定存储介质读取音频文件，经硬件解码器解码后通过DAC或内置功放输出音频。支持BUSY引脚指示播放状态，支持插播、循环等高级逻辑，构成完整语音播报系统。
串口指令 → 解析 → 文件寻址 → 音频解码 → 功率放大
参考原理图
UART控制 + 存储设备 + 音频输出典型连接示意图
客户案例
深圳某医疗科技
采用WT2003HB03作为输液监护仪语音报警模块，稳定运行2年，年出货50K+。
车载导航升级方案
通过U盘预置上千条语音，实现多语种路况提示，提升驾驶体验。
智能家居头部品牌
集成到中控面板，语音反馈开关状态，低功耗性能出色。
教育机器人厂商
支持插播互动音效，简化产品语音设计，缩短研发周期30% 。
常见问题
支持哪些音频格式？
支持MP3、WAV格式，码率8kbps~320kbps，采样率支持8K/11.025K/22.05K/44.1K等。
如何切换喇叭输出和DAC线路输出？
发送指令 B6 ，参数00为SPK输出（默认），01为DAC输出，模块会自动记忆状态。
模块上电不播放是正常吗？
正常，上电默认待机，需要串口发送播放命令才会播放，避免意外发声。
可以通过USB直接更新Flash内容吗？
可以，模块连接电脑会模拟U盘，直接将音频文件拖入即可。注意升级完成后需要拔掉USB再发串口命令。
最大支持多大容量的TF卡？
支持32GB容量，文件系统需格式化为FAT32格式。
技术与销售支持
获取完整开发资料、例程及样品支持，请随时联系我们
📑 规格书预览 (PDF)
📞服务优势 / SERVICE ADVANTAGE
speed- 速度VIP客户免费制作语音·24小时快速打样寄出
stock- 库存1500㎡大型仓储，各类型号产品库存充足，交货周期有保障
delivery- 交付全自动语音芯片烧录机，300K订单可7天交付
performance- 性能比市面同类功能语音芯片IC降低30%成本，品质稳定性提升39%
🏆实力展示 / STRENGTHS
-
01拥有完善的客户服务体系、资深客服团队全程跟踪服务。
02我们拥有资深的语音芯片软硬件开发工程师团队。
0311道产品出货检测流程，确保客户到手即用。
04VIP客户免费制作语音，24小时内免费样品寄出。
0510+技术服务（资深FAE）团队全程跟踪提供技术支持。
🔥热品推荐 / HOT PRODUCTS

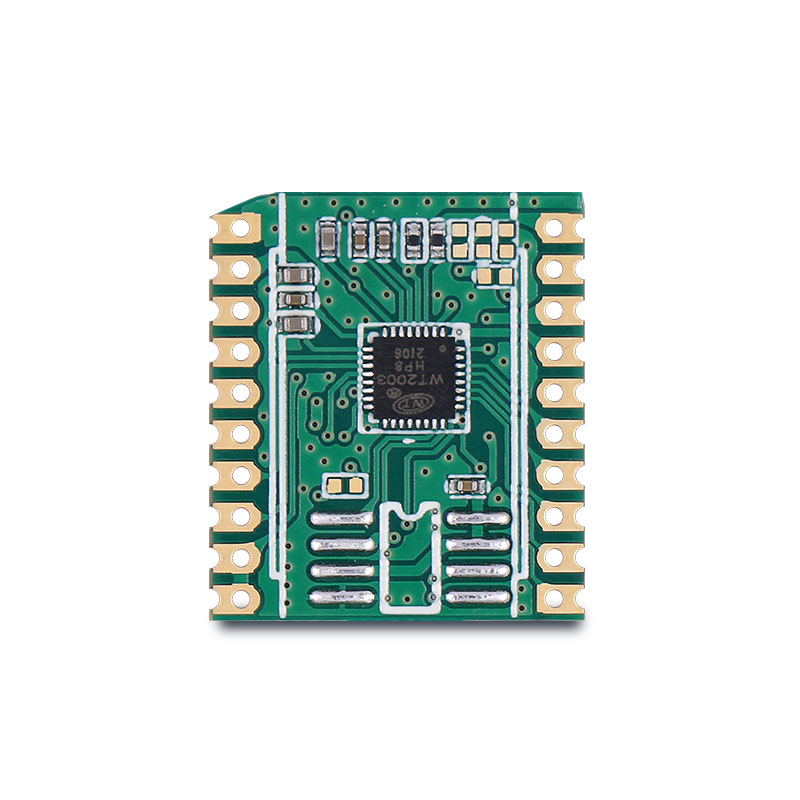

WT2003HM04插播/循环语音模块MP3
