QFN32和SSOP24怎么选?WT2605C音频蓝牙芯片两种封装对比与硬件设计实战指南

2026-08-11 10:41:34

拿到一颗新语音芯片的规格书,工程师最先翻到的是哪一页?

引脚定义和封装尺寸。 这两个信息决定了PCB能不能布得下、生产好不好贴、项目能不能按时交付。

广州唯创电子WT2605C系列蓝牙语音芯片提供了两种主流封装选项——WT2605C-32N(QFN32,4×4mm)WT2605C-24SS(SSOP24) 。同样一颗高性能32位处理器(最高240MHz)、同样支持蓝牙5.3双模、同样集成了MP3播放、录音、UART串口控制等完整功能——区别就在于封装形式和引脚布局。

这篇文章从硬件工程师的实际工作场景出发,对比两种封装的差异,并给出具体的硬件设计指南。


一、先认识这两款芯片

在进入封装对比之前,先明确一个前提:WT2605C-32N和WT2605C-24SS的内核是完全一样的。

两者都采用了高性能32位处理器,最高频率可达240MHz。都支持蓝牙5.3双模(BR+EDR+BLE),兼容A2DP、AVRCP、HFP、SPP等协议。都支持本地音频播放,可外挂SPI-Flash(最大128Mbit)、TF卡(32GB)和U盘(32GB)。都提供标准UART AT指令控制接口,默认波特率115200。内置16位立体声DAC与双通道16位ADC,全面覆盖音频播放与录音采集的编解码需求,ADC信噪比90dB。

区别只在于封装——以及由此带来的引脚数量、引脚功能分配、PCB布局难度和适用场景的不同。

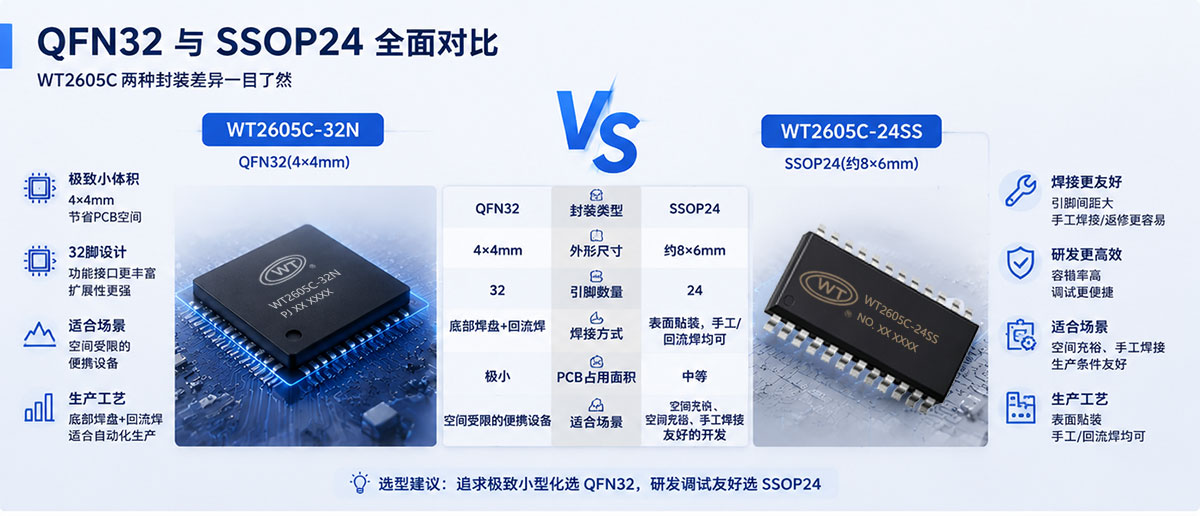

二、封装对比:一张表看懂差异

对比维度

WT2605C-32N

WT2605C-24SS

封装类型

QFN32

SSOP24

外形尺寸

4×4mm

8×6mm(SSOP24标准)

引脚数量

32

24

焊接方式

底部焊盘+回流焊

表面贴装,手工/回流焊均可

PCB占用面积

极小

中等

适合场景

空间受限的便携设备

空间充裕、手工焊接友好的开发

QFN32的核心优势是“小”。 4×4mm的封装尺寸,在PCB上几乎不占地方。对于TWS耳机、智能手表、眼部按摩仪、便携录音笔这类内部空间极度紧张的产品来说,QFN32是唯一可行的选择。

SSOP24的核心优势是“友好”。 引脚间距更大(SSOP标准间距0.635mm),焊接容错率高,手工焊接和返修都比QFN容易得多。对于研发阶段需要频繁调试、或者生产条件不具备精密回流焊设备的项目来说,SSOP24更加务实。

三、引脚定义的差异:32脚 vs 24脚

引脚数量不同,意味着功能分配也不同。

WT2605C-32N(QFN32)的引脚布局

电源与接地VCC(10脚,2.8V~5.0V)、VREG(11脚)、VDDDAC(29脚)、VOUT(31脚)、GND(0脚散热焊盘/接地)、AGND(32脚模拟地)

音频相关DACL(2脚,左声道输出)、DACR(3脚,右声道输出)MIC(30脚,麦克风输入)VCM(16脚,参考电压,外接0.1μF电容)VMID(1脚,外接1μF电容)

存储接口SDCMD(6脚)、SDCLK(7脚)、SDDAT(8脚)SPI_DO(19脚)、SPI_DLK(20脚)、SPI_DI(21脚)、SPI_CS(22脚)

通信接口UART_RX(25脚)、UART_TX(26脚)

状态与控制P18(27脚,BUSY播放状态指示)P01/P05/P06/P07/P17等多路I/O口

晶振XIN(17脚)、XOUT(18脚)

编程接口ICEDAT/D-(23脚)、ICECLK/D+(24脚)

NC脚4脚悬空不接

WT2605C-24SS(SSOP24)虽然没有公开的完整引脚排布表,但从应用方案中可以确定一些关键引脚功能

REC脚:硬件录音控制,长按开始录音、松开结束录音

PLAYL脚:播放控制,支持三种动态播放逻辑

支持标准UART通信接口(具体引脚编号需参考官方数据手册)

支持USB接口(USB HID主机、USB读卡器从机自动切换)

存储介质方面,WT2605系列提供了三种灵活选项:板载SPI-Flash、外插TF卡、以及USB接口的U盘。

关键提示WT2605C-24SS的完整引脚定义在公开资料中较为分散,正式设计时务必以官方提供的数据手册为准

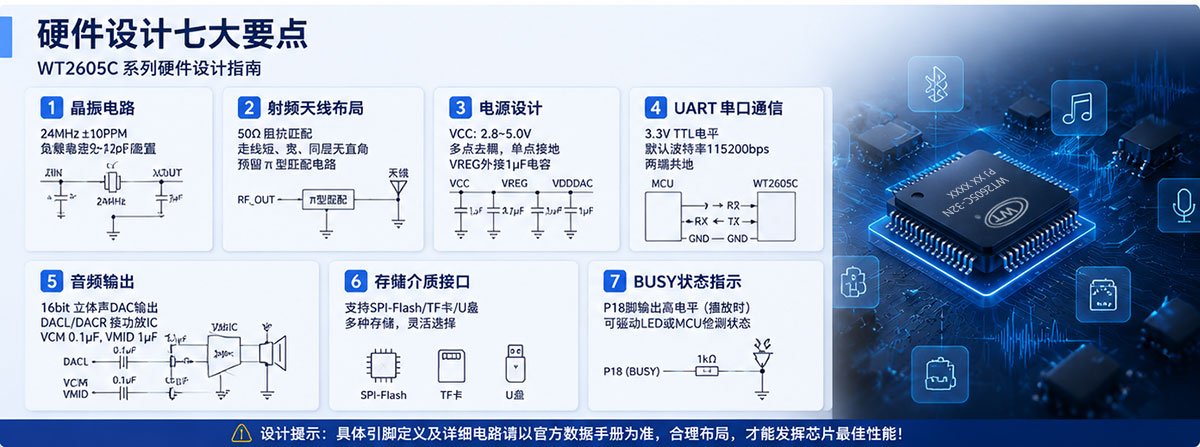

四、硬件设计指南:从晶振到射频的七个要点

无论选择哪种封装,以下硬件设计要点都是通用的。

4.1 晶振电路:芯片的“心跳发生器”

WT2605C系列要求晶振频率24MHz,频率公差±10PPM,负载电容9pF~12pF

晶振的精度直接决定蓝牙通信的稳定性。广州唯创电子的测试数据显示,WT2605C要求时钟频偏控制在±25kHz以内,否则将导致蓝牙通信失锁、语音识别率下降。频偏过大还可能导致芯片性能指标下降甚至无法工作。

设计建议:推荐选用外壳接地的贴片晶振。晶振应尽量靠近芯片的XIN/XOUT引脚放置,走线尽可能短,避免高频信号受到干扰。

4.2 射频天线布局:蓝牙传输的命脉

WT2605C的蓝牙连接距离可达10米以上。要实现这一性能,射频布局至关重要。

关键要求:射频走线需50Ω阻抗线,尽量短而宽、同层无直角,周围打地孔进行屏蔽,并在靠近RF引脚处预留π型匹配电路以便调试。

天线区域应远离晶振、电源等噪声源,保持“净空”——天线下方和周围不要铺地、不要走线。

4.3 电源设计:稳定供电是一切的基础

WT2605C的工作电压范围为2.8V~5.0V。电源设计需要注意:

VCC引脚(WT2605C-32N的10脚)和VDDDAC引脚(29脚)都需要就近放置滤波电容

VREG引脚(11脚)外接1μF电容到地

模拟地和数字地建议单点连接,避免地环路干扰

4.4 UART串口通信:与主控MCU的“对话通道”

WT2605C系列通过标准UART异步串口与外部MCU通信,默认波特率115200bps3.3V TTL电平。

连接方式:主控MCU的TX接WT2605C的RX,主控MCU的RX接WT2605C的TX,两边共地

4.5 音频输出:DAC与功放的衔接

WT2605C系列支持16位立体声DAC输出DACL(左声道)和DACR(右声道)输出后需要外接功放驱动喇叭。如果产品只需要单声道输出,可以只使用DACL或DACR其中之一。

WT2605C-32N的VCM引脚(16脚)是参考电压输出,需要外接0.1μF电容到地VMID引脚(1脚)需要外接1μF电容到地。这些电容的位置应尽量靠近芯片引脚。

4.6 存储介质选择与优先级

WT2605C系列支持从板载Flash到外置存储的多种方案,涵盖SPI-Flash、TF卡和U盘三种介质:

SPI-Flash:最大128Mbit,语音内容需在出厂前写入

TF卡:最大32GB,支持热插拔

U盘:最大32GB,支持热插拔

存储优先级:在MP3模式下,同时插入U盘和TF卡时,优先响应U盘,再响应TF卡

4.7 BUSY状态指示:让设备“告诉”你它在干什么

WT2605C-32N的P18脚(27脚)是BUSY播放状态指示引脚,播放时输出高电平。这个信号可以用来驱动LED指示灯,或者作为MCU判断芯片工作状态的依据。默认上电状态为不播放。


五、选型决策:到底选哪个?

回到最初的问题:QFN32和SSOP24怎么选?

WT2605C-32N(QFN32)的场景

产品内部空间极度紧张(如TWS耳机、智能手表、便携录音笔)

追求极致的小型化设计

生产条件支持QFN封装的回流焊工艺

需要32个引脚提供的完整功能接口

WT2605C-24SS(SSOP24)的场景

PCB面积充裕,对封装尺寸不敏感

研发阶段需要频繁手工焊接和调试

生产条件更适合SSOP等引脚外露的封装

24个引脚已经能满足产品的功能需求

写在最后

WT2605C-32N和WT2605C-24SS音频蓝牙芯片,本质上是同一颗芯片的两种“衣服” ——内核一样强大,只是穿法不同。

QFN32用4×4mm的极致小体积,换取了对空间敏感产品的入场券。SSOP24用更友好的焊接方式和更充裕的引脚间距,换取了研发便利性和生产宽容度。

选型没有标准答案,只有基于产品空间、生产工艺、开发周期的综合判断。硬件设计做到位了——晶振精度达标、射频走线合规、电源滤波充足——无论哪种封装,WT2605C都能交出让人满意的音频表现。
