WT2003HX系列MP3解码语音芯片三种封装怎么选？SOP16/TSSOP24/QFN32全方位对比与选型建议

导语： 同一颗芯片，三种不同的“外衣”——SOP16、TSSOP24、QFN32，到底有什么区别？我的产品该选哪个封装？本文从管脚、尺寸、功能、成本、应用场景五个维度，把WT2003HX的三种封装讲清楚。

一、为什么同一颗芯片要做三种封装？

主频高达120MHz的32位处理器，赋予WT2003HX系列远超常规语音芯片的数据处理能力，高品质音频播放只是它的基本功。但不同产品对PCB空间、管脚数量、生产成本的要求千差万别——

有的产品PCB空间充裕，需要低成本方案

有的产品功能复杂，需要更多管脚扩展

有的产品体积极小，需要超小封装

正是为了适配这些不同的设计需求，WT2003HX系列提供了SOP16、TSSOP24、QFN32三种封装选项。

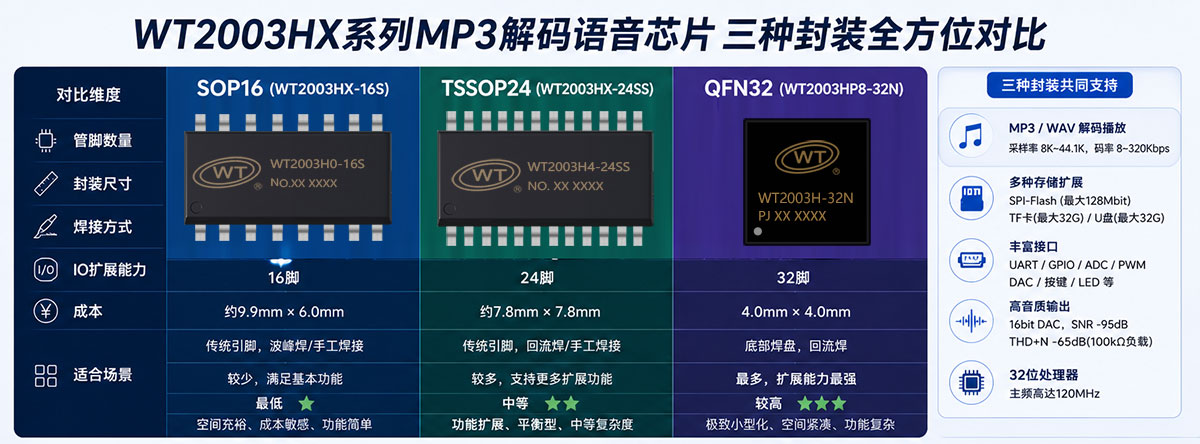

二、三种封装速览：一张图看懂核心差异

三、SOP16封装详解：经典之选，成本优先

管脚与尺寸

SOP16封装共有16个管脚，是三种封装中管脚最少的版本。具体尺寸参见芯片说明书封装信息章节。

核心特点

优势：

管脚少，PCB布线简单

传统SOP封装，手工焊接友好

成本最低，适合大批量生产

16个管脚满足基本功能需求

局限：

管脚资源有限，扩展功能受限

封装尺寸最大，占用PCB面积多

典型应用场景

SOP16封装适合功能需求明确、PCB空间充裕、对成本敏感的产品：

家用电器语音提示（微波炉、洗衣机、空调）

安防报警器语音播报

智能门锁语音引导

简单消费电子产品

一句话总结： 如果产品功能不复杂、PCB不紧凑、追求最低成本——选SOP16。

四、TSSOP24封装详解：功能扩展，平衡之选

管脚与尺寸

TSSOP24封装共有24个管脚，比SOP16多出8个管脚，同时封装尺寸仍然保持紧凑。

核心特点

优势：

24个管脚提供更丰富的IO扩展能力

支持更多按键、LED段码、ADC通道等扩展功能

封装尺寸适中，平衡了功能与面积

传统引脚封装，焊接相对方便

局限：

管脚间距较小（TSSOP典型0.65mm），焊接难度略高于SOP16

封装尺寸仍大于QFN32

典型应用场景

TSSOP24封装适合需要较多IO扩展、但PCB仍有适度空间的产品：

需要多个按键输入的设备

需要数码管显示的产品（支持COM位选和LED段选）

需要多路ADC信号采集的应用

中等复杂度的人机交互产品

一句话总结： 如果SOP16管脚不够用、QFN32又太难焊——TSSOP24是黄金平衡点。

五、QFN32封装详解：极致小型化，专业之选

管脚与尺寸

QFN32封装是三种封装中体积最小的版本，尺寸仅为4×4mm，且拥有32个管脚——管脚最多、体积最小。

核心特点

优势：

32个管脚，功能扩展能力最强

4×4mm超小体积，适合紧凑型PCB设计

QFN底部焊盘设计，散热性能更好

适合穿戴设备、TWS耳机等空间极度受限的产品

局限：

QFN封装手工焊接难度较高，需要热风枪或回流焊

底部焊盘需要正确接地（PAD必须接地）

典型应用场景

QFN32封装适合对PCB面积有极致要求的产品：

智能手表、手环等穿戴设备

TWS耳机充电仓

微型智能传感器

便携式音频设备

任何“寸土寸金” 的紧凑型产品

一句话总结： 如果PCB空间是硬约束、需要最多管脚——选QFN32，但要准备好专业的焊接工艺。

六、功能代码与封装的关系：选封装更要选对版本

WT2003HX系列除了封装不同，还有功能代码（A01/A02） 的差异，这直接影响芯片支持的外设：

选型要点：

如果需要外挂Flash、TF卡或U盘扩展存储，必须选择A01版本

如果仅使用片内Flash的语音容量（180KB~701KB），A01和A02均可

A02版本更精简，适合不需要外设扩展的简单应用

重要提示： 选封装的同时，务必确认功能代码是否匹配你的产品需求。

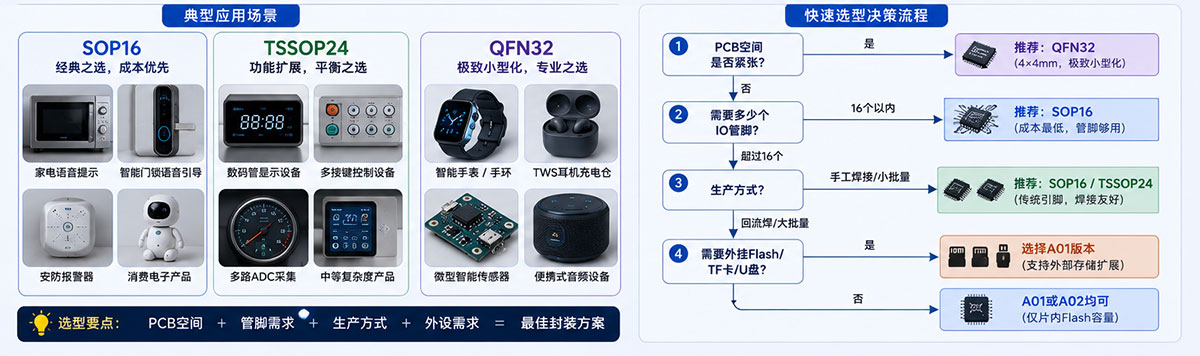

七、选型决策流程图

根据以下问题快速定位适合的封装：

你的产品PCB空间是否紧张？

├─ 是 → QFN32（4×4mm，极致小型化）

└─ 否 → 继续往下你需要多少个IO管脚？

├─ 16个以内 → SOP16（成本最低）

└─ 超过16个 → TSSOP24（功能扩展）你的生产方式是？

├─ 手工焊接/小批量 → SOP16或TSSOP24（传统引脚，焊接友好）

└─ 回流焊/大批量 → QFN32（专业设备，散热更好）是否需要外挂Flash/TF卡/U盘？

├─ 是 → 选择A01版本

└─ 否 → A01或A02均可

八、封装选型建议汇总

九、总结

WT2003HX系列的三种封装，本质上是在成本、体积、功能三个维度上做出的不同取舍：

SOP16：成本优先，经典易用，适合大多数常规产品

TSSOP24：功能优先，平衡之选，适合需要较多IO扩展的产品

QFN32：体积优先，专业之选，适合极致小型化的产品

选封装没有“最好”，只有“最合适”。理清产品的PCB空间、管脚需求、生产成本、外设需求四个核心约束，就能快速锁定最适合的封装方案。
