WT588F语音芯片一线与二线通信接口怎么选？详解时序、指令与实战技巧

做嵌入式开发的朋友都知道，给产品加个语音播报功能并不难，难的是在成本、PCB空间、开发效率之间找到最优解。广州唯创电子的WT588F系列语音芯片，凭借Flash可重复擦写、SOP-8极小封装和一线/二线串口通信的灵活控制方式，已经成为智能家居、工业仪表、消费电子等领域的热门选择。

但问题来了：一线串口和二线串口到底有什么区别？我的项目该用哪一种？ 这篇文章就从时序、指令、代码到选型，一次讲透。

一、WT588F语音芯片通信接口概述

WT588F系列是广州唯创电子基于16位DSP内核打造的Flash语音芯片家族，内部振荡32MHz，采用16位PWM/DAC解码方案。与传统OTP语音芯片最大的不同在于——WT588F采用Flash存储，语音内容可反复擦写（烧录次数达十万次级别），开发者通过MCU或配套下载器就能随时更新芯片内的语音内容。

在通信控制方面，WT588F提供了一线串口和二线串口两种模式。芯片支持超过1000段语音地址管理，采样率6K~32KHz，工作电压2.0V~5.5V。上电初始化时间约200ms，空闲1秒后自动进入休眠模式，待机功耗极低。

二、一线串口详解：一根数据线搞定一切

2.1 什么是“一线串口”？

一线串口，顾名思义——主控MCU只需要占用一个GPIO引脚，通过这根DATA线与WT588F通信，即可实现语音播放、停止、循环等全部控制功能。

对于引脚资源紧张的MCU（比如只有8个引脚的单片机），一线串口简直是救星。热水器水温语音报警方案中，MCU检测到当前水温后通过一线串口把对应地址发给语音芯片，单条指令发出只需10.2毫秒，水温一旦改变，语音即刻跟上，用户几乎察觉不到任何等待。

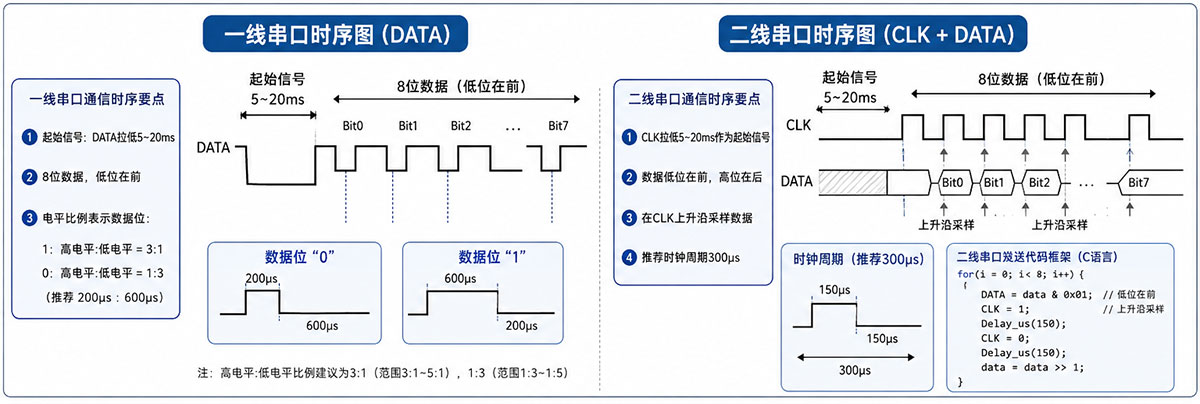

2.2 一线串口时序与电平规则

一线串口的通信时序并不复杂，关键记住以下几点：

第一步：起始信号
先把数据线拉低5ms（时间范围为5ms~20ms）。

第二步：发送数据
发送8位数据时，先把最右边的那一位（低位）发出去，最后才发最高位。

第三步：电平比例表示数据位

数据位 0：高电平:低电平 = 1:3

数据位 1：高电平:低电平 = 3:1

推荐取值：高电平200μs、低电平600μs（即200μs:600μs）。取值范围为40μs:120μs ~ 400μs:1200μs。电平比例建议使用3:1和1:3（范围3:1~5:1、1:3~1:5）以保证通讯稳定。

简单理解：占空比1:3代表bit 0，占空比3:1代表bit 1。

2.3 一线串口指令格式

一线串口支持单字节指令和双字节指令两种格式：

开发时只需记住：发00H~DFH之间的数值，芯片就播放对应的语音段；发E0H~EFH则改变音量；发F2H让语音循环不停；发FEH则立即停止。

2.4 一线串口C语言代码示例

以下是WT588F一线串口单字节发送的参考代码（基于8位数据发送）：

c

#define UC8 unsigned char#define P_DATA P01void Line_1A_WT588F(UC8 DDATA){    UC8 S_DATA, j;    UC8 B_DATA;    S_DATA = DDATA;        P_DATA = 0;              // 数据线拉低    Delay_1ms(5);            // 延时5ms（起始信号）        B_DATA = S_DATA & 0X01;    for(j = 0; j < 8; j++)    {        if(B_DATA == 1)      // 发送bit 1：高电平600us，低电平200us        {            P_DATA = 1;            Delay_N10us(60); // 延时600us            P_DATA = 0;            Delay_N10us(20); // 延时200us        }        else                 // 发送bit 0：高电平200us，低电平600us        {            P_DATA = 1;            Delay_N10us(20); // 延时200us            P_DATA = 0;            Delay_N10us(60); // 延时600us        }        S_DATA = S_DATA >> 1;        B_DATA = S_DATA & 0X01;    }    P_DATA = 1;              // 释放总线}

双字节指令发送（如FFF3H+地址）只需在单字节基础上连续发送两个字节即可。

三、二线串口详解：时钟+数据，更稳更快

3.1 什么是“二线串口”？

二线串口由时钟线CLK和数据线DATA两条线组成，主控MCU通过这两条线对WT588F进行控制操作。

相比一线串口，二线串口多占用一个引脚，但通信更稳定、时序更清晰，适合对通信可靠性要求较高的场景。

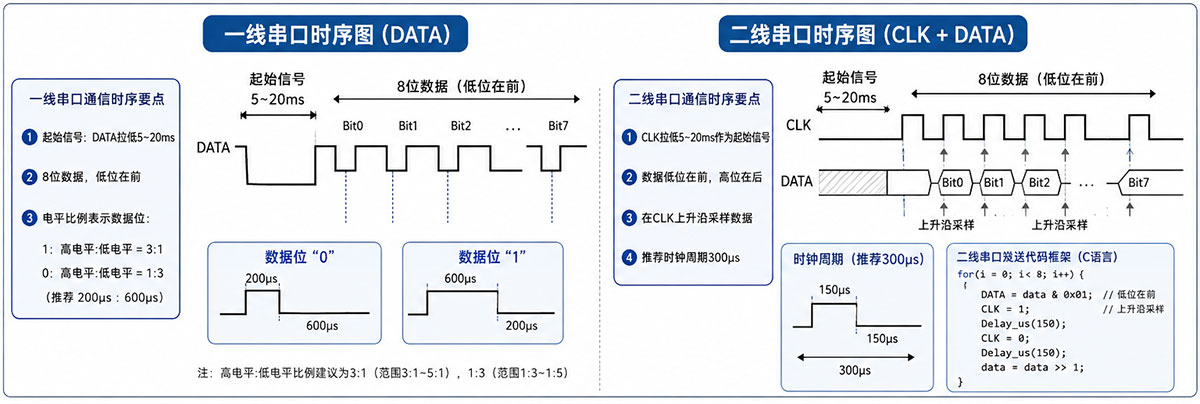

3.2 二线串口时序与规则

二线串口的时序关键点如下：

第一步：时钟拉低
每个字节发送之前，需将CLK引脚拉低并持续4ms~20ms（典型应用中建议取5ms），以作为传输起始条件。

第二步：发送数据
发数据时数据发送采用低位在前、高位在后的顺序。。

第三步：时钟上升沿采样
接收数据在时钟的上升沿进行采样。

第四步：时钟周期
编程时，时钟周期在200μs到3.2ms内都符合规格，但为了稳定可靠，建议直接设为300μs。

3.3 二线串口指令格式

二线串口与一线串口使用相同的指令集：

00H~DFH：语音地址指令

E0H~EFH：音量调节命令

F2H：循环播放命令

FEH：停止播放命令

FFF3H + 地址：双字节语音地址指令

3.4 二线串口C语言代码框架

二线串口的代码实现比一线串口更直观——按照CLK的节奏逐位发送数据即可。发送前先将CLK拉低5ms，然后每个时钟周期发送一个数据位。

c

void Two_Line_Send(UC8 data){    UC8 i;    CLK = 0;                 // 时钟拉低    Delay_1ms(5);            // 延时5ms（起始信号）        for(i = 0; i < 8; i++)    {        if(data & 0x01)      // 发送当前位（低位优先）            DATA = 1;        else            DATA = 0;                CLK = 1;             // 时钟上升沿，芯片采样数据        Delay_us(150);        CLK = 0;        Delay_us(150);                data = data >> 1;    }}

四、一线 vs 二线：一张表看懂怎么选

选型建议：

选一线串口：如果你的MCU引脚资源紧张（比如只剩1个IO口可用），或者追求极致的BOM成本和PCB面积，一线串口是不二之选。热水器水温报警、智能门铃、便携设备等场景尤其适合。

选二线串口：如果你的MCU引脚充裕，且对通信稳定性有更高要求（比如工业环境、强干扰场景），二线串口更可靠。时钟同步机制让数据传输更加稳健，调试也更方便。

一个常见误区：并不是“二线比一线高级”就一定要选二线。一线串口虽然只用一根线，但WT588F的硬件设计已经保证了它的稳定性——关键在于你的应用场景和引脚预算。

五、实战应用技巧与注意事项

5.1 语音地址规划

WT588F支持超过1000段语音地址。建议在项目初期就做好地址规划：

00H~1FH：基础提示音（开机、关机等）

20H~5FH：数值播报（温度、时间等）

60H~9FH：状态播报（正常、故障等）

A0H~DFH：扩展备用

5.2 连码发送

如果需要连续播放多段语音，可以采用连码方式发送：

单字节连码示例：F3 + 01 + F3 + 02（先播地址01，再播地址02）

双字节连码示例：FFF3 + 0001 + FFF3 + 0002

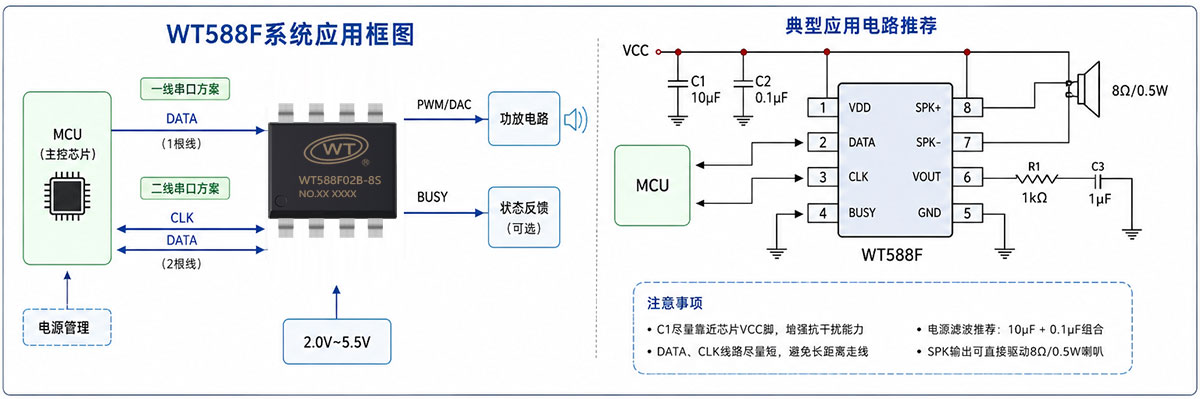

5.3 布线注意事项

电容C1尽量靠近WT588F芯片的VCC脚，以增强抗干扰能力

DATA线和CLK线尽量短，避免长距离走线引入噪声

电源滤波电路建议按规格书推荐参数配置

5.4 在线更换语音内容

WT588F最大的优势之一就是支持在线更换语音内容。开发者可以通过配套下载器或MCU直接对芯片内部的Flash进行读写操作。发送释放指令使芯片释放Flash后（需确保当前没有播放语音），等待1ms即可对Flash进行操作。这意味着——产品上市后发现有语音错误、需要新增多语言版本、想根据市场反馈优化提示音——统统无需返厂或更换芯片。

六、总结

WT588F语音芯片的一线串口和二线串口各有千秋：

一线串口：极致精简，1个引脚搞定全部控制，适合引脚紧张、追求低成本和小体积的项目

二线串口：时钟同步更稳定，适合对通信可靠性要求更高的工业级场景

两者使用完全相同的指令集，代码迁移成本极低。无论选择哪种方式，WT588F的Flash可擦写特性、超低待机功耗（<5μA）和丰富语音地址空间（>1000段），都能为你的产品语音播报功能提供坚实支撑。
