WT2003HX-24SS
TSSOP24封装 · 高品质MP3语音芯片 · 32位处理器 · 多存储介质 · UART控制
2.6~5.0V MP3/WAV TF/U盘/Flash 内置D类功放 UART控制
UART串口控制
默认9600bps，指令丰富
默认9600bps，指令丰富
内置0.5W D类功放
可直接驱动喇叭
可直接驱动喇叭
多种存储介质
SPI-Flash/TF卡/U盘/内置模拟U盘
SPI-Flash/TF卡/U盘/内置模拟U盘
索引/文件名/文件包播放
支持文件夹内索引
支持文件夹内索引
在线升级/模拟U盘
USB连接电脑拷贝音频
USB连接电脑拷贝音频
产品概述
WT2003HX-24SS是唯创电子推出的高性能MP3语音芯片，采用32位处理器（120MHz），支持标准UART串口控制（默认9600bps）。内置模拟U盘存储（180KB~701KB），可外挂SPI-Flash（最大128Mbit）、TF卡或U盘（最大32G）扩展存储。芯片内置0.5W D类功放，可直接驱动8Ω喇叭。提供索引播放、文件名播放、文件夹内播放、文件包播放、插播、循环播放、音量调节（0~31级）等丰富指令。TSSOP24封装（7.8mm×4.4mm），适用于智能家居、汽车电子、工业提示等空间受限场景。
上电初始化约500ms~1s，建议上电1s后发送指令。默认PWM输出，如需DAC输出需发送B6指令切换。
电气参数
| 工作电压 (VCC) | 2.6V ~ 5.0V<\/td> \ |
| VOUT输出电压 | 2.6V ~ 3.4V (VCC=3.7V,100mA) \ |
| VOUT负载电流 | 最大100mA \ |
| 工作电流 | ≈10mA（空载） \ |
| 深度休眠电流 | ＜5μA \ |
| 原地休眠电流 | ＜30μA \ |
| IO驱动能力 | 最大64mA \ |
| 工作温度 | -40℃ ~ +85℃ \ |
注：IO逻辑电平为3.3V，与5V MCU通信需电平转换。
选型表 (部分)
| 功能代码 | 芯片型号 | 默认输出 | 外挂Flash | TF卡/U盘 | 模拟U盘 |
|---|---|---|---|---|---|
| A01 | WT2003H4-24SS | PWM | 最大128Mbit | 支持32G | 支持 |
| A20 | WT2003H4-24SS | PWM | 不支持 | 不支持 | 支持 |
| A21 | WT2003H4-24SS | PWM | 最大128Mbit | 不支持 | 支持 |
注：详细功能代码请联系业务确认。内置容量180KB或701KB可选。
管脚定义 (TSSOP24)
△ 实际引脚请参考规格书，此处为示意
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | COM0/KEY1/DAT/CS | 位0/按键1/SD_DAT/SPI-Flash片选 |
| 2 | COM1/KEY2/CMD/DO | 位1/按键2/SD_CMD/SPI-Flash数据 |
| 3 | COM2/KEY3/CLK | 位2/按键3/SD_CLK/SPI-Flash时钟 |
| 4 | KEY4/D- | 按键4/D- |
| 5 | KEY5/D+ | 按键5/D+ |
| 6 | COM3/KEY6/SDDAT | 位3/按键6/SD卡数据 |
| 7 | COM4/KEY7/SDCMD | 位4/按键7/SD卡片选 |
| 8 | LED0/KEY8/SDCLK | 段0/按键8/SD卡时钟 |
| 9 | LED2/KEY11 | 段2/按键11 |
| 10 | LED1/KEY10 | 段1/按键10 |
| 11 | RXD/KEY9/DATA1/CLK2 | UART接收/按键9/一线串口数据输入/两线串口时钟输入 |
| 12 | LED3/KEY12/ADC0 | 段3/按键12/ADC通道0 |
| 13 | AGND | 模拟地 |
| 14 | LED4/KEY13/DAC | 段4/按键13/DAC输出 |
| 15 | VOUT | 外接存储器供电口（接106电容到地） |
| 16 | VCC | 电源输入（接106电容到地） |
| 17 | GND | 数字地 |
| 18 | PWM+ | 喇叭正端 |
| 19 | PWM- | 喇叭负端 |
| 20 | LED5/KEY14/BUSY | 段码5/按键14/BUSY忙信号输出 |
| 21 | LED6 | 段6 |
| 22 | LED7 | 段7 |
| 23 | TXD/KEY15/ADC1/DATA2 | UART发送/按键15/ADC通道1/两线串口数据输入 |
| 24 | IO3 | IO口 |
※ BUSY脚：播放时为高电平，空闲低电平。串口使用TXD/RXD，默认波特率9600。标准品未开放的扩展功能可定制。
UART 常用指令
协议格式：7E + 长度 + 命令 + 参数 + 校验和(累加和低字节) + EF。默认波特率9600。
| 命令 | 功能 | 示例(16进制) |
|---|---|---|
| 95+文件包名+索引 | 片内Flash文件包索引播放 | 7E 0A 95 57 43 5A 59 31 00 01 1E EF |
| 92+文件包名+文件名 | 片内Flash文件包文件名播放 | 7E 0C 92 57 43 5A 59 31 30 30 30 31 E2 EF |
| 94+文件包名+索引 | 片外Flash文件包索引播放 | 7E 0A 94 57 43 5A 59 31 00 01 19 AF |
| 9D+曲目地址 | 片内Flash根目录索引播放 | 7E 05 9D 00 01 A3 EF |
| 9E+文件名 | 片内Flash根目录文件名播放 | 7E 07 9E 30 30 30 31 66 EF |
| 9F+曲目地址 | 内置固定语音索引播放 | 7E 05 9F 00 01 A5 EF |
| A0+曲目地址 | 片外Flash根目录索引播放 | 7E 05 A0 00 01 A6 EF |
| A2+曲目地址 | TF卡根目录索引播放 | 7E 05 A2 00 01 A8 EF |
| A6+曲目地址 | U盘根目录索引播放 | 7E 05 A6 00 01 AC EF |
| AA | 暂停/继续 | 7E 03 AA AD EF |
| AB | 停止 | 7E 03 AB AE EF |
| AC | 下一曲 | 7E 03 AC AF EF |
| AD | 上一曲 | 7E 03 AD B0 EF |
| AE+音量 | 音量设置(0~31, 0x1F最大) | 7E 04 AE 1F D1 EF |
| AF+模式 | 播放模式(00单曲不循环/01单曲循环/02全曲循环/03随机) | 7E 04 AF 01 B4 EF |
| B1+标示字+地址 | 插播 | 7E 06 B1 00 00 04 BB EF |
| B6+模式 | 音频输出切换(00 SPK,01 DAC) | 7E 04 B6 01 BB EF |
| B8+参数 | 低功耗休眠(00深度/01原地) | 7E 04 B8 00 BC EF |
| C0 | 查询软件版本 | 7E 03 C0 C3 EF |
| C1 | 查询当前音量 | 7E 03 C1 C4 EF |
| C2 | 查询工作状态 | 7E 03 C2 C5 EF |
| C3 | 查询片外Flash文件总数 | 7E 03 C3 C6 EF |
| C4 | 查询片内Flash音频数量 | 7E 03 C4 C7 EF |
| CA | 查询外设连接状态 | 7E 03 CA CD EF |
| CB | 查询当前歌曲名 | 7E 03 CB CE EF |
| FB+波特率 | 切换波特率 | 7E 06 FB 00 25 80 A6 EF (9600) |
指令返回码：00成功，01命令出错，02无此文件，05设备不在线。
典型应用场景
汽车电子
车载导航语音、倒车雷达、蓝牙音乐播放
智能家居
智能门锁语音、安防报警、家电语音提示
工业自动化
设备故障报警、操作指引、生产线播报
医疗器械
健康设备提示、医疗仪器语音导航

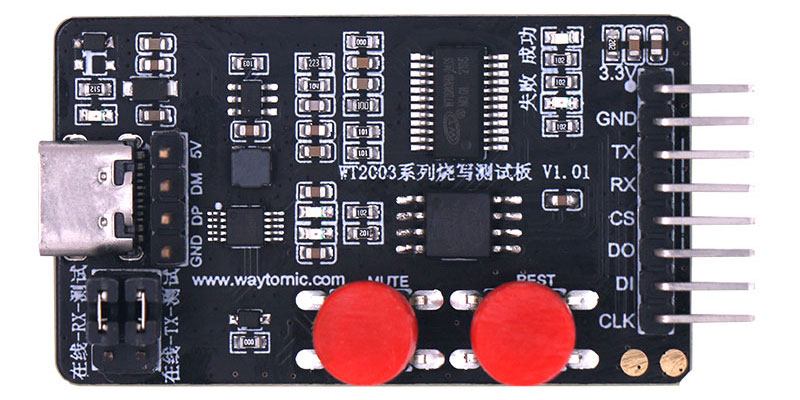

配套下载器 WT2003H/WTV系列
唯创提供专用下载器，支持离线语音更新、工程测试等一体化功能。可通过UART接口（VCC/GND/TX/RX）连接芯片，配合PC端软件快速更新语音内容或工程固件。
| 芯片型号 | 下载器VCC | 下载器GND | 下载器RX | 下载器TX |
|---|---|---|---|---|
| WT2003HX-24SS | VCC (PIN16) | GND (PIN17) | TX (PIN23) | RX (PIN11) |
| WT2003HX-16S | VCC (PIN11) | GND (PIN12) | TX (PIN16) | RX (PIN6) |
| WT2003HP8-32N | VCC (PIN8) | GND (PIN4) | TX (PIN15) | RX (PIN2) |
下载流程简述：
1. 通过Type-C连接PC，安装CH340驱动；
2. 打开下载器上位机软件，选择对应的工程bin文件；
3. 点击下载，按下下载器上的MUTE按键，将数据烧录到芯片；
4. 绿灯常亮后熄灭表示成功，红灯常亮表示失败。
注意：下载器需给芯片供电（不可外接供电），且下载的bin文件不能超过芯片最大容量（WTV380约475KB，WT2003H4约472KB，外挂Flash最大16284KB）。
硬件设计参考
- 电源去耦： VCC（16脚）和VOUT（15脚）必须靠近芯片引脚1cm内接10μF+0.1μF电容到地，否则工作不稳定。
- 串口连接： MCU的TXD接芯片RXD(11脚)，RXD接芯片TXD(23脚)。MCU电平若为5V，需加电平转换电路（3.3V）。
- 音频输出： 默认PWM输出（18/19脚）直接接8Ω/0.5W喇叭；如需DAC输出，发送B6指令切换，从DAC脚(14脚)输出，需外接RC滤波后接功放。
- 外挂存储器： SPI-Flash接CS(1)、DO(2)、CLK(3)等引脚，TF卡/U盘可同时挂载，系统自动识别。
- USB接口： 预留USB D+/D-引脚（4/5脚），可连接电脑进行音频拷贝或程序升级。
- EMC设计： PWM输出脚可串联磁珠（80Ω/100MHz）和电感（10μH）再接102电容到地，以通过认证。
- AGND与GND隔离： 外接功放时，AGND与GND之间用0Ω电阻单点连接。
详细原理图及PCB Layout请参考《WT2003HX应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WT2003HX-24SS支持哪些存储介质？
支持外挂SPI-Flash（最大128Mbit）、TF卡、U盘，以及片内模拟U盘（180KB~701KB）。功能代码不同，支持的存储组合不同。
如何通过电脑更新内置Flash的音频？
连接USB接口到电脑（D+/D-），会显示一个盘符，将音频文件直接复制到根目录即可，按文件名或索引播放。注意文件顺序以拷贝顺序为准。
指令发送后没有返回或返回01错误？
检查校验和计算是否正确；指令间隔需≥200ms；确认串口电平与芯片匹配（3.3V）；确保上电初始化完成（≥1s）。
如何实现文件包播放（保密语音）？
使用95/92/94/91/93/90等指令，文件包需通过唯创上位机软件制作，打包后的音频不可见，只能通过指令索引或文件名播放。
芯片支持录音或混音吗？
该系列主要面向MP3/WAV音频播放，如需录音或混音功能，可咨询我司其他型号（如WT2605蓝牙芯片）。
外挂Flash播放出现杂音或中断？
请使用唯创原厂Flash，其他品牌可能存在时序兼容性问题。另外确保电源纹波<5%，VOUT电容靠近芯片。
