WTK6900HA-16S语音识别芯片
高性能离线语音识别芯片 · 3米远场识别 · 低功耗 · 高性价比
2.8~5.2V 离线语音识别 16bit双DAC 低功耗 UART控制
3米远场识别
神经网络算法，低误判
神经网络算法，低误判
两路16位DAC
SNR≥95dB，直推喇叭
SNR≥95dB，直推喇叭
内置512KB/1MB Flash
型号可选，存储词条/音频
型号可选，存储词条/音频
UART串口输出
识别结果实时反馈
识别结果实时反馈
低功耗休眠模式
指令控制，极低功耗
指令控制，极低功耗
产品概述
WTK6900HA是唯创电子推出的低成本、高可靠性离线语音识别芯片，集成192MHz 32位CPU、硬件浮点运算单元和神经网络引擎，支持3米远场可靠识别。芯片内置512KB/1MB SPI Flash（型号可选），支持离线语音识别、两通道16位DAC音频输出。具备语音降噪算法，在噪音环境下依然保持高识别率。通过UART串口输出识别结果，并支持在线制作和下载语音固件（平台：wt588f.waytronic.com:8443）。提供SOP16、SSOP24、QFN32三种封装，广泛适用于智能家电、智能照明、智能玩具等领域。
芯片支持唤醒词、命令词定制，识别结果可通过UART输出，也可驱动喇叭播报。
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
|---|---|---|---|---|---|
| 工作电压 (VCC) | 2.8 | 3.7 | 5.2 | V | — |
| VOUT输出电压 | 2.8 | 3.0 | 5.2 | V | VCC=4.2V, 100mA loading |
| IO输入高电平 (VIH) | 0.7*VOUT | — | VOUT+0.3 | V | VOUT=3.3V |
| IO输入低电平 (VIL) | -0.3 | — | 0.3*VOUT | V | VOUT=3.3V |
| IO输出高电平 (VOH) | 2.7 | — | — | V | VOUT=3.3V |
| IO输出低电平 (VOL) | — | — | 0.33 | V | VOUT=3.3V |
| DAC信噪比 (SNR) | — | ≥95 | — | dB | A-Weighted |
| ADC信噪比 (SNR) | — | ≥90 | — | dB | A-Weighted |
| 工作温度 (Tamb) | -40 | — | +85 | ℃ | — |
| 存储温度 (Tstg) | -65 | — | +150 | ℃ | — |
注：IO电平以VOUT为参考，VOUT ≈ VCC。与5V MCU通信需电平转换。

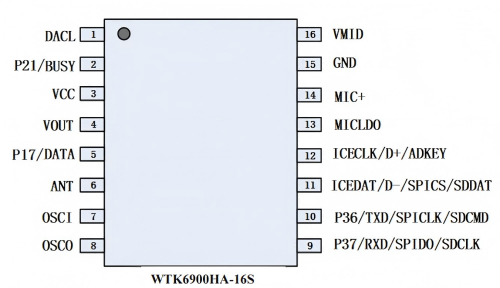

管脚定义 (SOP16)
△ 实际引脚请参考规格书，此处为示意

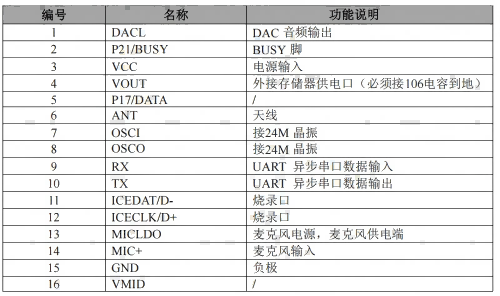

| 序号 | 引脚名称 | 功能说明 |
|---|---|---|
| 1 | DACL | DAC左声道音频输出 |
| 2 | P21/BUSY | IO口 / BUSY忙信号输出 |
| 3 | VCC | 电源输入 (2.8~5.2V) |
| 4 | VOUT | 外接存储器供电口，接105电容到地 |
| 5 | P17/DATA | IO口 |
| 6 | ANT | 天线（预留） |
| 7 | OSCI | 24MHz晶振输入 |
| 8 | OSCO | 24MHz晶振输出 |
| 9 | RX | UART异步串口数据接收 (3.3V TTL) |
| 10 | TX | UART异步串口数据发送 (3.3V TTL) |
| 11 | ICEDAT/D- | 烧录口 / USB D- |
| 12 | ICECLK/D+ | 烧录口 / USB D+ |
| 13 | MICLDO | 麦克风电源，接4.7μF电容滤波 |
| 14 | MIC+ | 麦克风输入正极 |
| 15 | GND | 电源负极 |
| 16 | VMID | 内部参考电压引脚，接105电容到地 |
※ BUSY脚可输出忙信号，UART为3.3V电平，与5V MCU通信需加电平转换。ANT天线接口需加匹配网络。
语音识别 & 串口协议
UART协议格式： 7E + 长度 + 扩展码 + 命令码 + 词条ID + 校验和 + EF (默认波特率9600，3.3V TTL)
| 序号 | 词条 | UART输出 (ID) | 指令播报(MCU发码) |
|---|---|---|---|
| 0 | 开机语 | 7E 06 FF 06 01 00 0C EF | — |
| 1 | 10S自动退出唤醒 | 7E 06 FF 06 01 FF 0A EF | — |
| 2 | 唤醒词(小蜂管家) | 7E 06 FF 06 01 01 0D EF | 7E 07 FF 06 A0 00 01 AD EF |
| 3 | 打开灯光 | 7E 06 FF 06 01 02 0E EF | 7E 07 FF 06 A0 00 02 AE EF |
| 4 | 关闭灯光 | 7E 06 FF 06 01 03 0F EF | 7E 07 FF 06 A0 00 03 AF EF |
| 5 | 调亮灯光 | 7E 06 FF 06 01 04 10 EF | 7E 07 FF 06 A0 00 04 B0 EF |
| 6 | 调暗灯光 | 7E 06 FF 06 01 05 11 EF | 7E 07 FF 06 A0 00 05 B1 EF |
| 7 | 调到黄光 | 7E 06 FF 06 01 06 12 EF | 7E 07 FF 06 A0 00 06 B2 EF |
| 8 | 调到白光 | 7E 06 FF 06 01 07 13 EF | 7E 07 FF 06 A0 00 07 B3 EF |
| 9 | 调到自然光 | 7E 06 FF 06 01 08 14 EF | 7E 07 FF 06 A0 00 08 B4 EF |
| 10 | 音量增大 | 7E 06 FF 06 01 09 15 EF | 7E 07 FF 06 A0 00 09 B5 EF |
| 11 | 音量减小 | 7E 06 FF 06 01 0A 16 EF | 7E 07 FF 06 A0 00 0A B6 EF |
词条可定制，支持中文/英文/中英文混合。通过唯创在线语音平台制作工程，使用下载器更新固件。
典型应用场景
智能照明
语音控制开关灯、调光、色温切换
智能家电
风扇、空调、空气净化器语音控制
智能卫浴
智能马桶、浴室镜、淋浴系统
智能玩具
语音互动玩具、早教机、故事机
硬件设计参考
- 电源设计： VCC（3脚）需就近放置10μF+0.1μF电容，VOUT（4脚）接105电容到地，VMID（16脚）接105电容到地。
- 麦克风电路： 推荐驻极体麦克风 JMO-627BA283R-10TC38，MIC+（14脚）输入，MICLDO（13脚）为麦克风供电，需外接4.7μF电容滤波。麦克风走线尽量短，远离功放、射频等干扰源。
- 音频输出： DACL（1脚）为左声道输出，可直推喇叭或外接功放；P21/BUSY（2脚）可输出忙信号（播放时高电平）。
- 晶振： 24MHz晶振（7、8脚），负载电容推荐12pF，靠近芯片放置，下方敷铜隔离。
- UART接口： TX/RX（9、10脚）为3.3V电平，与5V MCU通信需加电平转换电路（三极管或电阻分压）。
- 烧录口： ICEDAT/D-（11脚）和ICECLK/D+（12脚）可用于USB下载固件。
详细原理图及PCB Layout请参考《WTK6900HA应用电路图》，可联系FAE获取。
常见问答 (FAQ)
WTK6900HA支持多少条语音指令？
词条数量可根据内置Flash容量定制，标准示例约15条，可扩展。支持唤醒词+多条命令词。
识别距离和准确率如何？
3米远场可靠识别，内置语音降噪算法（稳态/动态噪声抑制），噪音环境下仍保持高识别率。
芯片如何输出识别结果？
通过UART（9600bps）输出标准协议帧，包含词条ID。同时可配置为直接驱动喇叭播报提示音。
如何更新芯片内语音固件？
登录唯创在线语音平台（https://wt588f.waytronic.com:8443）制作工程，通过USB下载器或UART接口下载更新。
芯片支持蓝牙功能吗？
该型号为纯离线语音识别芯片，不支持蓝牙。如需蓝牙功能，可选择WTK6900HC系列。
如何进入低功耗模式和唤醒？
发送指令7E 06 FF 06 02 00 0D EF可进入低功耗。任意UART指令或语音唤醒词即可退出低功耗。
