最多支持32段录音，可通过SPI命令或IO口预设段数
标准SPI接口对接MCU，或使用独立按键控制录音播放
支持4Mbit~64Mbit SPI Flash，告别内置容量焦虑
可直接驱动8Ω喇叭，PWM输出，省电高传真
深度掉电模式(DVDD=3.6V)仅2?A，适合电池产品
10k/12k/13k/16kHz通过ROSC外部电阻选定
WTR030提供灵活的交互方案，按键和SPI只能二选一，上电前配置硬件即可。
| IO口 | 功能 |
|---|---|
| P01 | 长按3秒开始录音；短按停止(滴两声) |
| P02 | 短按开始录音；再次短按停止 |
| P03 | 长按循环播放(电平保持) |
| P04 | 短按播放一遍后停止 |
| P05 | 长按3秒清除所有录音 |
录音开始提示“滴”一声，结束提示“滴”两声。BUSY脚输出状态指示。

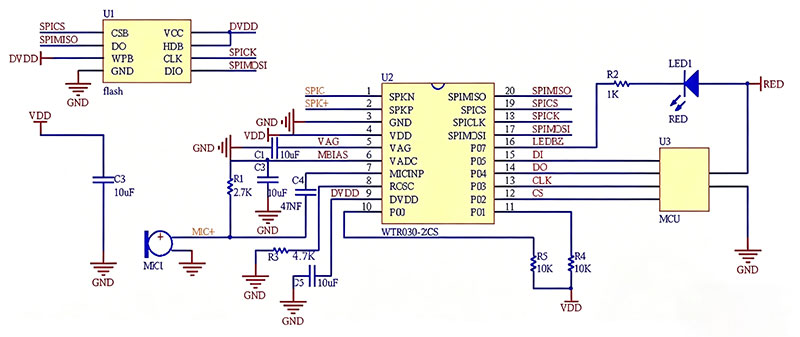

引脚：P02(CS), P03(CLK), P04(DO), P05(DI)。时钟最大10MHz，数据在上升沿发送。
常用命令：
录音段数由P00/P01引脚上电前设定：00=4段, 01=8段, 10=16段, 11=32段(默认)。
通过ROSC引脚(第8脚)外接电阻至地，即可改变芯片工作频率与录音采样率。
| 采样频率 | 10kHz | 12kHz | 13kHz | 16kHz |
|---|---|---|---|---|
| 外部电阻 | 4.7KΩ | 3.9KΩ | 3.3KΩ | 2.7KΩ |
| FOSC (典型) | 20MHz | 24.27MHz | 27.03MHz | 32.26MHz |
使用2.7KΩ电阻时，芯片供电必须为3.3V，不可使用5V。
20脚SSOP封装，提供完整的录音、SPI Flash接口及控制IO。
| 引脚 | 名称 | 功能说明 |
|---|---|---|
| 1 | SPKN | 喇叭接线端(负极) |
| 2 | SPKP | 喇叭接线端(正极) |
| 3 | GND | 电源地 |
| 4 | VDD | 2.8~5.2V电源 |
| 5 | VAG | 芯片烧写脚 |
| 6 | VADC | 芯片烧写脚 |
| 7 | MICINP | 麦克风接线端 |
| 8 | ROSC | 采样率调整脚(外接电阻到地) |
| 9 | DVDD | LDO 3.3V输出(仅限小功耗器件) |
| 10 | P00 | 录音段数选择口(上电前配置) |
| 11 | P01 | 录音段数选择口/按键 |
| 12 | P02 | 按键/SPI通讯CS接口 |
| 13 | P03 | 按键/SPI通讯CLK接口 |
| 14 | P04 | 按键/SPI通讯DO接口 |
| 15 | P05 | 按键/SPI通讯DI接口 |
| 16 | P07 | 忙信号输出(录音低，播放闪烁) |
| 17 | SPIMOSI | SPI Flash DI接线端 |
| 18 | SPICLK | SPI Flash CLK接线端 |
| 19 | SPICS | SPI Flash CS接线端 |
| 20 | SPIMISO | SPI Flash DO接线端 |

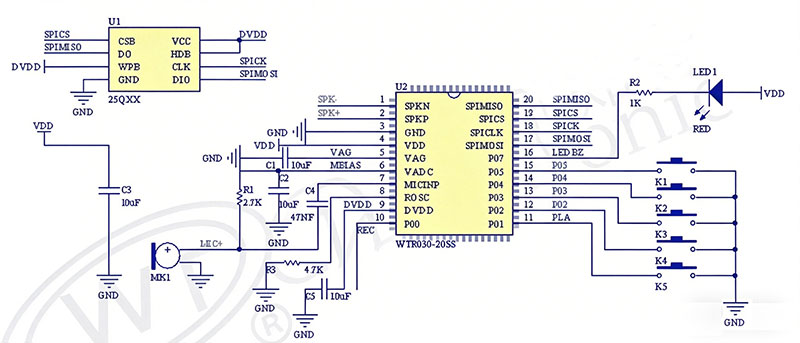

P01-P05外接按键，P00/P01选择段数。简单易用。
支持外部音源线路录音。SPI Flash接至17~20脚。
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 | VDD | 2.4 | 4.5 | 5.2 | V |
| 深度掉电电流 | LPASS=1, DVDD=3.6V | - | 2 | - | ?A |
| 录音电流 | 8kHz采样 | - | 15 | - | mA |
| 播放电流 | 8Ω喇叭, 8kHz | - | 225 | 250 | mA |
| 功放输出 | AMP引脚 | - | 0.5 | - | W (8Ω) |
| 工作温度 | - | -40 | - | +85 | ℃ |
