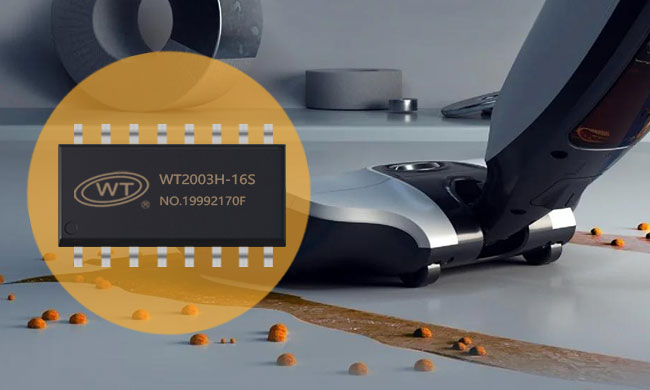

芯知识｜广州唯创电子WT2003H语音芯片时序解析：发码、音频播放与BUSY信号的协同机制

2025-06-26 08:51:58

在语音交互系统中，指令响应速度与状态同步精度直接影响用户体验。广州唯创电子WT2003H语音芯片通过发码指令、音频播放和BUSY状态信号三者的精密协作实现高效音频控制。本文基于实测数据深入解析其工作逻辑与时序特性。

一、核心信号的功能定义

发码指令（Command Transmission）
用户通过UART或SPI向WT2003H发送控制指令（如0xAA 0x07 0x02 0xXX指定播放序号），触发音频播放任务。
音频播放（Audio Playback）
芯片解码音频文件并驱动DAC输出模拟信号，输出质量受音频格式影响显著（MP3需软解码，WAV可硬件直解）。
BUSY信号（状态标志）
高电平：芯片处于忙状态（解码/播放中），禁止接收新指令
低电平：芯片就绪，可响应新操作
关键作用：防止指令冲突，确保播放完整性

二、三者的时序逻辑与响应延迟

阶段分解：
发码 → BUSY拉高：指令接收完毕，芯片启动解码准备
BUSY拉高 → 音频播放：解码完成，DA转换启动
发码 → 音频播放：全链路响应时间

实测时序数据对比（3.23秒音频）：

音频格式	发码→BUSY拉高	发码→音频播放	BUSY拉高→播放
MP3	(44.1kHz/128kbps/16bit) 100ms	150ms	50ms
WAV	(同参数PCM) 44ms	45ms	1ms

延迟差异根源：
MP3的高解码开销：
需进行帧解析、霍夫曼解码、IMDCT变换等复杂运算
文件头部的100ms静音段加剧延迟（部分MP3编码默认添加）
WAV的硬件加速优势：
PCM格式可直接送入DAC，省去解码步骤
BUSY拉高几乎与播放同时触发（<1ms）

三、影响响应时间的关键因素

音频属性
采样率/比特率：越高则解码越慢（MP3 320kbps比128kbps延迟增加约30%）
静音段：部分编辑软件在文件首尾添加静音，需用Audacity等工具切除
语音芯片工作模式
硬件解码模式：WAV/ADPCM格式响应更快
软解模式：MP3/WMA受CPU负载影响，多任务时延迟波动
系统设计优化
预加载机制：将高频使用音频预存RAM，减少Flash读取延迟
BUSY中断响应：用中断而非轮询检测BUSY下降沿，节省5~10ms

四、工程实践建议

1. 低延迟场景设计策略

优先使用WAV格式：响应速度提升3倍以上（实测45ms vs 150ms）
最小化静音段：确保音频文件头尾无空白（FFmpeg命令：ffmpeg -ss 00:00.100 -i input.mp3 output.mp3)
启用芯片的Streaming模式：对长语音分段传输，实现“播放中预载”

2. BUSY信号的创新应用

动态功耗控制：BUSY高电平时关闭外围电路降低功耗
播放进度反馈：通过BUSY高电平时长反向推算播放进度（需校准）
故障诊断：若BUSY持续高电平超时（>音频时长+200ms），判定为芯片死锁

结语：平衡效率与兼容性的设计哲学

WT2003H语音芯片通过BUSY信号精确串联发码与播放流程，其响应时间本质是解码算力与音频复杂度的博弈：
对实时性要求苛刻的场景（如工业报警）：采用WAV格式+硬件直解，确保45ms级响应
对存储空间敏感的场景（如消费电子）：使用MP3但需接受150ms延迟，通过预加载补偿
附时序优化公式：
总响应时间 ≈ 指令传输时间 + 文件读取时间 + 解码时间 + DAC启动时间
其中解码时间为最大变量：MP3 ≈ (音频时长×0.2) + 100ms, WAV ≈ 1ms
通过精准控制三者时序关系，WT2003H在嵌入式语音领域实现了性能与成本的极致平衡。
