芯知识｜广州唯创电子语音芯片杂音与破音问题全解析：从诊断到解决

2025-06-24 08:45:40

音频失真、电源波动与喇叭匹配不良，三大核心痛点深度解析

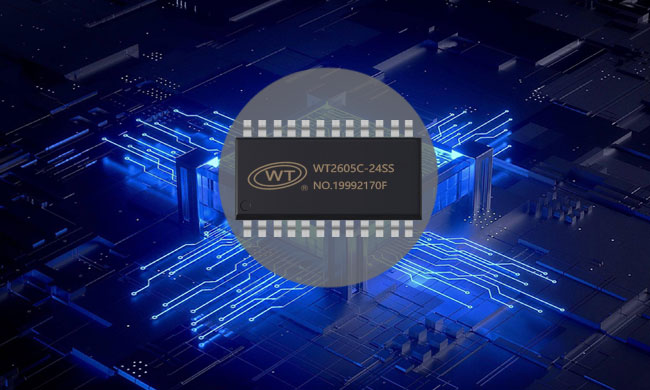

在智能录音笔、安防设备、智能家居等电子设备应用中，语音播放质量直接影响用户体验。广州唯创电子WT2000T、WT2605、WTR096等系列语音芯片凭借高性能获得广泛应用，但杂音、破音问题仍是开发过程中的常见痛点。本文将系统分析问题根源，并提供从硬件到软件的全方位解决方案。

一、问题根源深度分析

1. 音频源与信号链问题

语音芯片的杂音问题往往始于音频源头。原始音源质量不足或格式转换不当，会导致信号链前端引入不可逆的噪声。当音源采样率设置过低（如低于8kHz）时，高频信号被截断，声音细节丢失，同时量化噪声显著增加。若音频文件本身在录制或编辑过程中已包含环境噪声或削波失真，芯片播放时必然出现杂音或爆破声。
在信号输出环节，DAC输出模式中若存在直流偏置问题，会导致波形畸变。实验表明，当DAC输出含有1.1V直流电平叠加音频信号时，若耦合电容容值不足（如2μF），将无法有效滤除直流分量，导致后续功放无法正常识别音频信号。

2. 电源系统缺陷

电源质量是语音芯片稳定工作的基石，也是杂音问题的高发区：
电压不足或波动：唯创语音芯片工作电压范围通常为1.8V-5.5V，当供电电压低于阈值或存在大幅波动时，芯片可能频繁复位，播放过程中突然中断并伴随“咔嗒”声
电源纹波超标：开关电源产生的纹波若超过10mVpp（20MHz带宽），会通过电源引脚耦合到音频电路，表现为低频嗡嗡声（50Hz/100Hz）或高频嘶嘶声。实测表明，电源纹波每增加5mV，底噪升高3dB以上
交叉干扰：当数字电路与模拟电路共用电源时，MCU或数字IC的突发电流会在电源线上产生瞬态压降，形成周期性爆破音

3. 硬件设计与外设问题

喇叭匹配不良：唯创芯片PWM输出（如WT2003H）驱动能力通常适配8Ω/0.5W喇叭。若使用4Ω喇叭或并联喇叭，会导致芯片过载，引发LATCH-UP现象（芯片锁定需重新上电）甚至永久损坏4。塑胶喇叭在高频段（>5kHz）频响波动达±10dB，远高于纸盆喇叭的±2dB，加剧高频失真
PCB设计缺陷：麦克风走线若超过15mm或与数字信号线平行走线，数字开关噪声会耦合到模拟信号路径。DC-DC转换器距离音频电路小于20mm时，开关噪声（如12kHz蜂鸣）将直接侵入音频通道
元件选型不当：MIC偏置电路中，若滤波电容未采用钽电容+陶瓷电容组合（如22μF+100nF），偏置电压纹波可能超过5mVpp，产生中频噪声（1-5kHz）

二、系统化解决方案

1. 电源系统优化

电源净化是降噪基础，需多级处理：
LDO选型：选用PSRR >70dB@1kHz的型号（如TPS7A4700），可抑制80%以上电源噪声
π型滤波器：在DC-DC输出端增加10Ω电阻+22μF陶瓷电容+0.1μF电容组成的滤波器，开关噪声衰减40dB
分层供电：模拟与数字电源通过磁珠隔离（600Ω@100MHz），VDD_ANA线路布置10μF X7R陶瓷电容（ESR<10mΩ），布局时电容距芯片电源引脚<2mm

2. 音频处理与参数调校

软件参数配置是低成本高效解决方案：
ADC增益动态调节：通过WT-Config软件降低ADC增益（步进3dB），增益每降3dB，底噪降低6dB。高灵敏度麦克风场景推荐设置为6-12dB
智能采样率选择：语音指令场景（如唤醒词识别）可将采样率从16kHz降至8kHz，降噪5dB且不影响语音可懂度
数字滤波器启用：
启用50Hz/100Hz 陷波滤波器，抑制工频噪声30dB
设置高通滤波器（截止频率80Hz），消除呼吸音
开启自适应滤波（需双麦克风支持），环境噪声抑制>15dB1
输出音量调校：
PWM输出时：通过串口指令设置音量等级（0xE0~0xE7，0xE7为最大音量）
DAC输出时：降低功放增益，推荐初始值设置为标准值70%
初始化时配置音量为50%，播前200ms缓升避免爆破音

3. 硬件设计规范

PCB与电路设计决定音频系统上限：
麦克风电路黄金法则：
MIC → 10kΩ上拉电阻 → 0.1μF隔直电容 → 芯片MICIN引脚
偏置电压需与软件配置同步（1.2V-1.8V），阻抗匹配保持1：10
PWM/DAC输出优化：
PWM直推喇叭：串联22Ω电阻抑制浪涌电流，并联100nF电容滤除高频噪声
DAC接功放：增加直流伺服电路，耦合电容≥10μF，避免低频截止
抗干扰布局：
音频走线采用 “包地处理”（两侧地线间距0.5mm）
高频器件（WiFi/蓝牙天线）距语音芯片≥20mm
时钟信号线跨越音频区域时，正交走线

4. 播放控制与状态管理

精准时序控制消除边缘失真：
播放状态同步：利用芯片的 BUSY引脚（如WT2003的KEY14/LED5）实现播放同步。播放时输出高电平，结束转低电平，MCU据此控制后续动作
启停时序优化：
// 伪代码：避免爆破音的启停序列
Enable_Chip(); // 拉高使能脚
DAC_Output_Zero(100ms); // 输出100ms静音
Play_Audio(); // 开始播放
while(BUSY_PIN == HIGH); // 等待播放结束
Delay(200ms); // 保持使能
Disable_Chip(); // 拉低使能:cite[7]
静音插入技术：WT588D支持地址位插入10ms~25min静音，不占用存储空间。在连续播放场景中，段间插入50ms静音，可消除切换爆破声

三、系统测试与验证方案

科学测试是品质保障的最后防线：
量化测试标准：
本底噪声：APx515音频分析仪，A计权噪声＜-65dBFS
电源纹波：示波器20MHz带宽限制下＜10mVpp
频响分析：1kHz/-20dBFS正弦波扫描，THD＜1%
典型故障模拟验证：
案例1：12kHz周期性蜂鸣
根因：DC-DC开关频率耦合
方案：开关频率调至2.2MHz，电源端增加100μH共模电感
案例2：语音播放不完整
根因：指令间隔＜100ms
方案：指令间隔设150ms，增加重发机制
唯创语音芯片通过软硬件协同优化可实现专业级音质：
动态范围压缩：设置阈值-30dBFS，压缩比4：1，避免大动态信号导致破音
AI降噪模式：启用深度学习模型（需8KB Flash空间），对风噪/稳态噪声抑制提升50%
喇叭选型公式：
所需喇叭功率 ≥ 芯片最大输出功率 × 1.5
如WT2003H4驱动0.5W喇叭，应选1.5W以上规格喇叭留足余量
温度补偿：在-40℃~85℃环境测试中，电源电压随温度升高而动态补偿（ΔV=0.2%/℃）
广州唯创电子语音芯片通过系统性优化，本底噪声可达-68dBFS，达到专业录音设备水准。实际案例表明，采取上述方案后产品良率从82%提升至97%，返修率下降90%。
在广东某安防设备厂商的案例中，工程师为WT2605芯片的麦克风电路增加22μF钽电容滤波后，中频段噪声从-55dBFS降至-62dBFS。随后通过软件启用自适应滤波和动态范围压缩，最终在电磁兼容测试等级IEC 61000-4-3 Level 3严苛环境下，语音清晰度提升40%，误触发率下降至原先的1/8。
