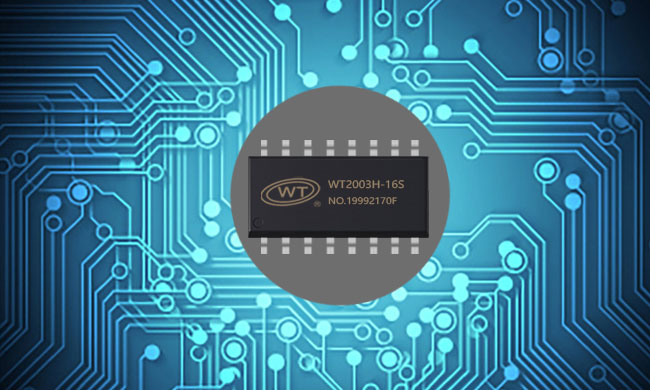

芯知识｜唯创电子WT2003H语音芯片VOUT引脚详解：内部电源输出与应用指南

2025-06-18 09:53:25

在采用广州唯创电子WT2003H语音芯片进行设计时，VOUT引脚是一个需要特别注意的关键电源引脚。它并非普通的输入/输出脚，而是芯片内部电源系统的核心组成部分。理解其特性和正确使用方式，对确保芯片稳定工作和延长使用寿命至关重要。

VOUT引脚的本质：内部LDO稳压输出

1、核心功能：

VOUT 引脚是 WT2003H 芯片内部集成低压差线性稳压器（LDO）的输出端。
该 LDO 的主要作用是将输入到 VCC 引脚的外部供电电压（通常范围较宽，如 2.0V-5.5V），降压、稳压为一个更稳定、更纯净的较低电压（典型范围在 2.4V - 3.4V 之间）。
关键点：这个 2.4V - 3.4V 的电压是 WT2003H 芯片内部核心电路（如数字逻辑、DAC、解码器等）实际工作的电压源。芯片内部的“大脑”和“心脏”都靠 VOUT 提供的稳定能量来运行。
关键特性与使用限制：严禁高压输入！

2、不可输入！尤其禁止高电压！

VOUT 引脚的设计初衷是输出一个稳定的电压供芯片内部使用，绝对不是一个电压输入引脚。
严重警告： 绝不能向 VOUT 引脚施加外部电压，尤其是不能施加超过 3.3V 以上的电压（例如常见的 3.3V、5V 系统电压）。
后果：
工作异常： 向 VOUT 输入电压会干扰甚至破坏内部 LDO 的工作状态，导致芯片逻辑混乱、功能失效。
芯片烧毁： 施加过高的电压（特别是 > 3.4V）是极其危险的。这会直接导致芯片内部核心电路过压损坏，造成永久性硬件故障，芯片报废。这是使用 VOUT 脚时最需要避免的致命错误。

3、标准供电方案：只需给VCC

在绝大多数应用场景下，为 WT2003H 供电非常简单：
将稳定的外部电源（如稳压的 3.3V 或 5V）连接到芯片的 VCC 引脚。
将 GND 引脚可靠接地。
VOUT 引脚保持悬空（NC）或者仅用于输出（见下文应用），切勿接输入电压源！
芯片内部的 LDO 会自动从 VCC 取电，在 VOUT 端生成所需的内部工作电压。开发者无需额外处理 VOUT。
VOUT引脚的合理应用场景：为外挂Flash供电

4、特定场景：为外部SPI Flash供电

WT2003H 通常需要外接一片 SPI Flash 存储器（如 W25Q32）来存储语音文件。
这片外挂 Flash 芯片同样需要工作电源（通常是 2.7V - 3.6V）。
应用方案：
当系统主电源 VCC 的电压较高或波动较大时（例如，直接使用两节干电池串联供电，电压范围约为 2.0V - 3.2V，充满电可能接近 3.4V+，电量低时会跌落到 2.0V），可以利用 VOUT 的优势。
连接方法：将 WT2003H 的 VOUT 引脚直接连接到外挂 SPI Flash 芯片的 VCC 引脚。
作用：
稳压与纯净： VOUT 提供的电压（~2.4V - 3.4V）比直接使用干电池电压更稳定、更干净（纹波小），大大提高了外挂 Flash 工作的稳定性和可靠性，特别是在电池电压波动或跌落时，能保证 Flash 在规范电压下工作，避免数据读写错误或损坏。
简化设计：省去了为外挂 Flash 单独设计一路 LDO 或稳压电路的需要。

5、增强稳定性：VCC与VOUT短接

在上述“两节干电池供电并利用VOUT给外挂Flash供电”的场景中，唯创电子推荐了一种优化方案：
将 WT2003H 的 VCC 引脚和 VOUT 引脚用导线短接（连接）起来。
优点：
提升带载能力与稳定性：短接后，WT2003H 内部 LDO 的输出能力（VOUT）被直接“注入”到输入电源（VCC）网络中。这相当于增强了整个芯片（包括为Flash供电）的电源驱动能力和瞬态响应，在电池电压较低或负载变化时，能提供更稳定的电压，进一步保障芯片和外挂 Flash 的协同稳定工作。
充分利用LDO性能：让内部 LDO 同时承担起为自身核心和外挂 Flash 稳压的任务，发挥最大效能。
注意：此方案仅推荐在电池供电且利用VOUT给外挂Flash供电的场景下使用。如果系统主电源 VCC 已经是稳定且电压合适的（如标准的稳压 3.3V），则不需要也不应该短接 VCC 和 VOUT。

总结与关键设计要点

VOUT = LDO 输出： WT2003H 的 VOUT 脚是内部稳压器的输出端，为芯片核心提供稳定电源（~2.4V-3.4V）。
绝对禁止输入电压！严禁向 VOUT 脚施加任何外部电压源，特别是超过 3.3V 的电压，否则将导致芯片损坏。
基础供电：只需给 VCC 供电，VOUT 悬空或用于输出。
核心应用：在电池供电等电压波动场景下，优先使用 VOUT 为外挂 SPI Flash 供电，显著提升 Flash 稳定性。
进阶优化：在“电池供电 + VOUT供Flash”场景下，短接 VCC 和 VOUT 可进一步提升系统整体电源性能和稳定性。
设计第一步：始终参考最新版 WT2003H 官方数据手册，确认 VOUT 的精确电压范围和驱动能力。
工程师在设计 WT2003H 电路时，务必牢记 VOUT 的“输出”属性和高压输入的危险性。正确利用 VOUT 为外挂 Flash 供电并适时采用短接策略，是构建可靠、高效、电池友好型语音播放系统的关键技巧。
