芯资讯｜广州唯创电子语音芯片U盘MP3播放IC技术解析与应用指南
2025-05-30 09:11:33
一、唯创电子语音芯片技术概述
广州唯创电子作为国内领先的语音芯片设计企业，自1999年成立以来，持续专注于语音技术研究与音频解决方案开发。公司拥有105人研发设计团队，其中包括10余名行业资深工程师，在语音芯片领域积累了深厚的技术实力。唯创电子的核心创新之一是其支持U盘直读的MP3语音芯片系列，这些芯片解决了传统语音芯片需要专用工具更新语音内容的痛点，为用户提供了灵活便捷的音频更新方式。
唯创支持U盘播放的语音芯片系列主要包括WT2003H/HP8、WT2605和WT2605C三大类，每类产品针对不同应用场景进行了专门优化。这些芯片共同特点是支持从U盘直接读取并解码MP3音频文件，同时保留了唯创产品一贯的高集成度、低功耗设计和工业级可靠性等优势。通过创新的技术架构，这些语音芯片能够在复杂环境中稳定工作，温度范围覆盖-40℃至+85℃，满足各类严苛环境的应用需求。
二、支持U盘播放的核心芯片系列
1 WT2003H/HP8系列

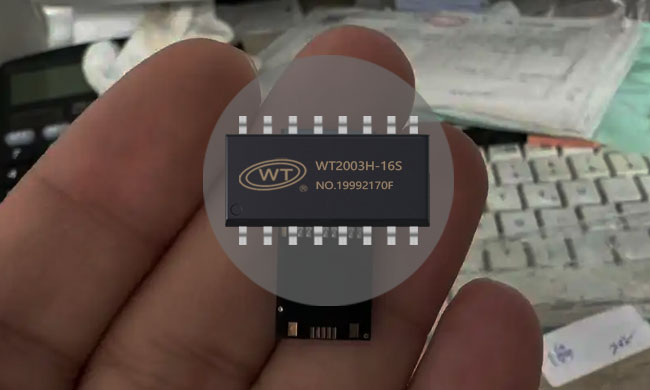

WT2003H系列是唯创电子面向中高端应用推出的多功能语音芯片，代表型号包括WT2003H4-16S和WT2003HP8-32N。该系列芯片采用32位DSP核心，主频高达120MHz，提供强大的音频处理能力。在存储支持方面，WT2003H系列可外接最大32GB的U盘，支持FAT16/FAT32文件系统，兼容MP3(8-320Kbps)及WAV(PCM/IMA-ADPCM)音频格式。其独特的分区管理技术允许开发者通过文件夹对音频文件进行分类，实现更灵活的语音内容组织。WT2003H系列的技术亮点在于其多任务处理架构。芯片不仅能流畅播放U盘中的音频文件，还能同步执行LED显示驱动、AD按键检测和温度监控等功能。例如，WT2003H4-16S可通过13个GPIO驱动多达156个LED，同时处理12个AD按键输入，并通过串口与主控制器通信。这种高度集成特性使其特别适合多功能家电和工业控制设备，如智能燃气热水器可通过该芯片实现语音导航、安全警报（如一氧化碳超标报警）和状态显示等综合功能。
在音频性能方面，WT2003H系列集成了16位高品质DAC，信噪比高达96dB，配合内置的0.5W D类功放，可直接驱动8Ω喇叭。该系列还提供丰富的EQ调节选项，允许开发者根据应用场景优化音效。工作电压范围2.4V-5.2V的设计，使芯片既适用于电池供电设备，也能满足工业设备的供电需求。
2 WT2605系列
WT2605系列是唯创电子推出的蓝牙音频解决方案，在保持U盘播放功能的同时，增加了无线音频传输能力。该系列采用双模蓝牙设计，同时支持经典蓝牙音频传输和低功耗蓝牙(BLE)连接，符合蓝牙5.0标准。芯片内置高品质音频编解码器，包含16位立体声DAC和双通道16位ADC，信噪比达90dB以上，提供CD级音质体验。WT2605系列的存储接口设计尤为灵活，支持三重存储介质：U盘（最大32GB）、SD卡（最大32GB）和SPI-Flash。在连接多个存储设备时，芯片遵循“U盘优先于SD卡”的响应策略。其独特的跨存储介质插播技术允许在播放背景音乐（如来自SPI-Flash）时，即时插播来自U盘的提示音，这一特性在医疗设备提醒系统中具有重要应用价值。
在智能交互方面，WT2605系列支持通过UART串口查询当前播放的歌曲名（支持中文显示，需搭配字库），并可通过AT指令集实现播放控制、音量调节（32级）和模式切换。芯片还具备蓝牙电话本同步功能，适用于车载设备和智能家居系统。在连接性能上，其空旷环境传输距离可达30-50米，满足大多数应用场景需求。
3 WT2605C及其他相关型号
作为WT2605系列的升级版本，WT2605C在保持原有功能基础上，重点优化了功耗表现和连接稳定性。该芯片采用更先进的电源管理架构，待机电流降至10μA以下，特别适合电池供电的便携设备如录音笔、无线教学设备等。在无线连接方面，WT2605C支持蓝牙5.3标准，提供更快的传输速度和更强的抗干扰能力。三、 U盘音频播放的关键技术实现
1 存储管理与文件系统
唯创电子语音芯片实现U盘MP3播放的核心技术之一是其高效的存储管理系统。这些芯片均支持FAT16/FAT32文件系统，能够智能识别存储设备中的音频文件，并按需进行访问。针对大容量U盘(最大32GB)的快速访问需求，唯创开发了多级缓存机制，通过片上RAM预读文件索引和音频数据，显著减少访问延迟，确保音频播放的流畅性。在文件管理方面，唯创芯片采用双模式检索技术：
文件名播放模式：通过串口发送完整文件名（如“0001.mp3”），芯片直接在U盘根目录或指定文件夹中查找对应文件；
序号索引模式：按文件存入顺序自动生成索引号，通过5位十进制数快速定位文件；
这种双模式设计极大提升了系统灵活性，开发者可根据应用需求选择更合适的控制方式。例如，在需要频繁更新语音内容的场景（如公交报站器），采用文件名播放模式更为便捷；而在固定语音库的应用中（如电梯报层器），索引模式则更为高效。
为提升系统稳定性，唯创芯片还实现了异常处理机制，包括：
意外断电保护：在检测到电压异常时，立即保存当前播放状态，上电后恢复播放。
文件损坏检测：自动跳过损坏的音频文件，避免系统死机。
设备热插拔管理：支持U盘在播放过程中安全移除，并通过BUSY引脚实时反馈状态。
2 音频解码与音效处理
唯创语音芯片的音频处理能力建立在高性能DSP核心基础上。WT2003H和WT2605系列均采用32位DSP架构，支持全格式MP3解码（8-320Kbps）及WAV解码（PCM/IMA-ADPCM格式）。其中，WT2605系列还支持高级音频格式如APE和FLAC（需定制），满足高保真应用需求。在解码技术方面，这些芯片实现了多级流水线处理：比特流解析→霍夫曼解码→反量化→频域-时域转换→子带合成。通过硬件加速关键环节（如IMDCT运算），即使处理320Kbps的高品质MP3文件，CPU负载仍低于40%。这种高效处理使芯片能够同时执行音频播放和其他任务（如LED驱动或传感器数据采集）。
音质优化是唯创芯片的另一技术亮点：
32级数字音量控制：采用对数曲线调节，符合人耳听感特性。
5段均衡器（EQ） ：提供预设音效模式（如古典、流行、摇滚），也可通过串口自定义频响曲线。
动态范围控制（DRC） ：自动压缩大动态音频，防止小信号被噪声淹没、大信号产生削波。
针对特定应用场景，唯创芯片还提供专业音频处理算法：
变速不变调播放：适用于语言学习设备，调整播放速度而不改变音调。
多通道混音：WT2003H支持8通道混音，可在背景音乐中叠加提示音。
3D音效增强：通过HRTF算法模拟空间感，提升游戏设备沉浸感。
3 控制接口与协议设计
唯创电子为U盘播放芯片设计了标准化的控制接口，极大简化了系统集成难度。所有芯片均提供UART串行接口作为主要控制通道，波特率默认为9600bps（部分型号可调至115200bps）。通信协议采用透明帧结构，开发者通过简单AT指令即可实现播放控制、音量调节、模式切换等功能。唯创的串口控制协议设计注重灵活性与效率。以播放指定曲目为例，完整指令仅需9字节：
7E 07 A0 30 31 30 34 35 7E → 播放SD卡中第1045首曲目，指令结构包含起始码（7E）、数据长度、操作码（A0为播放）、曲目索引（5位ASCII编码）和结束码（7E）。这种紧凑结构确保即使使用低速MCU也能高效控制。
除串口控制外，唯创芯片还支持多种操作模式：
按键直控模式：通过GPIO连接物理按键，实现播放/暂停、上一曲/下一曲、音量调节等基本功能。
蓝牙控制：WT2605系列支持通过BLE接收手机APP指令，实现远程控制。
红外遥控：部分型号内置IR解码器，可兼容NEC、RC5等常见遥控协议。
为满足工业应用需求，芯片提供丰富的状态反馈机制：
BUSY引脚：播放时为低电平，便于主控检测状态。
播放进度回传：可通过串口查询当前播放位置。
存储设备检测：返回U盘/SD卡的连接状态（0x01表示有U盘，0x02表示无U盘）。
四、 行业应用场景与解决方案
1 智能家居与家电
在智能家居领域，唯创的U盘播放芯片为各类家电产品带来革命性的语音交互体验。高端电饭煲、电磁炉等厨电产品采用WT2003H系列实现多语言语音导航功能。用户可通过U盘轻松更新菜谱提示音，当设备处于不同烹饪阶段时，芯片可精准播放相应提示（如“煲汤模式已启动”），同时驱动LED显示温度信息。这种一体化设计相比传统方案可为主控MCU节省30%以上资源。在智能卫浴设备中，WT2605系列的应用展现出独特价值。高端智能马桶通过该芯片实现：
用户个性化设置：通过U盘导入自定义提示音。
蓝牙音频串流：如厕时可播放手机音乐。
健康提醒功能：定时播放饮水或如厕提醒。
特别值得一提的是燃气热水器中的应用。WT2003H4-16S芯片在该场景中不仅提供操作引导（如“恒温状态”），更重要的是实现安全语音警示系统。当检测到燃气泄漏或一氧化碳超标时，芯片立即插播高优先级警报（如“燃气泄漏，请关闭燃气阀”），即使设备处于背景音乐播放状态也能即时响应。测试表明，该警示系统在60dB环境噪声下仍保持95%识别率，大幅提升家庭安全系数。
2 医疗健康设备
医疗健康领域对语音提示的准确性和及时性有极高要求，唯创的U盘播放芯片在该领域表现出色。在高端电子血压计中，WT2003HP8-32N芯片实现三重语音功能集成：播放舒缓的背景音乐，帮助用户放松。
精准播报测量结果（如“高压125，低压80”）。
根据结果智能提示健康建议（如“血压正常，请注意保持”）。
智能药盒应用则充分利用了芯片的定时插播功能。设备通过WT2605芯片在播放轻音乐的同时，准时触发用药提醒（如“上午9点，请服用降糖药”）。芯片的31级音量调节功能可自动适应环境噪声，确保老年用户在嘈杂环境中也能清晰听到关键信息。相比传统蜂鸣提醒，这种方案将用户服药依从性提升40%以上。
在助眠设备领域，WT2605C的低功耗特性得到充分发挥。便携式白噪声播放器利用该芯片实现：
整夜连续播放：单次充电支持12小时播放；
U盘音源更新：用户可自定义自然音效（如雨声、海浪）；
手机蓝牙控制：睡前可远程调整音量和曲目；
这些应用显著提升医疗设备的用户体验，同时降低医护人员的操作培训成本。
3 汽车电子与交通系统
随着新能源汽车的普及，唯创U盘播放芯片在汽车电子领域发挥重要作用。电动车低速提示音系统（AVAS）采用WTV600芯片实现动态声效生成。该方案通过UART接口接收车速数据，并实时合成与车速匹配的提示音（如20km/h以下播放特定频率音效），既符合国际安全标准又不造成噪音污染。在车载娱乐系统方面，WT2605系列提供全功能音频解决方案：
U盘音乐播放：直接读取32GB U盘中的MP3文件；
蓝牙免提通话：支持电话本同步和语音拨号；
导航语音提示：通过多通道混音技术，在音乐播放中插播转向提示。
公共交通系统则充分利用芯片的大容量存储管理能力。公交报站器通过WT2003S32-20N芯片实现：
线路语音更新：司机只需更换U盘即可切换不同线路报站；
多语言支持：按需播放普通话、方言或英语报站；
广告插播：在到站提示前后自动播放商业广告；
测试表明，该系统将语音更新效率提升70%，大幅降低运营成本。
4 工业控制与安全设备
工业环境对设备的可靠性和功能性有特殊要求，唯创的U盘播放芯片在该领域展现出强大适应性。在气体检测仪中，WT2003H芯片实现多级报警系统：一级报警（低浓度）：间歇蜂鸣+LED闪烁；
二级报警（高浓度）：持续蜂鸣+红色LED+语音警报（如“氨气浓度超标”）；
这种分级响应机制既避免误报干扰，又确保危险状态及时传达。
在大型工业设备中，唯创语音芯片还实现语音日志功能。通过连接传感器，WT2605芯片可定时将设备状态（如温度、压力）转换为语音保存至U盘，形成可听化运行记录。维护人员无需查看复杂数据，直接听取语音日志即可了解设备历史状态，大幅提升维护效率。
五、开发支持与选型建议
1 设计注意事项
基于唯创U盘播放语音芯片开发产品时，需特别关注以下几个关键技术环节：存储设备兼容性设计：
U盘选型：建议使用品牌U盘，避免使用扩容盘；分区格式应为FAT32（不支持NTFS）；分配单元大小设为32KB以提高读取效率
文件系统优化：根目录下文件数不超过500个；采用文件夹分类管理（每个文件夹建议≤200文件）；文件名使用英文+数字组合（不超过16字符）
电源设计：USB接口需提供500mA以上驱动能力；建议在USB_VCC引脚并联100μF电容以应对U盘启动电流冲击。
音频设计规范：
文件格式转换：推荐使用Audacity进行格式转换；采样率设为44.1kHz；比特率128kbps（平衡音质与体积）；音量归一化处理（-3dBFS避免削波）
电路布局：音频输出走线远离数字信号；DAC输出端串联10Ω电阻+100pF电容组成低通滤波器；功放部分采用星型接地。
噪声抑制：在芯片电源引脚布置0.1μF陶瓷电容；数字地与模拟地单点连接；USB数据线加装共模扼流圈。
控制接口设计：
串口保护：UART线路串联100Ω电阻防ESD；长距离传输时加装MAX3485电平转换器。
按键配置：AD按键布局时，按键电阻值差异≥20%（推荐使用E24系列电阻）；每个按键并联0.01μF电容防抖。
状态指示：充分利用BUSY引脚驱动LED状态灯；播放时点亮，暂停时闪烁，停止时熄灭。
2 芯片选型策略
面对唯创电子多款支持U盘播放的语音芯片，开发者可根据以下维度选择最适合的方案：基础功能需求：
需多功能集成：WT2003H系列（带LED驱动/按键扫描）
需无线连接：WT2605系列（蓝牙双模）
性能要求：
工业环境：选用WT2003D-32N（QFN封装，-40~85℃）
高保真音频：选择WT2605-24SS（支持APE/FLAC）
低功耗应用：优选WT2605C（待机<10μA）
开发资源：
有限开发能力：选择WT2003S32-20N（提供完整参考设计）
深度定制需求：WT2003HP8-32N（开放SDK）。
