在现代智能设备的研发设计中，电磁兼容性（EMC）问题一直是硬件工程师们面临的巨大挑战。尤其是对于集成了音频功能的设备，如智能音箱、语音助手、小家电、安防报警器以及车载电子产品等，语音芯片的 PCB布局布线 往往是决定产品能否顺利通过 EMC测试 的关键。对于广州唯创电子及广大电子设计者而言，如何在有限的空间内平衡音频的高保真度与苛刻的电磁兼容标准？本文将结合行业设计规范与唯创电子多年的语音芯片研发经验，深入探讨 音频语音芯片在PCB设计中的EMC考虑因素。

一、为什么音频语音芯片的EMC设计如此重要？

电磁兼容性（EMC）并非一个可以事后弥补的“附加功能”，它必须从产品的概念设计、元器件选型到PCB布局的每一个环节都作为核心质量属性来导入。

对于语音设备而言，EMC设计包含两个关键维度：一方面要确保语音芯片在工作时不对外界产生过强的电磁干扰（EMI） ，符合FCC、CE、CCC等法规认证；另一方面，也必须确保语音系统自身具备足够强的抗干扰能力，能够在复杂的电磁环境下（如手机射频信号、电源纹波、电机噪声等干扰源中）依然保持语音信号的高清晰度和不失真。

作为深耕语音芯片领域多年的企业，广州唯创电子推出的 WTV系列、WT588F系列、WT2003H系列等主流语音芯片，凭借高性能32位MCU、内置DSP音频处理器和灵活的控制接口，广泛应用于智能家电、汽车电子和消费电子等领域。然而，要让芯片的这些高性能在实际产品中得到充分发挥，优秀的PCB设计是必不可少的桥梁。

二、音频语音芯片PCB设计中的五大EMC考虑因素

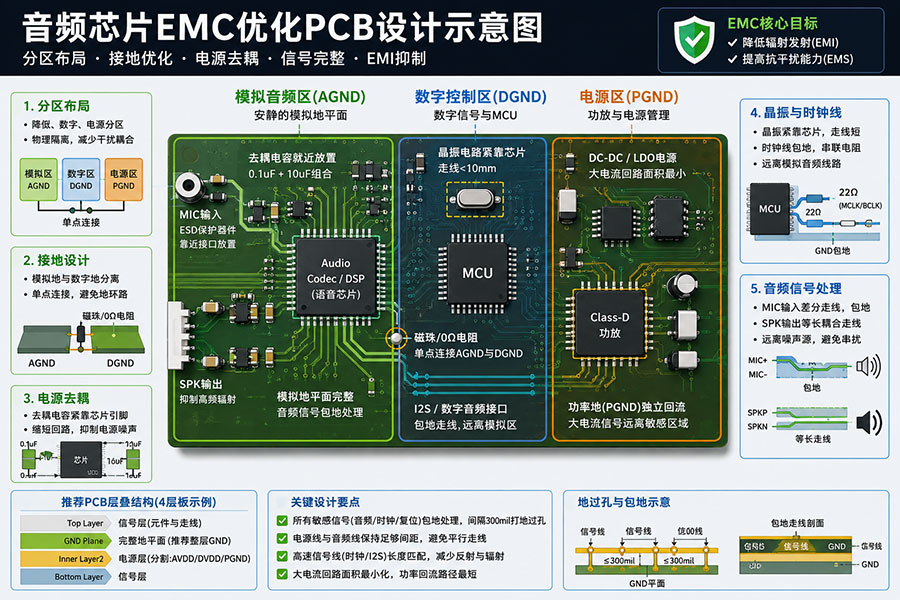

1. 分区布局：将模拟、数字和电源进行物理隔离

为了降低信号串扰和噪声耦合，PCB设计应首先将 数字电路 与 模拟音频电路 分开布局。数字信号通常具有高频率和快速翻转的边缘，容易通过空间辐射或地线耦合的方式干扰敏感的模拟音频信号。

具体分区方法如下：

模拟音频区：主要布置语音芯片的音频输入/输出及外围模拟电路，要求拥有“安静”的地平面。典型应对措施包括将走线加粗至15mil，并全程进行包地处理。

数字控制区：布置MCU、数字音频接口、晶振等噪声源，单独设置数字地回流通路。典型应对措施是通过磁珠或0欧姆电阻与模拟地实现单点连接。

电源区：布置DC-DC或LDO电源电路，为大功率功放提供能量。典型应对措施是确保电源走线与音频线保持足够间距，避免平行走线。

采用 “分区布局、隔离干扰” 的核心原则，可使干扰源和敏感电路在物理上保持适当的距离。在智能门锁、语音识别设备等空间紧凑的应用中，这一隔离策略对于保证语音播报的清晰度至关重要。

2. 接地系统设计：分离模拟地与数字地

接地处理是EMC设计中最基础也最复杂的一环。音频语音芯片通常涉及 模拟地（AGND） 和 数字地（DGND） 两种接地网络。若将两者直接混合连接，数字噪声会通过公共地阻抗注入模拟回路，在最终的音频输出端表现为“嘶嘶声”或底噪过大。

物理分离：在PCB布局中，将模拟地与数字地进行物理分离，两类地平面仅在 电源主滤波电容的负极 或系统唯一的单点处进行连接（通常是一个磁珠或0Ω电阻）。

保证地完整性：音频信号需要“干净”的参考环境，相邻层必须设置为地平面；与之相反，高速信号线附近应避免出现音频信号的过孔与换层，两者在空间上需充分隔离。

善用过孔：对于音频接口的ESD保护器件或关键信号的包地线，间隔300mil应设置一个接地过孔，确保良好的电气连接。

采用上述地线设计方法，能够显著降低地环路带来的哼声和噪声干扰。

3. 电源去耦与抑制处理

语音芯片通常需要 内置功放驱动扬声器，瞬时电流波动较大，这会成为EMI的产生源头。良好的电源设计是EMC成功的基石。

去耦电容就近放置：芯片各个IO电源引脚的去耦电容（如0.1uF + 10uF的组合）务必紧邻芯片引脚放置，缩短高频电流的回路长度，避免“远水解不了近渴”。

模拟与数字电源分离：将模拟电源（AVDD）与数字电源（DVDD）分开供电，必要时使用磁珠或电感进行高频隔离，减少数字电路的开关噪声对模拟部分的影响。

功率地隔离：对于驱动喇叭的PWM或D类功放输出，由于其瞬时电流大，应专门设置 功率地（PGND） ，并单独回流，防止大电流通过公共地干扰到前端的小信号电路。

4. 晶振与时钟线的高速信号处理

无论是 晶振电路 还是 I2S（MCLK、BCLK）时钟线，它们的信号都含有丰富的高次谐波，是PCB上主要的EMI辐射源。

晶振紧靠主控：晶振必须紧邻语音主控芯片放置，走线总长度应控制在 10mm以内。

地线与屏蔽：时钟线两侧应进行 包地处理，并每隔一段距离打上接地过孔。晶振的外壳必须接地，以降低电磁辐射。

串联阻尼电阻：在主控芯片的时钟输出脚靠近源端位置串接 22Ω电阻，可以有效抑制信号的过冲和振铃，从而降低高频辐射。

远离模拟路径：时钟线必须要远离模拟音频的输入/输出线路，禁止平行走线，最好在不同层并用完整地平面隔离。

值得一提的是，广州唯创电子的语音芯片搭载了高性能32位处理器，最高工作频率可达120MHz，但在合理的晶振布局与时钟线处理下，依然可以保持极佳的EMC性能。

5. 音频输入/输出的特殊处理

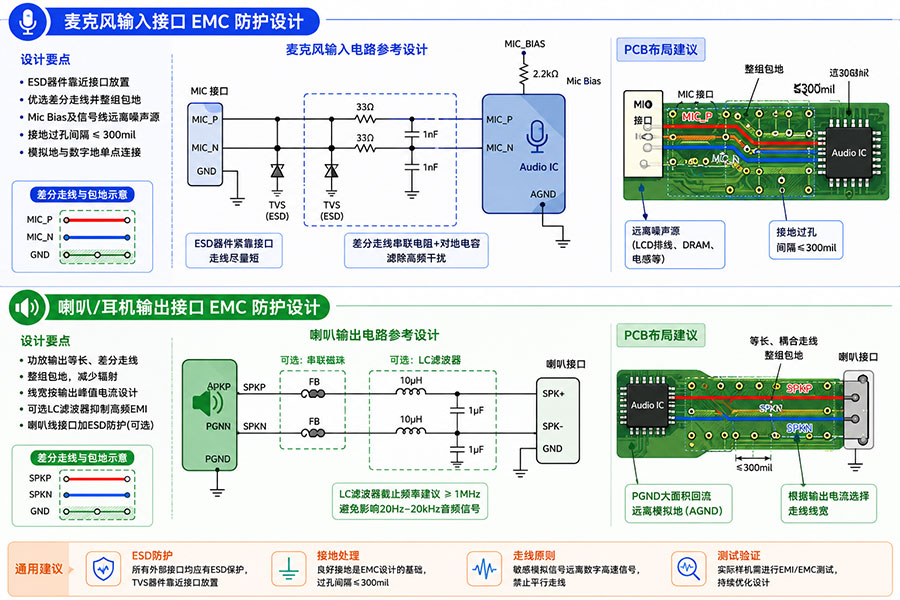

音频接口（MIC拾音与Speaker/HP输出）是EMC防护的重灾区，因为它们是连接外部世界与内部敏感电路的窗口。

麦克风输入：

ESD防护：ESD器件必须紧靠音频接口连接器摆放，确保静电路径优先通过TVS管泄放到地，而非灌入芯片。

差分走线：麦克风信号优选差分走线，并整组包地，可有效抵消共模干扰。

远离噪声：麦克风线（Mic Bias及信号线）必须远离LCD排线、DRAM及电感元件区。

喇叭/耳机输出：

功放输出走线：喇叭的SPKP/SPKN走线需采用等长、耦合走线，并整组包地，线宽需根据输出峰值电流计算。

LC滤波：对于对EMI要求极为苛刻的应用环境，可在功放输出端靠近芯片位置放置LC滤波器来抑制高频发射能量。

三、如何检验音频语音芯片PCB的EMC合规性？

除了在设计端的布局优化，产品最终必须通过电磁兼容测试才能量产。根据国家标准GB/T 9254.1-2021《信息技术设备、多媒体设备和接收机 电磁兼容 第1部分：发射要求》，音频设备需要进行30MHz-1GHz的辐射发射测试以及电源端口的传导发射测试。

如果你的产品是针对海外市场出口，还需要关注 FCC（美国）、CE（欧洲，对应EN55032/EN55035标准） 等认证的差异要求。在设计之初就将广州唯创电子的语音芯片遵循EMC设计规范进行布局，可以大大提高产品的认证通过率，缩短上市周期。

FAQ

Q1：在PCB布局时，为什么不能在音频芯片模拟地下面铺数字铜皮？

因为数字地中流动的是高频开关噪声，如果音频芯片的模拟地参考平面下方是数字铜皮，通过层间寄生电容的耦合，数字噪声会直接干扰到模拟敏感节点，导致语音芯片输出的音频背景噪声（底噪）显著增大。正确的做法是确保模拟音频区域的参考平面为干净的模拟地。

Q2：语音芯片的内置功放输出需要加磁珠来抑制EMI吗？应该怎么加？

这取决于你的系统环境和认证要求。如果设备体积小、喇叭线短，往往通过良好的PCB布局即可达标；但当系统对EMI要求很高时，可以考虑在功放输出端靠近芯片引脚处放置铁氧体磁珠或LC滤波器，但要注意滤波器的截止频率需高于音频带外（如≥1MHz），避免影响20Hz-20kHz音频信号的通带质量。

Q3：我的语音芯片在播放声音时，喇叭里伴随着“滋滋”的电流噪声，是什么原因？

这种现象通常由PCB的EMC设计缺陷导致。主要原因包括：

检查去耦电容与芯片电源引脚的电气距离——距离过远会导致电源纹波明显增大；

数字信号串扰（检查I2S时钟线是否飞越了模拟音频区域或包地处理不当）；

接地设计不合理（模拟地与数字地未分离，导致数字噪声回流经过了模拟地平面）。

Q4：广州唯创电子的哪款语音芯片对EMC设计更友好？

唯创电子的 WT588F系列、WTV系列（如WTV010-16S、WTV600-28SS）以及 WT2003H系列 均在设计上考量了系统集成的便利性，部分芯片内置了DSP处理器和丰富的电源管理单元，只要用户遵循本文提到的PCB布局原则（如晶振紧靠芯片、地平面完整、分区隔离），便能轻松通过EMC测试。

结语

总而言之，音频语音芯片的PCB设计绝非简单的“连通即可”，而是融合了信号完整性、电源完整性和电磁兼容性的系统化工程。对于广州唯创电子及其合作伙伴而言，重视EMC设计不仅是为了通过认证，更是为了保证产品的最终用户能获得高保真、无底噪的纯净语音体验。开发者应在项目初期就引入EMC设计思路，从源头解决问题，才能打造出真正可靠的高质量语音产品。
