痛点引入：语音播报设备的续航焦虑从何而来？

在设计智能门锁、便携医疗设备、无线门铃等电池供电产品时，开发者最头疼的问题往往不是功能实现，而是——设备用不了多久就没电了。

语音芯片在待机时看似“静默”，实则一直处于监听和唤醒准备状态；播放语音的瞬间，电流又会陡然飙升到数百毫安。这种“待机耗电+播放耗电”的双重压力，让续航成了许多语音交互产品的阿喀琉斯之踵。

那么，有没有一套系统的方法，能在不牺牲语音质量的前提下，把功耗降到最低？广州唯创电子作为国内深耕语音芯片领域超过25年的企业，其WTN6系列OTP语音芯片在低功耗设计方面有着丰富的技术积累。本文将从芯片选型、硬件设计、软件策略到电源管理，全方位拆解降低语音芯片功耗的实战方法。

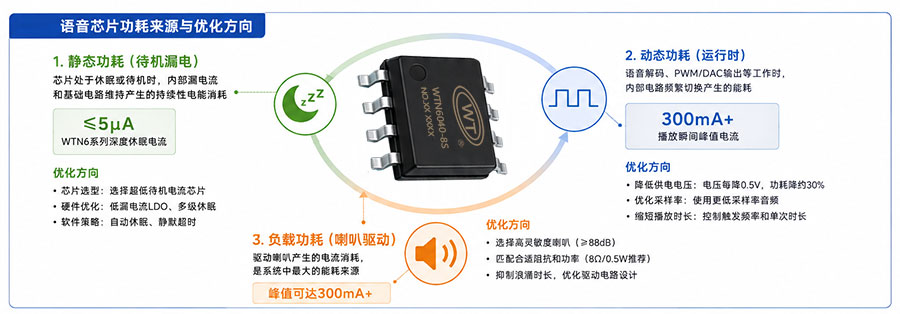

一、了解功耗来源：语音芯片的能耗都去哪了？

要降低功耗，首先要搞清楚功耗从哪里来。语音芯片的功耗分为三个主要部分：

1. 静态功耗（待机漏电）

芯片处于休眠模式时，虽然不执行任何功能，但内部晶体管的漏电流和基础时钟维持仍会消耗少量电能。这是一个持续性的能耗，对于长期待机的设备影响巨大。

2. 动态功耗（运行时）

芯片在执行语音解码、PWM/DAC输出等操作时，内部的逻辑电路频繁开关切换，产生充放电电流。这部分功耗与工作频率和供电电压的平方成正比——电压每降低0.5V，功耗可下降约30%。

3. 负载功耗（喇叭驱动）

这是整个系统中最大的能耗“大头”。驱动喇叭的瞬态电流可达数百毫安，尤其是PWM直推大功率喇叭时，峰值电流需求甚至超过300mA。

理解这些能耗来源后，我们就可以针对性地逐个击破。

二、从源头降耗：选择低功耗语音芯片

降低功耗的第一步，是在选型阶段就做出正确的决策。不同语音芯片的功耗表现差距巨大——选对芯片，功耗控制就已成功了一半。

2.1 WTN6系列OTP芯片：低功耗标杆

广州唯创电子的WTN6系列OTP语音芯片，在功耗控制方面表现尤为突出：

休眠待机电流≤5μA：芯片进入深度休眠模式后，仅维持基础时钟，大部分内部电路完全关闭，能耗极低。

静默待机电流20~50μA：保持IO口监听状态，随时响应触发信号，适用于需要快速唤醒的场景。

静态电流可低至2μA：部分优化的OTP方案甚至可实现低于2μA的静态电流，配合纽扣电池即可驱动。

对于电池供电的便携设备，功耗是选型的首要考量。OTP语音芯片在低功耗方面天生优于Flash语音芯片，这种超低功耗特性使其非常适合纽扣电池供电的应用场景。

2.2 不同系列功耗对比：选型指南

广州唯创电子旗下拥有多系列语音芯片产品，在功耗特性上各有侧重：

选型总结：

若设备语音内容固定、无需后期更新且要求最长续航，WTN6系列是最优选择。

若语音内容需要迭代更新，可选择WT588F02B，同样具备5μA待机功耗。

若需支持MP3格式、高品质音频播放，WT2003H兼顾低功耗与高音质。

若需集成传感器算法（如距离检测、温度传感），WTV380/890是更集成的选择。

三、硬件设计降耗：从电路布局入手

选对了芯片，下一步就是硬件设计的优化。良好的硬件设计可以将芯片的低功耗潜力充分发挥出来。

3.1 供电方案：为芯片提供“刚好够用”的电压

电压过高会直接增大动态功耗和漏电损耗。根据设备供电类型选择最适合的方案：

3.2 电容布局：小元件决定大稳定

看似不起眼的电容，在功耗控制中扮演着关键角色：

VCC与GND之间必须连接0.1μF陶瓷电容，且尽量靠近芯片VDD引脚放置，以滤除高频噪声，增强抗干扰能力。

在大功率播放场景下，建议增加一个10μF至100μF的储能电容，平抑播放时的电压跌落。

采用多电容并联方案（0.1μF + 10μF + 100μF），兼顾高频滤波和中低频储能。

3.3 喇叭匹配：选对负载，省电又清晰

喇叭驱动是语音芯片最大的能耗源，合理选择喇叭可以显著降低播放功耗：

优先选择高灵敏度喇叭（88dB以上） ：灵敏度越高，产生相同响度所需的驱动电流越小。

根据产品需求选择合适功率：便携设备通常8Ω/0.5W喇叭已足够，无需选择大功率喇叭徒增功耗。

注意抑制浪涌电流：在喇叭两端并联100Ω电阻、串联0.1μF电容，可抑制启动时的浪涌电流冲击。

3.4 PCB布线规范

电源走线宽度≥0.5mm，以降低走线电阻带来的压降和损耗。

喇叭驱动线远离数字信号线和晶振电路，间距建议大于3mm，避免串扰造成的信号不稳定。

若采用DAC输出外接功放的方案，DAC输出线应远离开关电源等干扰源。

四、软件策略降耗：从代码优化入手

硬件设计好了，软件层面的优化同样关键。正确的软件策略可以让芯片在不需要工作时进入最低功耗状态。

4.1 善用自动休眠机制

WTN6系列芯片的一大特点是：语音播放结束后约2秒即可自动进入休眠模式。这是大幅延长续航的核心机制，开发者无需编写复杂的休眠控制代码，只需确保芯片正确上电和触发即可。

建议在应用软件中实现动态功率管理：语音播报结束后立即停止发送指令，让芯片自然进入休眠；同时可设置静默超时（如10秒无操作进入深度休眠），减少无效能耗。

4.2 控制播放时长和触发频率

对于电池供电设备，播放时长和触发频率直接决定续航寿命。以智能电子锁为例：

日均触发20次，单次播报3秒 → 日均播放功耗约0.5mAh，CR2032电池（220mAh）理论寿命约440天

这一数据说明：即使单次播放电流很大（峰值300mA），由于播放时间极短，对整体续航的影响反而不如待机功耗大。在每小时仅播报1次的产品中，静态功耗占比可达99.6%以上，降低待机电流才是关键。

4.3 上电初始化需充分等待

这是一个容易被忽视但非常重要的细节：WTN6芯片上电需要约100ms的初始化时间，在此期间无法响应任何指令。如果MCU在上电后立即发送指令，芯片将无法接收，导致语音播放失败甚至出现异常状态。

正确做法：上电后延时至少150ms再发送第一条指令，确保芯片完成初始化并进入待命状态。这在多指令场景下尤为重要，可避免因通信失败导致的额外能耗。

4.4 优化音频采样率

降低采样率是减小语音数据量的直接方法，可以有效缩短播放时间和降低处理功耗。WTN6系列支持6kHz至32kHz的音频采样率：

短时提示音场景：采用8kHz采样率即可满足基本清晰度要求，同时匹配内置存储，无需外挂存储芯片，进一步降低能耗。

高品质语音场景：可根据实际音质需求选择16kHz或32kHz，在功耗与音质之间取得平衡。

使用单声道格式：避免使用双声道文件，双声道会占用双倍存储空间并增加解码功耗。

五、电源管理的进阶技巧

5.1 选用低漏电流LDO

对于持续监听（静默待机）的应用，静态功耗占比极高。此时普通LDO的静态电流可能达到10~30μA，反而大于芯片本身的待机电流，成为系统功耗的瓶颈。

解决方案：选用超低漏电流LDO，如TPS7A05系列，其自身消耗的静态电流可控制在1μA以内，让芯片的待机功耗优势真正发挥出来。

5.2 外挂Flash的功耗优化

如果项目选择了Flash语音芯片（如WT588F系列）并需外挂SPI Flash扩展存储，布线优化同样影响功耗：

SPI时钟线应远离音频信号线，减小信号串扰和误码。

在Flash电源引脚增加0.1μF去耦电容，减小电源纹波。

尽量减少不必要的Flash读操作，仅在需要播放时唤醒Flash。

六、典型应用场景功耗实测与案例

6.1 智能电子锁

工作周期：日均触发20次，单次播报3秒

日均功耗计算：(20×3s×300mA + 86400s×5μA)/3600 ≈ 0.5mAh

CR2032电池寿命：220mAh / 0.5mAh/天 ≈ 440天

6.2 医疗设备提示音

工作模式：持续监听按键，每小时播报1次

静态功耗占比：约99.6%（25.9小时待机 vs 0.1小时播放）

设计要点：选用低漏电流LDO，将系统整体待机功耗降至最低

6.3 无线门铃

功耗表现：唯创WTN6040F芯片深度睡眠电流仅3μA，搭载CR2032电池可实现3年续航

集成优势：单芯片集成EV1527协议，免MCU设计进一步降低整体BOM功耗

6.4 体脂秤

功耗表现：WT588F系列在待机模式下功耗可达2μA以下，配合定期唤醒的测量逻辑，一颗纽扣电池可支撑数百次测量

七、功耗自检清单

在完成设计后，建议逐项检查以下要点：

八、总结

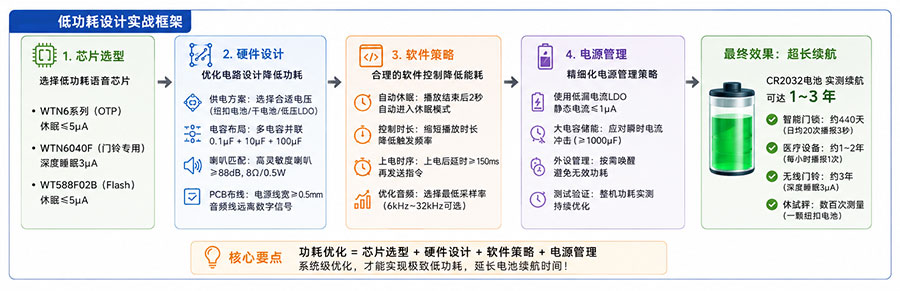

降低语音芯片的功耗，不是单一环节的优化，而是从选型到硬件、从软件到电源管理的系统级工程。以广州唯创电子WTN6系列为代表的高性能低功耗语音芯片，在硬件层面已提供了极低的待机功耗基础；而开发者要做的，是在此基础上通过精心的硬件设计、合理的软件策略以及精准的电源管理，将每一毫安时的电能都用在刀刃上。

记住几个关键的数字：

5μA —— WTN6系列深度休眠待机电流，是低功耗的基石

300mA —— 语音播放的峰值电流，是功耗控制的主战场

440天 —— 智能门锁场景下CR2032电池的实测续航

当每一个环节都做到极致，你的产品续航能力将远超同行，成为市场上真正的“耐力冠军”。
