WT2605 蓝牙音频芯片
双模蓝牙5.0 · 高品质MP3/WAV · 串口控制 · 多存储介质
3.0~5.0V 蓝牙5.0 BR/EDR+BLE MP3/WAV 16bit ADC/DAC TF/U盘/SPI-Flash
双模蓝牙5.0
音频+数据，支持BLE
音频+数据，支持BLE
直接驱动喇叭
内置D类功放，支持EQ调节
内置D类功放，支持EQ调节
多存储支持
SPI-Flash/TF卡/U盘
SPI-Flash/TF卡/U盘
UART控制
指令丰富，支持文件名/索引播放
指令丰富，支持文件名/索引播放
蓝牙通话功能
接听/挂断/电话本*
接听/挂断/电话本*
产品概述
WT2605是一款专为音频蓝牙应用设计的高性能芯片，集成32位DSP核心（120MHz），支持蓝牙5.0双模（BR/EDR+BLE）。内置高品质音频编解码器（16bit DAC/ADC），可直接驱动喇叭，也支持外接功放。通过UART串口可灵活实现索引播放、文件名播放、文件夹内播放、音量调节、EQ切换、蓝牙通话控制等功能。支持SPI-Flash、TF卡、U盘三种存储介质，满足不同场景的语音/音乐播放需求。广泛应用于蓝牙音箱、车载音频、智能家居、工业提示等。
上电初始化完成后会返回“7E04010005EF”。串口指令间建议间隔≥200ms。蓝牙默认名称：BT_WT2605（音频），LE_WT2605（BLE）。
电气参数
| 工作电压 | 3.0V ~ 5.0V |
| 工作电流 | ≈25mA（空载） |
| 蓝牙发射功率 | +2dBm（典型） |
| 音频DAC SNR | ≥96dB |
| 音频ADC SNR | ≥90dB |
| 工作温度 | -40℃ ~ +85℃ |
管脚定义 (SSOP24)
△ 详细引脚布局请参考规格书，此处为示意
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | NC | 空脚 |
| 2 | VDDDAC | DAC电源，接0.1μF电容到地 |
| 3 | AGND | 模拟地 |
| 4 | NC | 空脚 |
| 5 | TXD | UART数据发送 |
| 6 | RXD | UART数据接收 |
| 7 | SPI_CS/IR | SPI片选/红外输入 |
| 8 | VUSB | USB电源输入，接0.22μF电容到地 |
| 9 | VDDIO | 3.3V内部LDO输出 |
| 10 | VBAT | 电源输入 |
| 11 | DGND | 数字地 |
| 12 | VREG | 去耦引脚，接1μF电容到地 |
| 13 | PWRKEY | 按键输入（定制功能） |
| 14 | BLUE_ANT | 蓝牙天线 |
| 15 | OSCI | 26MHz晶振输入 |
| 16 | OSCO | 26MHz晶振输出 |
| 17 | USBDM | USB D- |
| 18 | USBDP | USB D+ |
| 19 | SDDAT/SPIDO | SD卡数据/SPI数据输出 |
| 20 | SDCLK/SPICLK | SD卡时钟/SPI时钟 |
| 21 | SDCMD/SPIDI | SD卡片选/SPI数据输入 |
| 22 | MIC+/AUX_L | MIC正极输入/AUX左声道 |
| 23 | DACR | DAC右声道输出 |
| 24 | DACL | DAC左声道输出 |
※ 晶振规格：26MHz，负载电容11pF，精度±10ppm。天线布线需注意阻抗匹配和接地隔离。
常用UART指令
协议格式：7E + 长度 + 命令 + 参数 + 校验和(累加和低字节) + EF。默认115200bps。
| 命令 | 功能 | 示例(16进制) |
|---|---|---|
| A0 | 索引Flash播放 | 7E 05 A0 00 01 A6 EF |
| A2 | TF卡根目录索引播放 | 7E 05 A2 00 01 A8 EF |
| A3 | TF卡文件名播放 | 7E 07 A3 54 30 30 32 90 EF |
| A4 | TF卡文件夹内索引 | 7E 0A A4 4D 55 53 49 43 00 01 30 EF |
| A6 | U盘根目录索引 | 7E 05 A6 00 01 AC EF |
| AA | 暂停/继续 | 7E 03 AA AD EF |
| AB | 停止 | 7E 03 AB AE EF |
| AC | 下一曲 | 7E 03 AC AF EF |
| AD | 上一曲 | 7E 03 AD B0 EF |
| AE | 音量调节(00~31) | 7E 04 AE 1E D0 EF |
| AF | 播放模式设置 | 7E 04 AF 01 B4 EF（单曲循环） |
| B1 | 插播指令 | 7E 06 B1 00 00 03 BA EF |
| BB | 切换蓝牙/MP3模式 | 7E 03 BB BE EF |
| BC | 接听电话 | 7E 03 BC BF EF |
| BD | 挂断电话 | 7E 03 BD C0 EF |
| C2 | 查询工作状态 | 7E 03 C2 C5 EF |
| CA | 查询外设连接 | 7E 03 CA CD EF |
| CB | 查询歌曲名 | 7E 03 CB CE EF |
| CC | 查询Flash总曲目 | 7E 03 CC CF EF |
| E7 | U盘拷贝到Flash | 7E 03 E7 EA EF |
注：文件名最多支持8字节（ASCII），文件夹名固定5字符。详细返回码及更多指令请参考完整手册。
典型应用场景
车载蓝牙
蓝牙音乐播放、免提通话、导航语音播报
蓝牙音箱
双模蓝牙连接，支持TF卡/U盘本地播放
智能家居
语音提示、音乐门铃、安防报警
工业音频
设备语音导航、远程广播系统
开发配套工具
USB声卡/读卡器
连接PC可显示TF卡盘符，支持声卡功能（需断开蓝牙）
U盘固件升级
预留USB接口，插入U盘即可升级模块固件
串口调试助手
提供指令调试软件，快速验证播放、蓝牙、通话功能
参考电路 & 例程
提供原理图、PCB布局建议、C51/ARM示例代码
硬件设计参考
- 电源： VBAT(10脚)供电3.0~5.0V，需靠近引脚放置10μF+0.1μF电容；VREG(12脚)接1μF电容到地。
- 晶振： 26MHz，负载电容11pF，精度±10ppm，晶振靠近芯片，下方敷铜隔离天线。
- 蓝牙天线： 天线走线尽量短，使用圆弧拐角，周围敷铜地并加过孔，保持净空区。静电敏感环境建议在天线端加TVS管（<0.45pF）。
- 音频输出： DACL(24)/DACR(23)可直连功放（如NS4150）驱动喇叭；PWM输出也可直推8Ω喇叭。
- 串口： TXD(5)/RXD(6)为3.3V电平，与5V MCU通信需加电平转换或分压电阻。
- USB接口： 预留USBDM(17)/USBDP(18)，可用于U盘播放、读卡器、声卡、固件升级。
详细电路参考《WT2605应用电路图》，可联系FAE获取完整设计包。重点：外挂Flash建议使用唯创原厂，避免播放异常。
常见问答 (FAQ)
WT2605支持哪些音频格式？
支持MP3（≤48Kbps~320Kbps）、WAV（PCM，≤44.1K/384Kbps）。不支持WAV ADPCM格式，需定制。
如何同时使用蓝牙和TF卡播放？
上电默认蓝牙模式，通过BB指令切换到MP3模式即可播放TF/U盘/Flash。注意两个模式不可同时播放，但蓝牙连接可以后台保持。
插播指令支持哪些存储介质？
B1指令标示字00对应Flash，01对应TF卡，02对应U盘。插播时当前播放被暂停，插播结束后恢复。
如何修改蓝牙名称？
使用D1指令，参数0修改经典蓝牙名，参数1修改BLE名。修改后会断开连接，需重新上电或切换模式生效。
芯片支持电话本功能吗？
标准工程不支持，如有需求可联系业务定制含电话本的固件（受内部资源限制）。
播放U盘音频时如何保证文件顺序？
文件排序以拷贝到U盘的先后顺序为准，非文件名排序。建议按顺序逐个复制文件。
样品与技术支持
免费样品 | 在线烧录器 | 快速定制
📑 规格书预览 (PDF)
📞服务优势 / SERVICE ADVANTAGE
speed- 速度VIP客户免费制作语音·24小时快速打样寄出
stock- 库存1500㎡大型仓储，各类型号产品库存充足，交货周期有保障
delivery- 交付全自动语音芯片烧录机，300K订单可7天交付
performance- 性能比市面同类功能语音芯片IC降低30%成本，品质稳定性提升39%
🏆实力展示 / STRENGTHS
-
01拥有完善的客户服务体系、资深客服团队全程跟踪服务。
02我们拥有资深的语音芯片软硬件开发工程师团队。
0311道产品出货检测流程，确保客户到手即用。
04VIP客户免费制作语音，24小时内免费样品寄出。
0510+技术服务（资深FAE）团队全程跟踪提供技术支持。
🔥热品推荐 / HOT PRODUCTS
WT588E02B-8S远程更新语音芯片
1.16位DSP语音芯片、32Mhz内部振荡； 2.工作电压2.0~5…

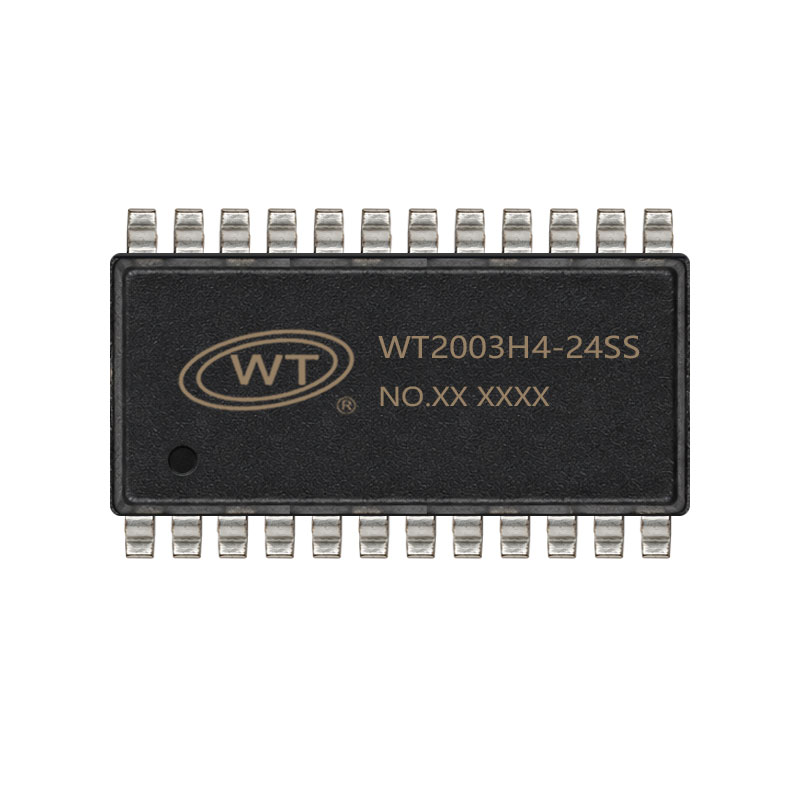

WT2003HX 远程升级语音芯片
