WT2003HX系列MP3解码芯片音频输出怎么配？DAC与PWM功放两种方案对比与匹配建议

导语： WT2003HX MP3解码芯片提供了两种音频输出方式——PWM直接驱动喇叭，或DAC输出外接功放。同样的芯片，用哪种方案音质更好？电路怎么搭？怎么切换？这篇文章把音频输出这件事讲透。

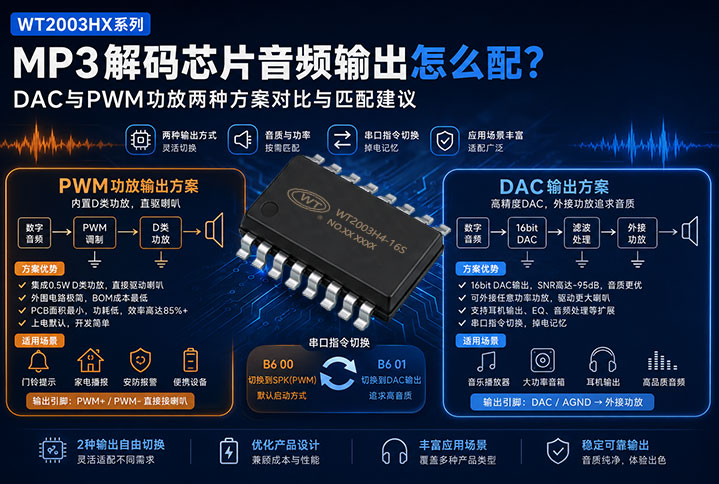

一、WT2003HX的音频输出架构

WT2003HX内置了完整的音频输出链路，从解码后的数字音频信号到最终驱动喇叭发声，芯片提供了两条路径：

数字音频 → DAC → 模拟音频输出（可直接外接功放）

数字音频 → PWM调制 → D类功放 → 直接驱动喇叭

芯片默认采用 PWM+内置D类功放 输出方式，但通过串口指令可以切换到 DAC输出 模式。两种方式各有优势，适用于不同的产品需求。

二、PWM功放输出方案：集成D类功放，直驱喇叭

2.1 方案概述

WT2003HX内置了 0.5W D类功放，通过PWM+和PWM-两个引脚直接输出差分信号驱动喇叭。这是芯片上电默认的音频输出方式。

引脚定义：

2.2 方案优势

2.3 适用场景

低成本语音播报产品（门铃、家电提示、安防报警）

PCB空间极度受限的设备

对音质要求中等、对成本敏感的批量产品

输出功率需求≤0.5W的便携设备

2.4 电路设计要点

（1）喇叭选型

推荐阻抗： 4Ω~8Ω

推荐功率： ≤0.5W

建议选用 密闭式或倒相式 小扬声器

（2）电源滤波

功放输出对电源质量有一定要求：

VCC和VOUT引脚各接 106电容（10μF） 到地，距离芯片管脚不超过1cm

建议在功放电源引脚附近增加 104电容 作为高频滤波

（3）PCB Layout注意事项

PWM+和PWM-为差分走线，尽量等长、靠近

喇叭线远离敏感的模拟信号线（如DAC输出线）

芯片GND与功放GND建议单点接地

三、DAC输出方案：外接功放，追求音质

3.1 方案概述

当产品对音质有更高要求，或者需要驱动更大功率的喇叭时，WT2003HX MP3解码语音芯片提供了 DAC输出 模式。芯片内置 16bit高精度DAC，可输出高质量的模拟音频信号。

引脚定义：

DAC核心参数：

3.2 方案优势

3.3 适用场景

音质要求较高的产品（音乐播放器、高端玩具）

需要驱动 >0.5W 喇叭的设备

需要外接耳机输出的产品

有音频处理需求的系统

3.4 外接功放推荐匹配方案

方案一：AB类功放（音质优先）

特点： 音质温暖自然，无开关噪声，但效率较低（50%~60%），适合电池续航要求不高的设备。

方案二：D类功放（效率优先）

特点： 效率高（>85%），发热小，适合便携设备，但PCB设计需注意EMI抑制。

方案三：耳机驱动（个人音频）

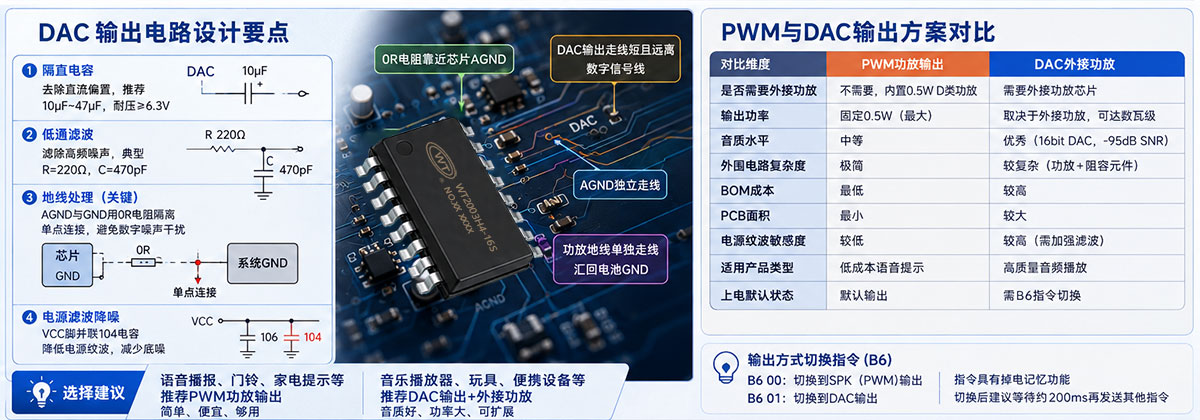

3.5 DAC输出电路设计要点

（1）输出耦合电容

DAC输出端需要串联隔直电容，去除直流偏置：

推荐容值： 10μF~47μF 电解电容或贴片电容

耐压： ≥6.3V

高品质音频建议使用 薄膜电容 或 音频专用电解电容

（2）低通滤波

DAC输出含有带外高频噪声，建议增加RC低通滤波：

典型截止频率： 20KHz~30KHz

推荐RC取值： R=100Ω~1KΩ，C=220pF~1nF

可根据实际听感调整

（3）地线处理

这是DAC输出设计中最重要的环节！

AGND与GND在外接功放时，需用 0R电阻 进行隔离

0R电阻的位置：靠近芯片AGND引脚，单点连接至系统GND

芯片GND与功放GND分开走线，回到电池GND汇合

避免数字地和模拟地共用走线，防止数字噪声串入模拟音频

（4）电源滤波降噪

DAC输出对电源纹波非常敏感，官方建议：

在VCC管脚原有106电容的基础上，再并联一颗104电容

小电容参数可根据底噪情况在102~104之间微调

可有效降低因电源纹波造成的音频底噪

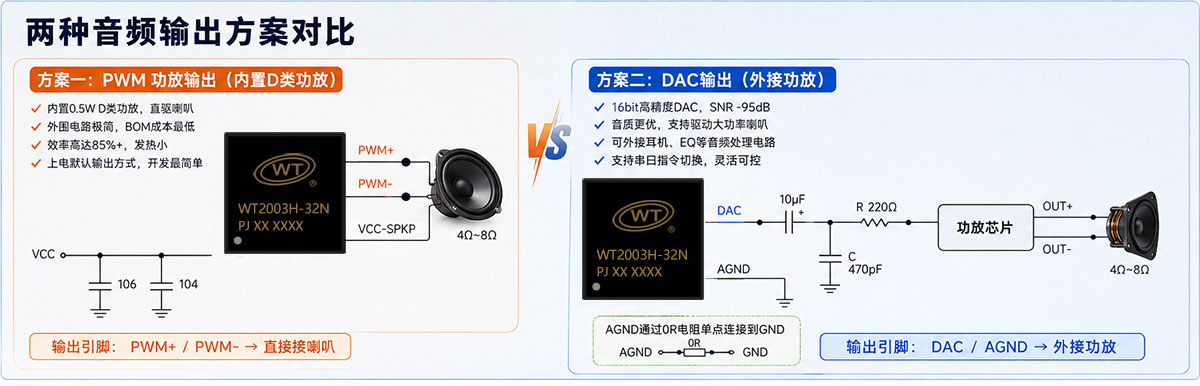

四、两种输出方案对比

五、输出方式切换：B6指令详解

WT2003HX支持通过串口指令在两种输出方式间切换，且 具有掉电记忆功能。

指令格式

参数含义：

00 → 切换到 SPK（PWM功放）输出

01 → 切换到 DAC输出

指令示例

切换为DAC输出：→ 7E 04 B6 01 BB EF← 7E 04 B6 00 BA EF  // 执行成功切换回PWM功放输出：→ 7E 04 B6 00 BA EF← 7E 04 B6 00 BA EF

切换时序要求

发送B6指令后，芯片会执行音频输出通道切换，建议：

发送B6指令，等待返码确认

等待约200ms 后再发送其他指令

切换后音频输出会短暂中断约几十毫秒，属于正常现象

工程提示： 切换指令具有掉电记忆，意味着设置一次后，即使断电再上电，输出方式也会保持。如需改回PWM输出，需再次发送B6 00指令。

六、音频输出设计实战建议

场景一：低成本语音提示设备（门铃、报警器）

推荐方案： PWM功放输出

电路简化： PWM±直接接0.5W喇叭

成本： 最低

关键注意： 确保喇叭阻抗匹配（4~8Ω），避免过载

场景二：电池供电的便携音乐播放器

推荐方案： DAC输出 + D类功放（效率高）

功放推荐： NS4150或PAM8302（3W左右）

关键注意： 电源滤波要充分，DAC输出串隔直电容

场景三：桌面设备/需要较大音量的场景

推荐方案： DAC输出 + AB类功放（音质好、功率足）

功放推荐： 8002系列或TDA2822（3~5W）

关键注意： AB类功放发热较大，需考虑散热和PCB Layout

场景四：耳机输出产品

推荐方案： DAC输出 + 简单RC滤波后接耳机座

或采用： DAC输出 + 专用耳机功放（如MAX4410）

关键注意： 输出电容选择高品质音频电容，避免串音

七、常见问题与解决方案

Q1：切换DAC输出后没有声音？

检查是否在DAC输出端串联了隔直电容（必须）

检查外接功放是否已上电

确认B6指令的返码为7E 04 B6 00 BA EF，表示指令执行成功

Q2：DAC输出有底噪（嘶嘶声）？

检查电源滤波：VCC和VOUT是否接了106电容？是否在1cm以内？

尝试在VCC脚增加104电容并联

检查AGND和GND是否用0R电阻隔离

检查功放地线是否与芯片地线共地引入噪声

尝试降低音量后再放大功放增益，降低DAC输出级噪声

Q3：PWM功放输出声音失真？

检查喇叭阻抗是否在4~8Ω范围内

确认输出功率未超过0.5W

检查VCC供电是否稳定（纹波<5%）

检查喇叭是否损坏或音圈偏移

Q4：两种输出方式切换后声音忽大忽小？

PWM和DAC的输出电平可能存在差异

建议切换后重新设置AE音量指令

或在功放端增加电位器/电阻分压调整增益匹配

八、总结

WT2003HX的音频输出设计提供了 从极简到高品质的完整路径：

选择PWM还是DAC，本质上是 成本、音质、功率 的三方权衡：

PWM方案：简单、便宜、够用——适合大多数纯语音提示产品

DAC方案：音质好、可扩展、设计灵活——适合追求音质和大功率的产品

两种方案各有千秋，而WT2003HX把两种选择都放在了同一颗芯片上，让工程师可以根据产品定位灵活切换——这才是这套音频输出架构的真正价值。
