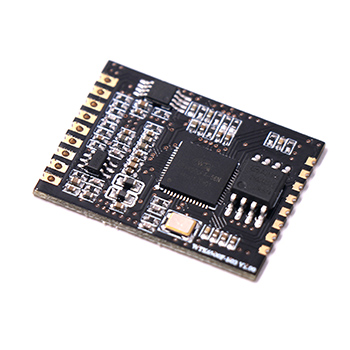

WTK6900F-B03语音识别模块

产品特征: WTK6900F-B03模块是专用于物联网交互及控制领域的智能MCU模块。该智能模块基于目前最先进的深度神经网络(DNN - HMM)语音识别技术,实现了高识别率、高实时性、本地和云端结合、高度一体化的语音识别及处理功能;可以实现语义识别等特定智能语音交互效果。同时该模块具备常规MCU的控...
全国服务热线

13602445256

功能概述/PRODUCT INTRODUCTION

1.ARM Cortex-M4F,最高运行频率200MHz
2.内置 512KB SRAM
3.内置 ASR 硬件加速引擎:
4.语音活动检测引擎(VAD),支持 VAD 参数可调
5.语音特征提取引擎(FE)
6.支持本地语音识别解码
7.支持低功耗语音唤醒
8.支持回音消除功能
9.内置 1 路 UART 接口
10.内置 1 路 SPI 接口
11.支持外接晶体和有源晶振
12.内置 PLL
13.内置上电及欠压复位电路
14.IO 供电:3V
15.内核供电:1.2V
16.支持睡眠待机模式
17.内置独立看门狗和窗口看门狗
18.支持超时产生中断或复
19.内置 2通道 16bit SAR ADC

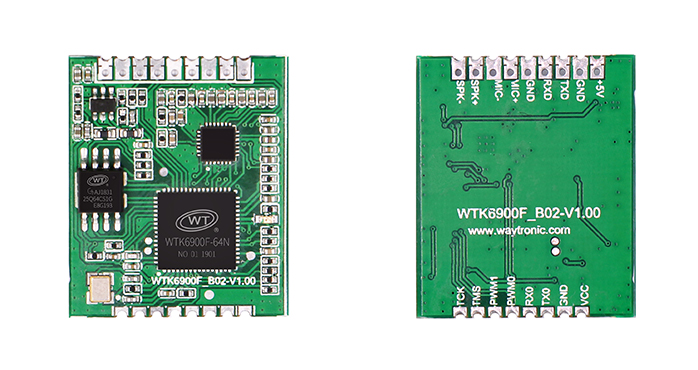

引脚布局




管脚介绍


管脚号

管脚名称

类型

功能描述

1

RESET/P35

I

IO口(暂时未使用)

2

P13

IO

IO口

3

SPK+

AO

喇叭接线端

4

SPK-

AO

喇叭接线端

5

DACR

IO

DAC右声道输出

6

DACL

IO

DAC左声道输出

7

AUX_L

IO

AUX录音音频信号左声道输入端

8

AUX_R

IO

AUX录音音频信号声道输入端

9

MIC/P03

AI

麦克风接线端/线路录音输入端

10

GND

PWP

电源

11

P14

I/O

IO口(暂时未使用)

12

TXD

O

UART异步串口数据输出端

13

RXD

I

UART异步串口数据输入端

14

IR/P07

I/O

I/O口(暂时未使用)

15

ADC_KEY

I

ADC按键连接暂时未使用

16

VCC33

PWP

LDO 3.3V电源输出端。

17

BUSY

I/O

忙信号

18

VDD50

PWP

模块电源端

19

DM

IO

USB数据端DM

20

DP

IO

USB数据端DP




应用范围


应用功能
1)电饭煲-语音导航
2)电磁炉-语音导航
3)电冰箱-语音导航
4)无线广播设备-实时对讲方案
5)多媒体教学设备-实时对讲方案
6)网络收音机-流媒体方案
7)电子导航系统-流媒体方案
8)发声医疗设备

-流媒体方案

9)电梯报层器、语音提示器等周边产品-远程下载方案
10)智慧家居,智慧城市,智慧畜牧等-远程下载方案
11)交通,井下定位、报警-远程下载方案
12)智能充电设备(充电宝、充电桩等)-远程下载方案
13)录音笔-录音方案
14)录音对讲机-录音方案
