WT588F02A-16S 是广州唯创电子有限公司推出的一款16位DSP语音芯片，内部集成32MHz振荡器与16位PWM解码器，专为高品质录音与语音播放设计。芯片内置2Mbit Flash存储，可灵活分配为固定语音或录音空间，支持一线串口控制与独立按键控制两种模式，并可外挂最大128Mbit SPI Flash，实现超长录音。其0.5W直驱喇叭能力与14位DAC输出，配合丰富的配置指令，让WT588F02A-16S成为智能家居、安防警报、医疗设备、玩具等领域的理想语音解决方案。
16位DSP内核，音质出众
内部32MHz主频，16位PWM解码，信噪比高，声音还原清晰自然。录音采样率最高支持16kHz，固定语音采样率可达32kHz。
内置2Mbit Flash，可反复烧写
芯片主控程序与Flash数据均可擦除重写。若全部用于固定语音，最长可存320秒；全部用于录音，最长可录135秒（8kHz低音质）。同时支持外挂Flash，最大容量128Mbit，录音时长大增。
一线串口控制，指令丰富
仅一根数据线即可实现播放、停止、循环、录音、删除、音量调节等全部操作。同时支持按键控制（两者可共存），按键模式支持长按录音、短按播放、长按循环等。
灵活配置，开放自定义
允许用户通过指令自定义录音段数、采样率、压缩比、增益、输出方式（DAC/PWM），并具备掉电记忆功能，无需重复设置。
多种音频输出方式
PWM直驱喇叭：可直推8Ω/0.5W喇叭，外围极简。
外接PWM功放：配合WT1312等芯片，提升输出功率。
DAC输出：14位DAC输出，可接WT4890等功放，支持1W喇叭。
低功耗与状态指示
工作电压2.0V~5.5V，待机功耗极低。BUSY引脚可输出芯片工作状态，方便MCU判断。
录音提示与保护
录音开始有“滴”声提示，结束自动处理。内置自动增益控制（AGC）麦克风接口，录音清晰稳定。支持单段删除与全盘清空命令。
| 参数项目 | 规格 |
|---|---|
| 工作电压 | 2.0V ~ 5.5V |
| 内核 | 16位DSP，32MHz |
| 音频输出 | 16位PWM（直推8Ω/0.5W），14位DAC |
| 内置Flash容量 | 2Mbit（约200KB可用空间） |
| 外挂Flash | 支持最大128Mbit SPI Flash |
| 录音采样率 | 8kHz / 12kHz / 16kHz 可配置 |
| 固定语音采样率 | 最大32kHz |
| 录音压缩比 | 3档可调（低/中/高音质） |
| 录音时长（内置） | 135秒（8kHz低音质） / 68秒（16kHz高音质） |
| 控制方式 | 一线串口、按键控制（可并存） |
| 音量调节 | 16级（E0H~EFH） |
| BUSY输出 | 高电平有效（播放/录音/删除/配置时） |
| 工作温度 | -20℃ ~ +75℃ |
| 封装 | SOP16 |
WT588F02A-16S的录音时长由采样率和压缩比共同决定。内置Flash的参考录音时长如下：
| 采样率 | 音质等级（压缩比） | 录音时长 |
|---|---|---|
| 8kHz | 低（1.5bps/Hz） | 135秒 |
| 8kHz | 中（2.0bps/Hz） | 105秒 |
| 8kHz | 高（3.0bps/Hz） | 69秒 |
| 12kHz | 低 | 90秒 |
| 12kHz | 中 | 70秒 |
| 12kHz | 高 | 48秒 |
| 16kHz | 低 | 68秒 |
| 16kHz | 中 | 52秒 |
| 16kHz | 高 | 37秒 |
使用外挂Flash时，容量可按公式 时间 = 容量 ÷ (采样率 × 压缩比) 计算。例如外挂32Mbit Flash，16kHz高音质下可录制约20分钟。
| 命令码 | 功能 |
|---|---|
| 00H~CFH | 播放指定地址固定语音（最多208段） |
| F2H | 循环/取消循环播放当前段 |
| F5H+XXH | 开始录音（XX为段地址） |
| F6H+XXH | 播放指定段录音 |
| FC+XXH | 删除指定段录音 |
| FDH | 删除全部录音 |
| FEH | 停止播放/停止录音 |
| E0H~EFH | 音量调节（16级） |
| D1H+XXH | 配置输出方式（00=PWM, 01=DAC） |
| D2H+XXH | 配置录音段数 |
| D3H+XXH | 配置录音采样率（00=8K, 01=12K, 02=16K） |
| D4H+XXH | 配置压缩比档位（00=低, 01=中, 02=高） |
| D5H+XXH | 配置录音增益（00~03） |
| DEH+00H | 读取当前配置信息（通过BUSY输出UART数据） |
所有配置指令均具备掉电记忆，发送后Busy脚会输出忙碌状态，需等待至少1秒后再发下一条指令。
| IO引脚 | 功能 |
|---|---|
| PB0 | 高电平触发录音，保持高电平持续录音，松开停止 |
| PB1 | 短按（≥32ms）播放录音一次；长按（≥2s）循环播放，再次长按停止循环 |
| PB2 | 高电平播放录音（不循环），低电平停止 |
注意：按键模式仅针对第一段录音操作；当外挂Flash时不能使用按键模式。
芯片支持多种录音输入与输出方式，参考电路详见说明书第8章，主要包括：

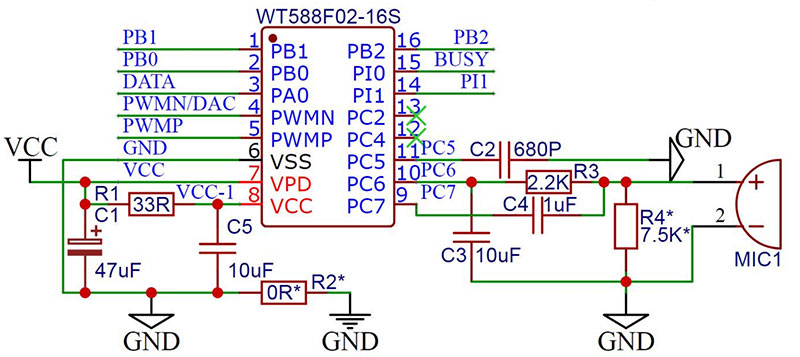

电源及MIC录音电路（普通版）：驻极体麦克风直连，偏置电阻2.2K，5V供电时可加分压电阻。
电源及MIC录音电路（三极管放大版）：适用于长距离拾音或灵敏度要求更高的场景。
输出电路：根据需求选择直推喇叭、外接PWM功放（WT1312）或外接DAC功放（WT4890）。
控制电路：一线串口仅需DATA与BUSY两根线；按键控制需PB0~PB2接入按键，上拉有效。
智能家居语音提示（门铃、报警器、迎宾器）
医疗器械语音操作指引
工业自动化控制面板语音反馈
儿童玩具、教育设备
汽车电子（行车记录仪语音提醒）
安防设备定制语音报警
可反复烧写的语音标签与促销器
如需申请样品、定制功能或批量询价，请联系我们。
广州唯创电子有限公司
电话：020-85638557
邮箱：864873804@qq.com
地址：广州市花都区新华街道天贵大厦A座706-708室
提示：WT588F02A-16S主控程序分内置Flash版与外挂Flash版，下单前请与业务人员确认。同时，录音段数、默认采样率等可出厂预置，也可由客户后期通过指令自行更改。
