智能语音芯片WT588F02KD-24SS电子烟方案

2022-09-13 16:29:27

无论是在那个时代都避免不了烟民的存在,随这社会水平的发展,人们对健康问题也是愈发的注重。而烟民也从传统烟民转变为电子烟民。而年轻人作为电子烟民的主力军,追求时尚与炫酷也成为电子烟的基本标准。

电子烟要求:电子产品必不可少的需要显示电量,以及追求时尚的一些灯光效果,同时可拓展语音播报功能,电量提示和音乐播放。

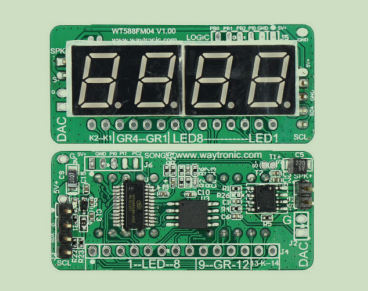

1. 功能概述

可以支持4位数码管调节亮度(可以扩展10) ;

可以支持32个发光二极管LED单独调光;

带按键唤醒,主动扫描功能和带按键返回;

内置亮度调节的电路---占空比8级可调,使用1K的频率;

可控制数码管显示不同字符,也可对单段数码管进行调节;

带有DA接口,可检测芯片电池电压等模拟信号;

客户也可以通过配套下载器在线更换芯片内部语音内容;

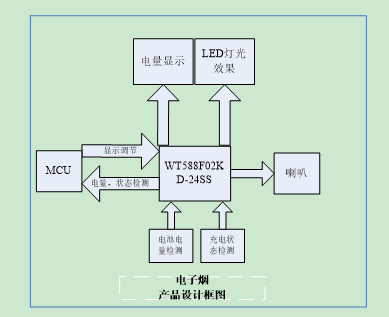

2. 应用框架图

A. 可以实时显示电池电量,并可做实时电量语音播报;

B. 充电时可做呼吸灯效果,充电结束后也做声音提示和灯光效果提示;

C. 可做炫酷彩灯效果(流水灯、呼吸灯);

D. 可做公益标语语音播报。

3. 指令简介

WT588F02KD-24SS内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图



A.播放指令

命令码

功能

备注

A0

播放对应地址语音



AE

音量调节

00为静音,1F为最大音量,共32级音量调节

AF

循环播放当前语音

循环播放可被A0、AB、B0指令打断并失效

AB

停止播放当前语音



B0

连码播放









B.LED显示指令

命令码

功能

命令码详解

备注

FF 02 01

X1 X2 X3

X4 X5 X6

写数据到数码管模式

X1:表示第几个数码管(C0~C3);

X2~X5:数码管对应显示数值;

X6:表示亮度,00~08,00最暗,08最亮



表示将从哪一个数码管(CX)开始依次亮,如果CX=C0,则表示从第一个数码管开始,1234这4个数码管都要亮。如果CX=C1,则表示从第二个数码管开始,234这三个数码管都要亮,第1个是灭的。

FF 02 02

CX XX

CX XX

固定地址模式配置数码管

数码管序号+数值+数码管序号+数值+...+数码管序号+数值的指令形式

示指定某个数码管亮什么数值(XX)。可以同时指定4个,也可以指定其中某几个亮

FF 02 03

X1 X2

配置每一段数码管的亮度

X1:段码范围(0x00-0x1F);表示第XX个数码管;

X2:代表亮度,范围是00~08;

此命令的功能是设置第XX个数码管PWM亮度(PWM档位)

FF 02 04

关闭所有数码管显示



例如:00 7E 05 FF 02 04 0A EF

FF 02 05

查询按键值



例如:00 7E 05 FF 02 05 0B EF

FF 02 06

时钟显示和自定义显示切换



例如:00 7E 05 FF 02 06 0C EF



4. 方案对比

相比以前的方案,WT588F02KD-24SS芯片相当于一颗74HC573锁存芯片、一颗PCF8591 AD芯片和一颗语音播报芯片,从根本上节约了成本;而WT588F02KD-24SS支持UART协议调节LED显示状态、控制语音播报等开发步骤,极大的缩短了开发周期。
