语音ic芯片WT588F02B在智能插座测试仪上的方案介绍

2022-08-12 18:46:00

语音ic芯片WT588F02B智能插座测试仪设计方案直观的呈现:

1)智能插座测试仪方案概述

    通过三路光电隔离验电检测电路来检测插座的连接是否正确,有无缺地线、缺火线、缺零线、零火线接错(遵循国标GB左零右火)、火地线接错、相地错等故障。另外一路漏电检测光电隔离电路来检测是否漏电,然后通过WT588F02B-8S检测A3A1A2A4的电平状态来对应播报检测结果。

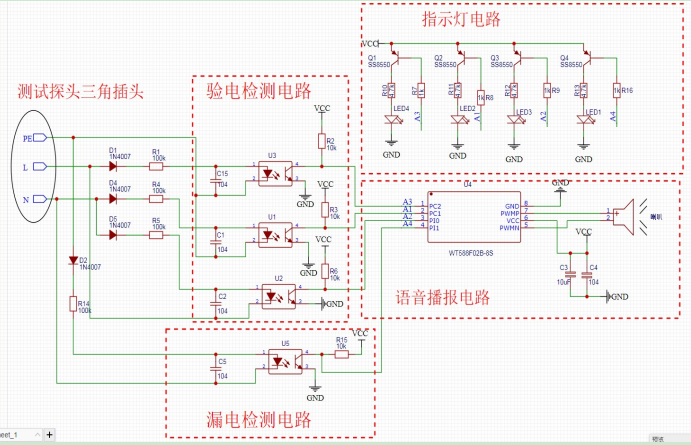

2)原理图



BOM表格

部位

型号

特性概述

主控

WT588F02B

16DSP32MHz256KB-flash、可重复擦写、

光电耦合器

              根据实际产品情况选用不同型号的

喇叭

              根据实际产品情况选用不同型号的

电阻电容

              根据实际产品情况选用不同型号的

二、三极管

              根据实际产品情况选用不同型号的



3)应用电路工作原理分析

测试探头是三孔插座采用的就是我国的标准接线方法,即:零线在左,火线(相线)在右,上面的是地线。接入三个整流二极管1N4007是因为光耦内部发光二极管的反向耐压通常都达不到220V,所以接入整流二极管1N4007以保护光耦内部发光二极管的PN结不被反向电压击穿损坏。

我们来分析一下这个电路的工作逻辑:

(1)如果正常接线,则U1光耦内部发光二极管截止,U2光耦内部发光二极管导通,U3光耦内部发光二极管截止,输出信号给WT588F02B-8S



(2) 如果火线和零线接反了,则U1光耦内部发光二极管导通,U2光耦内部发光二极管导通,U3光耦内部发光二极管截止,输出信号给WT588F02B-8S

(3) 如果火线和地线接反了,则U1光耦内部发光二极管导通,U2光耦内部发光二极管截止,U3光耦内部发光二极管导通,输出信号给WT588F02B-8S

(4) 如果缺少零线或零线断了,则U1光耦内部发光二极管截止,U2光耦内部发光二极管截止,U3光耦内部发光二极管导通,输出信号给WT588F02B-8S

(5) 如果缺少地线或地线断了,则U1光耦内部发光二极管截止,U2光耦内部发光二极管导通,U3光耦内部发光二极管截止,输出信号给WT588F02B-8S

(6) 如果缺少火线或火线断了,则U1光耦内部发光二极管截止,U2光耦内部发光二极管截止,U3光耦内部发光二极管截止,输出信号给WT588F02B-8S

(7) 在出现“缺零并且相零错”或者“缺地并且相地错”这两种错误之一的时候,由于二极管的极性一致,正好对光耦内部发光二极管提供电流通路,所以三个光耦内部发光二极管都会导通起来,输出信号给WT588F02B-8S

(8)检测到漏电时,则U1光耦内部发光二极管导通,输出信号给WT588F02B-8S

此时对应的指示灯会亮,WT588F02B-8S通过这些状态的排列组合(即:A3A1A2A4)的逻辑电平来播放检测结果。

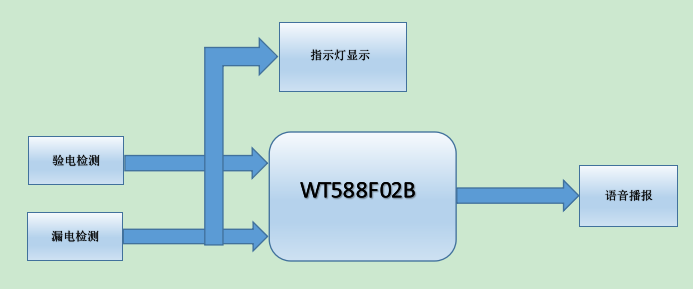

4)应用案例框架图



唯创电子作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WTK6900H系列语音识别芯片WT2003H系列、WT588F系列语音芯片、数码管/LED显示驱动、温湿度检测等WT2003H/WT588F传感功能拓展语音芯片应用设计方案,在智能闹钟、智能水杯、雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创电子将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
