今天语音ic公司FLASH语音模块生产厂家唯创电子，就WT588F08_KD_24S 芯片为例，给大家介绍关于这个芯片在银行叫号系统中的电路原理设计

今天语音ic公司FLASH语音模块生产厂家唯创电子，就WT588F08_KD_24S 芯片为例，给大家介绍关于这个芯片在银行叫号系统中的电路原理设计
一、总线电路图
rs-485 采用平衡发送和差分接收方式实现通信：发送端将串行口的ttl 电平信号转换成差分信号a，b 两路输出，经过线缆传输之后在接收端将差分信号还原成ttl 电平信号.总线收发器灵敏度很高，可以检测到低至 200mv 电压。故传输信号在千米之外都是可以恢复。rs-485
最大的通信距离约为 1200m，最大传输速率为 10mb/s. 主机与下位机间采用主从模式或采用 MODBUS 协议实现两层架构（MODBUS+公司 UART 通信协议）.
下图就是本公司WT588F08_KD_24S 的 485 总线接口电路原理图

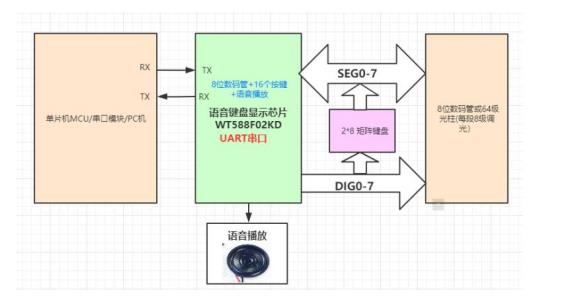

二、WT588F08_KD_24S 芯片外围电路示意图

WT588F08_KD_24S 可接：8 个 LED 数码管；1 个直播喇叭接口；16 个按键接口；TTL 双向串口。数码管显示，按键输入，语音播放的功能都可以本公司串口协议来实现。
三、WT588F08_KD_24S 参考电路图

（可向公司业务索取 SCH 原理图/PCB 板图）

四、WT588FM08/10 数码管共阳/共阳接法
用共阳数码管时用虚线上部分电路；用共阴数码管时用虚线下部分电路（短接）。
五、WT588F08_KD_24S 芯片功能
1、使用 UART 串口（TX，RX），串口参数：9600,N,1,1；
2、键盘扫描（8x2bit），具有增强型抗干扰按键的识别电路，增强了按键的抗干扰性能；
3、带按键唤醒，主动扫描功能，和带按键返回；
4、可支持 LED（发光二极管显示器（8/10 位））的显示模式------8 段 X 8/10位，即能支持共阴数码管又可支持共阳输出；
5、内置亮度调节的电路 占空比 8 级可调，使用 1K 的频率；同时可以支持 8/10 位数码管的 64/80 个发光二极管的单独调光
以下为管脚定义图
以上就是关于FLASH语音模块在银行叫号系统电路原理设计，如果您也想自己的产中加入智能语音模块，可以与唯创电子联系哈
