FLASH语音芯片WT588F系列在取餐无线叫号器的应用方案设计

2022-07-30 18:50:55

1语音播报无线叫号取餐器设计方案概述

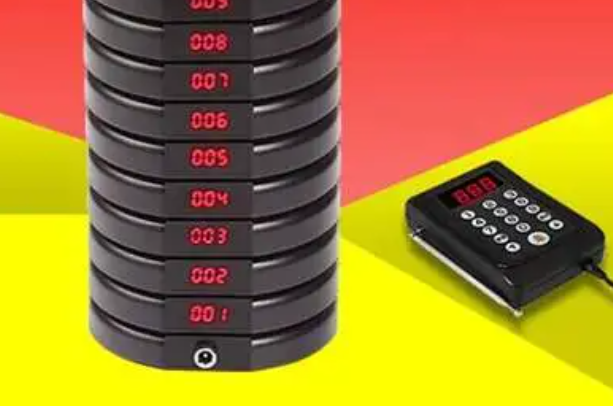

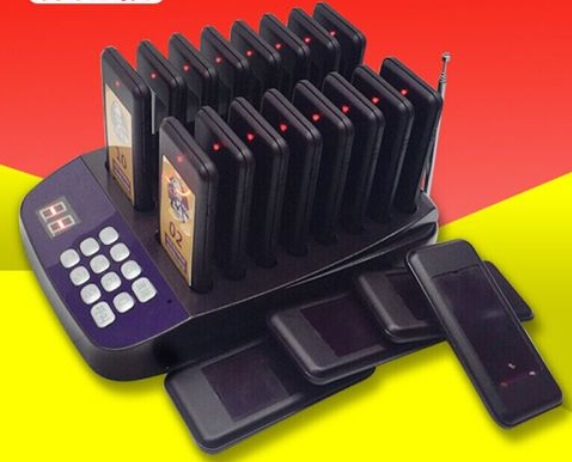

产品图片

功能特点



基础功能:

1.无线接收,对码功能

2.闪灯,震动,蜂鸣音三种提示方式

新增功能:

1.优美的语音提示功能

2.掉电记忆功能

3.低电量提示功能

拓展功能:

1.带数码管显示号码功能


2、器件选型及原理图

2.1器件选型:

型号

特性概述

WT588F02B-8S

不带数码管显示

WT588F02B-24SS

带数码管显示功能



2.2设计原理图:

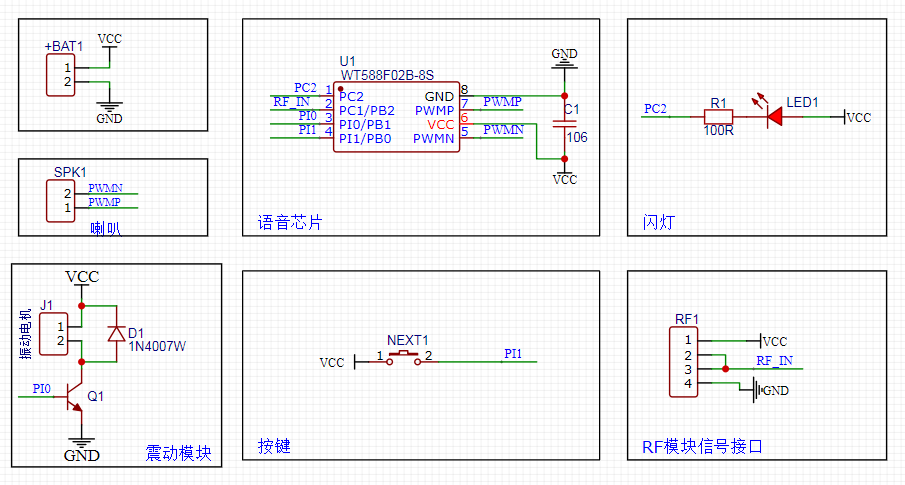

2.2.1WT588F02B-8S应用原理图如下



2.2.2接口介绍:



Pad Name

Pad No.

Description描述

PC2

1

闪灯驱动接口,3HZ闪烁

PC1

2

无线信号接收口

PI0

3

震动马达驱动口

PI1

4

功能键,高有效

PWMN

5

声音输出脚,接喇叭一端

VCC

6

电源

PWMP

7

声音输出脚,接喇叭另外一端

GND

8

电源



2.2.3功能介绍:

1、按住PI1键,然后上电,进入学习配对模式,配对成功或者无动作15秒后退出配 对模式;

2、已和主机配对成功后,当收到对应的配对码时,开始响应闪灯、震动、语音提示; 闪灯:一秒3次闪烁,一直持续;

震动:响应三次,0.5秒一次;

语音提示:比如语音内容为“尊敬的XX号顾客,您点的餐已经准备好了,请到 出餐口领取,祝您用餐愉快”播放完语音提示后,在接着播放一段背 景音乐,背景音乐结束后再重复上面播放的内容;

以上响应动作,一直持续到收不到信号为止;

3、按一下PI1键,可以选择提醒方式:a、闪灯+震动;b、闪灯+语音;c、闪灯+ +震动。

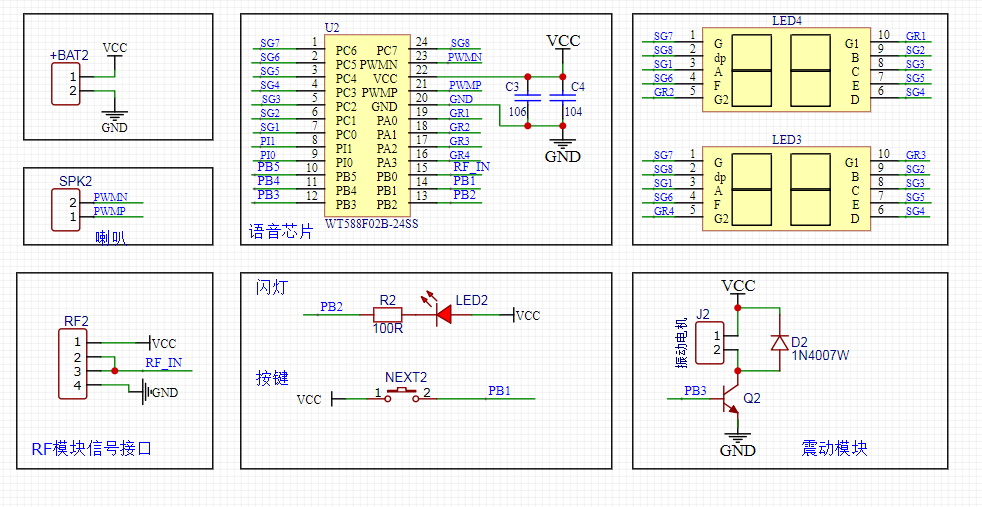

2.3.1WT588F02B-24SS带数码管显示应用原理图如下



2.3.2接口介绍:



Pad Name

Pad No.

Description描述

PC6~PC0

1~7

接数码管

PI0/PI1

8~9

烧录接口,暂无功能

PB5~PB4

10~11

预留

PB3

12

震动马达驱动口

PB2

13

闪灯驱动接口,3HZ闪烁

PB1

14

功能按键

PB0

15

无线信号接收口

PA3~PA0

16~19

数码管公共端

GND

20

电源

PWMP

21

声音输出脚,接喇叭一端

VCC

22

电源

PWMN

23

声音输出脚,接喇叭一端

PC7

24

接数码管

2.3.3功能介绍:

1、按住PI1键,然后上电,进入学习配对模式,配对成功或者无动作15秒后退出配 对模式;

2、已和主机配对成功后,当收到对应的配对码时,开始响应闪灯、震动、语音提示; 闪灯:一秒3次闪烁,一直持续;

震动:响应三次,0.5秒一次;

语音提示:比如语音内容为“尊敬的XX号顾客,您点的餐已经准备好了,请到 出餐口领取,祝你用餐愉快”播放完语音提示后,在接着播放一段背 景音乐,背景音乐结束后再重复上面播放的内容;

以上响应动作,一直持续到收不到信号为止

3、按一下PI1键,可以选择提醒方式:a、闪灯+震动;b、闪灯+语音;c、闪灯+ +震动

4、数码管显示内容xxxx号,已配对成功的会显示对应主机的号,没有配对成功的只 显示0000

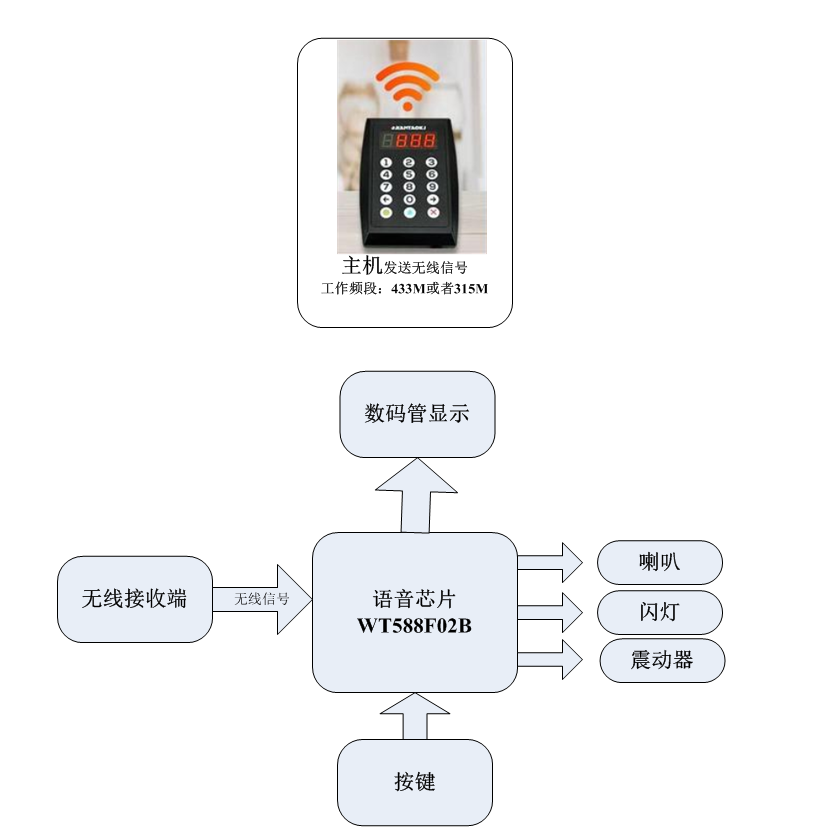

3、应用框架图



4WT588F02B基本功能和特点

1.16位DSP语音芯片、32Mhz内部振荡;

2.工作电压2.0~5.5V;

3.16bit的PWM/DAC输出,可直接驱动8R 0.5W喇叭;

4.支持6K~32Khz的WAV文件;

5.顾客可以通过配套下载测试板在线更换芯片内部语音内容;

6.支持32768段地址,有更多需求可以扩展;

7.芯片内部有183K byte 的存储空间(不包括主控程序);

8.低电压检测功能;

9.支持32段显示;

10.自带无线收码功能,有对码模式,能够掉电记忆学习到的码;

唯创电子有以下几种推荐使用方法

1、标准方案

用标准的EV1527通信协议,已有的标准功能,客户提供播报语音的文字和想要的背景音乐,由唯创电子制作语音档案

2、定制方案

客户提供自定义的无线通信协议,自定义的逻辑功能,由唯创电子的工程师评估,如果可行,唯创电子编写程序来实现;

这颗IC目前有3种封装分别为:SOP8SOP16SSOP24,它还有很多拓展用途,如果您想了解它们,请联系唯创电子。
